電気業界において、PTFEは主に高性能絶縁体および誘電体材料として使用されます。その独自の特性により、ワイヤーやケーブルの被覆、高周波用途向けのプリント基板（PCB）の製造、そして信頼性が不可欠なコネクタ、コンデンサ、半導体部品などの重要部品の製造に不可欠です。
PTFEが電子機器でこれほど普及している主な理由は、単に絶縁能力があるからというだけでなく、高温や腐食性化学物質から高周波信号に至るまで、他の材料では対応できない極限状態で、優れた電気的性能と信号完全性を維持できる能力があるからです。
PTFE採用を推進するコア特性
PTFEが電子機器の基礎としてこれほど重要である理由を理解するには、その一般的な用途を超えて、エンジニアが依存する特定の電気的および物理的特性に目を向ける必要があります。
優れた電気絶縁性
PTFEは極めて高い絶縁破壊強度と高い体積抵抗率を備えています。実際的な意味では、これは絶縁破壊を起こさずに非常に強い電界に耐えることができ、電流を導通することに非常に強い耐性があることを意味します。
これにより、単純な接続ワイヤーから複雑なモーターや変圧器のアセンブリに至るまで、あらゆるもののショートや電流漏れを防ぐための理想的な材料となります。
比類のない高周波性能
同軸ケーブル、アンテナ、先進的なPCBなどの高周波信号を扱う用途では、2つの特性が重要になります。それは低い誘電率と低い損失係数です。
PTFEはこれら両方で優れています。その低い誘電率は、電気エネルギーを大幅に蓄積しないことを保証し、信号の歪みを防ぎます。その低い損失係数は、信号エネルギーが熱として失われることを最小限に抑え、信号が伝送される際の完全性と強度を維持します。
過酷な環境での回復力
電気部品はしばしば過酷な動作条件にさらされます。PTFEは、その高い融点と固有の化学的不活性により、エリートレベルの保護を提供します。
他の絶縁体が劣化したり溶けたりするような場所でも確実に動作します。さらに、湿気や腐食性化学物質に耐性があり、デリケートなワイヤーや部品を環境ダメージから保護し、長期的な安定性を保証します。
業界全体での主要な用途
PTFEのユニークな特性の組み合わせは、ポリエチレンなどの材料に対する高性能な代替品となり、要求の厳しい分野での広範な使用につながっています。製造されるPTFEのほぼ50%が、航空宇宙およびコンピューティング用途の配線に使用されています。
ワイヤーおよびケーブル絶縁
これはPTFEの最も一般的な電気的用途です。航空宇宙、コンピューティング、産業機械における接続ワイヤー、同軸ケーブル、その他の配線の絶縁ジャケットとして使用されます。その熱的および電気的な安定性は、信号が確実に安全に伝送されることを保証します。
プリント基板（PCB）
高周波電子機器では、PCBの基板材料はそれに搭載される部品と同じくらい重要です。PTFEは、アンテナ、レドーム、その他の高周波（RF）システムにおける回路の基板として使用されます。これは信号損失を最小限に抑え、予測可能な性能を保証するためです。
部品と製造
PTFEの非反応性および耐熱性は、製造プロセス自体においても価値があり、部品を保護するためのはんだ付けやヒートシール用途に使用されます。
また、絶縁体、コネクタアセンブリ、半導体部品、さらにはセンサーやマイク用の特殊部品など、不可欠な部品として機械加工されます。
トレードオフの理解
その性能は優れていますが、PTFEはすべての用途で標準的な選択肢ではありません。その選択には明確なエンジニアリング上のトレードオフが伴います。
コスト要因
PTFEはプレミアムな高性能ポリマーです。そのコストは、ポリエチレンやPVCなどの一般的な絶縁体よりも大幅に高くなります。その使用は通常、特定の特性が単なる好みではなく厳格な要件である用途に限定されます。
機械的制限
耐久性はあるものの、PTFEは「クリープ」またはコールドフローの影響を受けやすい場合があります。これは、持続的な圧縮荷重がかかった場合に時間とともに変形することを意味します。これは、シール、ガスケット、構造絶縁体の機械設計において考慮される必要があります。
意図的な変更
興味深いことに、PTFEは優れた絶縁体ですが、変更されることがあります。カーボンやブロンズなどの充填材を追加することで、その特性をより導電性になるように変更できます。これは、静電荷を完全に絶縁するのではなく安全に放散させる必要がある場所で、静電気防止部品を作成するのに役立ちます。
用途に合わせた適切な選択を行う
適切な材料を選択するには、主なエンジニアリング目標を明確に理解する必要があります。
- 主な焦点が高周波での信号完全性である場合： PTFEは、その低い誘電率と低い損失係数により、PCBおよび同軸ケーブルにとって優れた選択肢です。
- 主な焦点が過酷な環境での信頼性である場合： PTFEの熱安定性と耐薬品性は、航空宇宙、自動車、産業用配線の重要用途における標準的な選択肢となります。
- 主な焦点が汎用的な低コスト絶縁である場合： PVCやポリエチレンなどの標準材料は、より経済的で完全に適切な解決策となることがよくあります。
結局のところ、PTFEの選択は、最も要求の厳しい電気システムにおいて長期的な信頼性と信号性能を優先するための戦略的な決定となります。
要約表：
| 特性 | 電気用途における利点 |
|---|---|
| 高い絶縁破壊強度 | 電気的破壊やショートを防ぎます。 |
| 低い誘電率と損失係数 | 高周波PCBおよびケーブルでの信号完全性を保証します。 |
| 高い耐熱性・耐薬品性 | 過酷な環境（航空宇宙、産業用）での信頼性を提供します。 |
| 化学的不活性 | 湿気や腐食性化学物質から部品を保護します。 |
重要な電気用途向けに高性能PTFE部品が必要ですか？
KINTEKは、半導体、医療、実験室、産業分野向けに、カスタムシート、シール、絶縁体、実験器具を含むPTFE部品の精密製造を専門としています。プロトタイプから大量生産まで、信号完全性と信頼性のために依存する材料特性がすべての注文で満たされることを保証します。
当社のカスタムPTFEソリューションがお客様の製品の性能と耐久性をどのように向上させるかについて、当社の専門家にご相談ください。

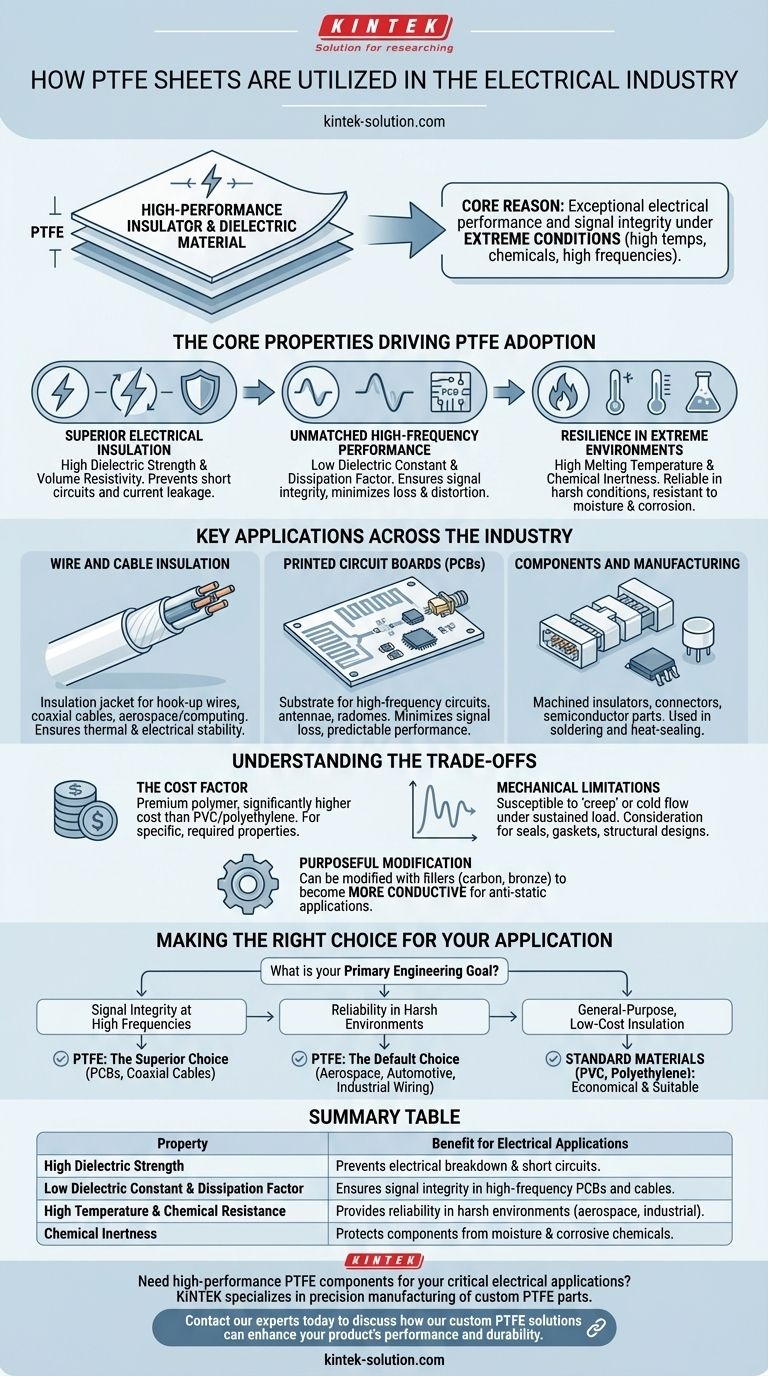

ビジュアルガイド
