テフロン被覆Oリングの寸法はどのように定義されますか？完璧なシールを実現するための内径と線径

正確に言うと、テフロン被覆Oリングのサイズは、その内径（ID）と線径（CS）という2つの基本的な測定値によって定義されます。これらの2つの寸法は、特定の溝やグランドに正しく収まり、信頼性の高いシールを作成するためのリングを選択するために必要な情報を提供します。

寸法は単純ですが、真の課題は、被覆Oリングの独自の構造（柔らかいエラストマーコアの上に硬いテフロンジャケット）が、漏れのない確実なシールを実現するためのサイズ決定と取り付けにどのように影響するかを理解することにあります。

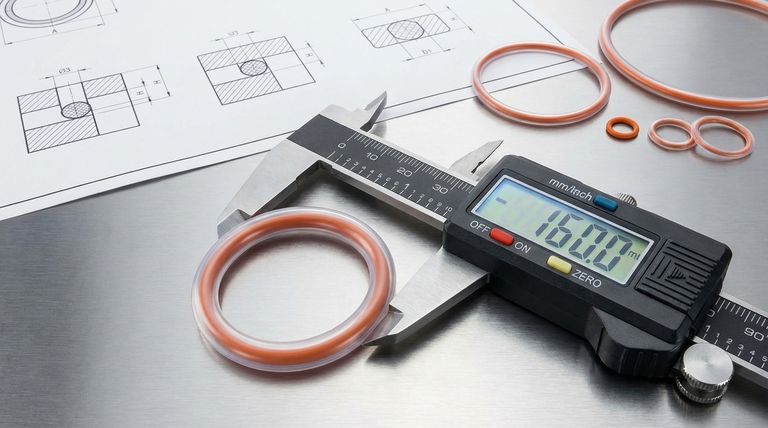

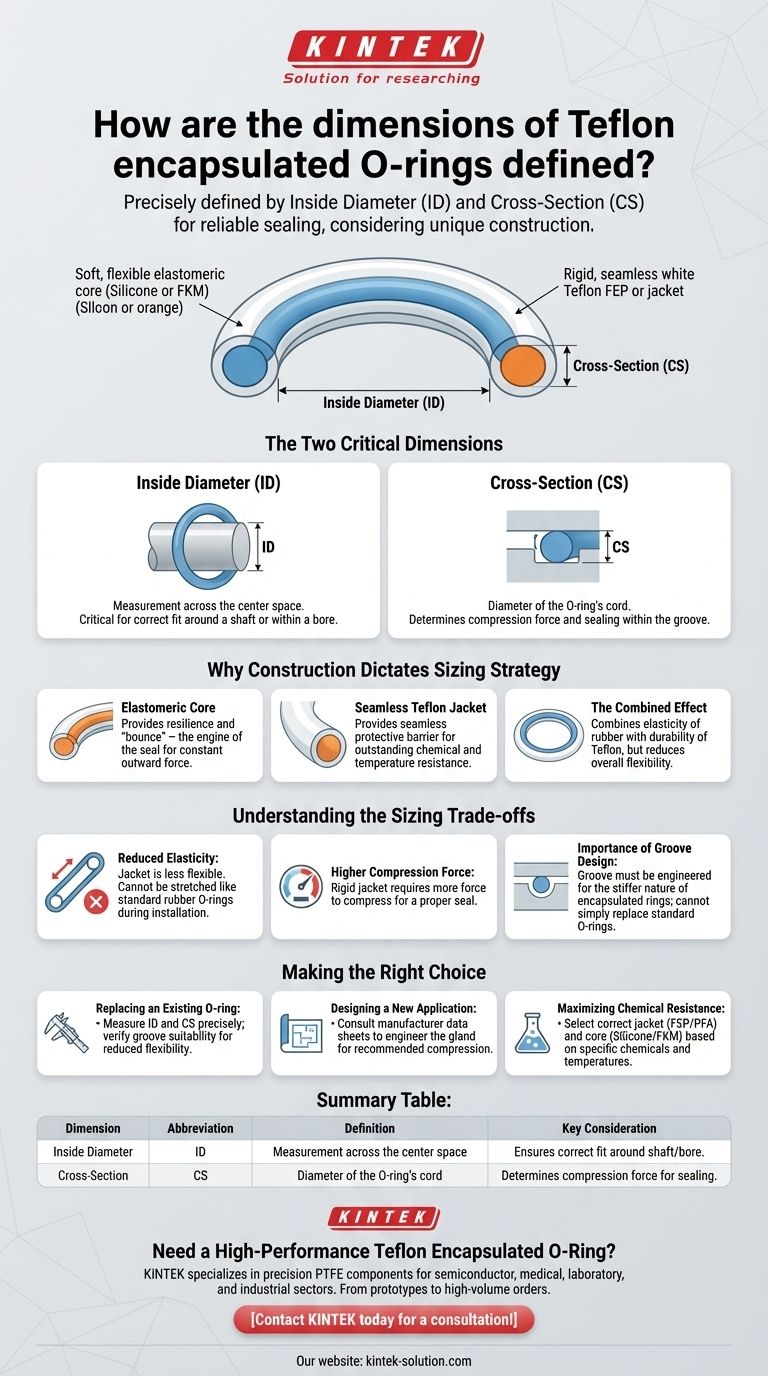

2つの重要な寸法について

内径と線径を適切に特定することは、Oリングの仕様を決定する上での最初のステップです。これらの標準的な測定値は、Oリングがハードウェアと物理的にどのように相互作用するかを決定します。

内径は、Oリングの中央にある空洞の内側の寸法です。この寸法は、Oリングがシャフトの周りやハウジングのボア内に正しく収まることを保証するために重要です。

線径は、Oリングのコードまたはチューブ自体の直径です。この測定値は、Oリングが指定された溝内でどれだけ圧縮されるか、つまり締め付けられるかを決定し、シーリング力を発生させます。

標準的なゴムOリングとは異なり、被覆Oリングは複合部品です。その2つの構成要素を理解することは、サイズ決定がなぜそれほど重要であるかを把握するために不可欠です。

内側のコアは、通常シリコンまたはFKM（Viton®）でできており、弾力性と「反発力」を提供します。これはシールの原動力であり、シーリング面との接触を維持するために必要な一定の外向きの力を供給します。

外側のジャケットは、テフロンFEPまたはPFAでできており、シームレスな保護バリアを提供します。その主な役割は、優れた耐薬品性と耐熱性を提供し、より脆弱なエラストマーコアを過酷な媒体から保護することです。

その結果、ゴムの弾力性とテフロンの耐久性を兼ね備えたOリングが生まれます。ただし、硬いテフロンジャケットは、標準的なエラストマーOリングと比較して、Oリング全体の柔軟性を大幅に低下させます。

独自の2部構成の構造は、サイズ決定と取り付けにどのようにアプローチすべきかに直接影響する特定の機械的制限をもたらします。これらを無視すると、すぐにシール不良につながる可能性があります。

テフロンジャケットは、コア材料よりもはるかに柔軟性が低いです。これは、被覆Oリングが取り付け中にそれほど伸ばせないことを意味します。標準的なゴムOリングのようにシャフトに無理に伸ばそうとすると、ジャケットが簡単にひび割れ、化学バリアが損なわれる可能性があります。

ジャケットが比較的硬いため、シールを達成するためにOリングを圧縮するにはより大きな力が必要です。Oリングが収まる溝は、ジャケットを潰したり、コアを過度に圧縮したりすることなく、適切な量の締め付けを適用するように設計されている必要があります。

標準的なOリングを被覆Oリングに単に交換するだけで、最適な性能を期待することはできません。溝の寸法は、被覆リングのより硬い性質に合わせて特別に設計され、長期にわたる耐久性のある漏れのないシールを確保する必要があります。

この知識を正しく適用することで、寸法的に正しいだけでなく、特定の環境で機能的に効果的なシールを選択できます。

既存のOリングを交換することが主な目的の場合：元の部品の内径と線径を正確に測定しますが、ハードウェアの溝の寸法が被覆リングの柔軟性の低下に適していることも確認してください。
新しいアプリケーションを設計することが主な目的の場合：メーカーの特定のデータシートを参照して、推奨される圧縮率（標準Oリングとは異なることが多い）を達成するようにグランド（溝）を設計してください。
耐薬品性を最大化することが主な目的の場合：寸法を正しくするだけでなく、システム内の特定の化学物質と温度に基づいて、適切なジャケット（FEPまたはPFA）とコア材料（シリコンまたはFKM）を選択してください。

これら2つの単純な寸法がOリングの独自の構造とどのように相互作用するかを理解することで、最も要求の厳しいアプリケーションで信頼性の高い、長持ちするシールを確保できます。

寸法	略語	定義	重要な考慮事項
内径	ID	Oリングの中央空間の測定値。	Oリングがシャフトの周りやハウジングのボア内に正しく収まることを保証します。
線径	CS	Oリングのコード自体の直径。	溝内でシールを生成するために必要な圧縮力を決定します。
