PTFE Oリングの機械的特性を向上させる主要な方法は、材料マトリックスに補強フィラーを導入することです。バージン（未充填）PTFEは優れた耐薬品性と耐熱性を提供しますが、機械的強度は比較的低いです。ガラス繊維、カーボン、黒鉛、青銅などのフィラーを添加することで、強度、負荷下での安定性、耐摩耗性が大幅に向上します。
PTFEの核心的な課題は、比類のない化学的不活性性と、特に柔らかさやクリープしやすいという固有の機械的弱点とのバランスを取ることです。フィラーが解決策となりますが、用途に最適な材料を選択するために理解しておくべきトレードオフをもたらします。
PTFEの固有の機械的プロファイルの理解
フィラーの影響を理解するためには、まずバージンPTFEの基本特性を理解する必要があります。それは驚くべき対照を持つ材料です。
化学的および熱的利点
PTFEはそのほぼ普遍的な耐薬品性で有名です。ほとんどすべての酸、塩基、溶剤に対して不浸透性であり、過酷な化学環境における標準的な選択肢となります。
また、極低温（-73℃）から204℃までの非常に広い温度範囲で特性を維持し、使用可能です。
主な弱点：柔らかさとクリープ
機械的に、PTFEは剛性と硬度が低い柔らかい材料です。シーリング用途における最も重大な欠点は、一定の応力（例えば、ギヤ内での圧縮）にさらされたときにクリープ、つまり永久的な変形を起こしやすいことです。
これは、時間の経過とともに標準的なPTFE Oリングがシール力を失い、特に静的用途で漏れを引き起こす可能性があることを意味します。
優れた摩擦特性
PTFEの重要な利点は、極めて低い摩擦係数です。特に、静的および動的摩擦係数がほぼ同一である点です。この独自の特性により、「スティックスリップ」現象を防ぎ、静止状態からスムーズで予測可能な動きを保証し、動的シーリング用途において極めて重要です。
低い耐摩耗性
低摩擦にもかかわらず、バージンPTFEは研磨摩耗に対する耐性が比較的低いです。動的用途で粗い表面や粒子状の汚染物質が関与する場合、材料はすぐに摩耗する可能性があります。
フィラーが機械的性能を向上させる方法
フィラーは単なる添加物ではなく、材料の挙動を根本的に変える構造補強材です。
補強添加剤の役割
フィラーは、製造（圧縮と焼結）中にPTFEマトリックス全体に分散される非PTFE粒子です。これらの粒子は剛性の内部フレームワークとして機能します。
このフレームワークは材料が変形するのを助け、圧縮強度、耐摩耗性、そして最も重要なクリープ耐性などの特性を大幅に向上させます。
一般的なフィラーとその利点
特定の特性を強化するために異なるフィラーが選択されます。
- ガラス繊維： 一般的な機械的強度、安定性、耐摩耗性を向上させる、一般的な万能の選択肢です。
- カーボン： 圧縮強度、硬度、クリープ耐性を大幅に向上させます。また、導電性も付与します。
- 黒鉛： カーボンと併用されることが多く、耐摩耗性を改善し、摩擦係数をさらに低減します。
- 青銅： 優れた耐摩耗性と最高のクリープ耐性を提供し、高負荷の動的または静的用途に最適です。
- 二硫化モリブデン（MoS₂）： 潤滑性を高め、摩擦を低減し、耐摩耗特性をさらに向上させるために添加されます。
フィラー以外：構造補強
クリープと戦うための別の戦略には、Oリングの構造が含まれます。一部の設計では、PTFEジャケットの内部に接着されたエラストマーコアが組み込まれています。
エラストマーコアは一定の復元力を提供し、PTFEジャケットをシール面に押し付け、発生する可能性のあるクリープを補償します。これにより、シールの長期的な復元力が向上します。
充填PTFEのトレードオフの理解
フィラーの導入はただの「無料のランチ」ではありません。これらの機械的特性の向上には、用途に影響を与える重要なトレードオフが伴います。
耐薬品性の低下
主なトレードオフは、化学的不活性性の低下です。フィラー材料自体はPTFEほど耐性がありません。
例えば、青銅充填PTFEは、青銅粒子を腐食させる可能性のある強酸や強塩基の使用には適していません。PTFEだけでなく、フィラーの化学的適合性を確認する必要があります。
柔軟性と伸びへの影響
バージンPTFEは非常に高い破断伸び率（最大400%）を持つ柔軟な材料です。剛性フィラーを添加すると、複合材料は硬く脆くなり、伸びが減少します。
これにより、取り付けが難しくなり、表面の不規則性に適合する材料の能力が低下する可能性があります。
熱的および電気的特性の変化
バージンPTFEは優れた熱的および電気的絶縁体です。フィラーはこの特性を変えます。
例えば、カーボンや青銅のフィラーは材料を電気伝導性にします。これは、電気的絶縁が必要な用途では決定的な欠点となる可能性があります。
用途に最適な選択をする
最適な材料は、運用上の優先順位に完全に依存します。フィラーの利点とトレードオフを比較検討して、最適なOリングを選択してください。
- 主な焦点が最大の化学的不活性性と電気絶縁である場合： バージン（未充填）PTFEのみが選択肢ですが、その低い強度とクリープ傾向に対応するようにアプリケーションを設計する必要があります。
- 主な焦点が負荷下での耐摩耗性と寸法安定性である場合： 充填PTFEが不可欠です。青銅充填PTFEは、化学的に媒体と適合する限り、最高の性能を発揮します。
- 静的シールのシール復元力とクリープ防止が主な焦点である場合： 接着エラストマーコアを備えたPTFE Oリングは、耐薬品性と長期的なシール力を兼ね備えた優れたソリューションです。
- 一般的な用途での特性のバランスが主な焦点である場合： ガラス充填PTFEは、金属フィラーの極端な化学的制限なしに機械的特性を向上させる、一般的で効果的な出発点です。
これらのトレードオフを理解することで、特定のエンジニアリング上の課題に対して適切な特性のバランスを提供するPTFEのバリエーションを選択できます。

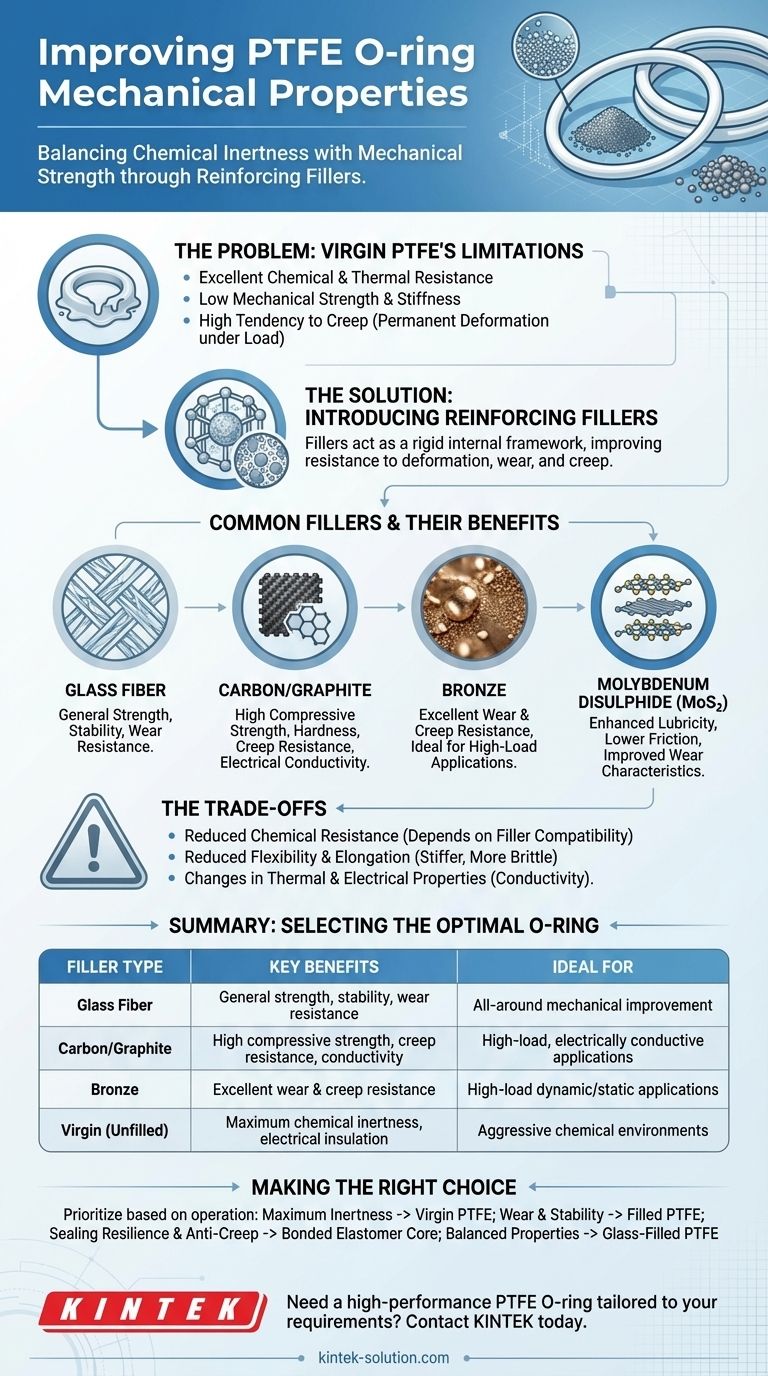

要約表：
| フィラーの種類 | 主な利点 | 最適用途 |
|---|---|---|
| ガラス繊維 | 一般的な強度、安定性、耐摩耗性 | 機械的特性の全体的な改善 |
| カーボン/黒鉛 | 高い圧縮強度、クリープ耐性、導電性 | 高負荷、導電性アプリケーション |
| 青銅 | 優れた耐摩耗性およびクリープ耐性 | 高負荷の動的/静的アプリケーション |
| バージン（未充填） | 最大の化学的不活性性、電気絶縁性 | 過酷な化学環境 |
