決定的な違いは、ライニングバルブが高圧と高温に同時に耐えられるのに対し、プラスチックパイプはそれができない点です。プラスチック配管の性能は、これら二つの要因間の逆相関関係によって定義されます。温度が上昇するにつれて、圧力を封じ込める能力は大幅に低下します。
この性能差の根本的な理由は、それらの基本的な構造にあります。ライニングバルブは、構造的な金属ボディと耐薬品性のポリマーライナーを組み合わせ、機械的強度と耐食性の役割を分離しています。一方、プラスチックパイプは両方を処理するために単一の材料を使用しており、本質的な妥協を生み出しています。
ライニングバルブの構造的優位性
ライニングバルブは、機械的ストレスと化学的攻撃という二つの異なる課題を同時に最適化するように設計された複合部品です。この役割の分離が、過酷な用途におけるその優れた性能の鍵となります。
金属ボディの役割
ライニングバルブの外側ケーシングは、通常、ダクタイル鋳鉄や鋼鉄などの堅牢な金属で作られています。この金属ボディは、システムの機械的ストレスを管理する責任を単独で負います。
これは内部圧力を封じ込め、高温や熱膨張によって生じる物理的な歪みに抵抗します。この金属が、プラスチック単体では得られない構造的完全性を提供します。
ポリマーライナーの役割
金属ボディの内部には、テフロン（PTFE/PFA）などの化学的に不活性なフッ素樹脂で作られた厚いシームレスなライナーがあります。このポリマーライナーは、システムの圧力や熱応力を負担する必要は一切ありません。
その唯一の役割は、腐食性または高純度の流体に対するバリアを提供することです。構造部品ではないため、機械的負荷によってその耐食性が損なわれることはありません。
プラスチック配管の固有の限界
プラスチック配管システムは一枚構造であり、同じ材料がすべての機能を実行する必要があります。これにより、熱負荷の下で特に顕著になる性能のトレードオフが生じます。
逆相関関係：圧力 対 温度
オールプラスチックパイプの耐圧定格は、温度に大きく依存します。室温で150 PSIを安全に処理できるパイプでも、高温では30 PSIしか定格がない場合があります。
この逆相関関係は、熱可塑性材料の基本的な特性です。
これが起こる理由：材料の軟化
温度が上昇すると、ポリマー鎖はエネルギーを得てより自由に動き回り、材料が軟化し、剛性と引張強度が失われます。この軟化効果により、内部圧力によって生じる環状応力に抵抗するパイプの能力が劇的に低下し、破裂や壊滅的な故障に対して脆弱になります。
トレードオフの理解
これらのコンポーネントの選択は、単に最大性能だけに関わるものではありません。特定の用途に合わせて、能力、複雑さ、コストのバランスを取る必要があります。
システムの完全性と故障点
バルブと継手は、配管システムの中で最も複雑な箇所であり、より高いストレスにさらされがちです。堅牢なライニングバルブを使用することで、これらの重要な箇所が弱いリンクにならないようにします。
ただし、プラスチック配管システム内のライニングバルブは、システムの限界を超えた場合、潜在的な故障点を隣接するプラスチックパイプに移動させるだけです。
コストと複雑さ
ライニングバルブは、多材料構造のため、単純なプラスチックパイプよりも本質的に製造が複雑で高価です。
中程度の温度または圧力の用途では、オールプラスチックシステムの方がはるかに費用対効果の高いソリューションとなります。
設置と重量
プラスチック配管は、金属ボディのコンポーネントよりも大幅に軽量で、設置が容易な場合が多いです。これにより、人件費や頑丈な支持構造の必要性を削減できます。
システムに最適な選択をする
あなたの決定は、システムが直面する動作条件によって決定されるべきです。
- ストレス下での高性能が主な焦点である場合： 高温と高圧が同時に発生するシステムのどの部分にも、ライニングコンポーネントを選択してください。
- 中程度の条件下での耐食性が主な焦点である場合： オールプラスチック配管システムは、多くの場合、最も実用的で費用対効果の高い選択肢となります。
- システムに混合条件がある場合： より大きなプラスチック配管システム内の重要な高応力点にライニングバルブを使用するなど、ハイブリッドアプローチを検討してください。
最終的に、各コンポーネントがどのように強度を得ているかを理解することで、安全で経済的にも健全なシステムを設計することができます。
要約表：
| 特徴 | ライニングバルブ | プラスチックパイプ |
|---|---|---|
| 圧力と温度の関係 | 高圧と高温に同時に耐えられる | 逆相関関係：温度上昇に伴い耐圧定格が低下する |
| 構造 | 強度のため金属ボディ + 耐食性のためのポリマーライナー | 強度と耐食性の両方を単一材料で処理 |
| 主な利点 | 役割の分離：ストレス下での性能妥協なし | 中程度の条件で費用対効果が高い |
| 一般的な使用例 | 要求の厳しい用途（例：半導体、医療）における重要な高応力点 | 一般用途、中程度の条件のシステム |
高圧、高温用途で信頼できるコンポーネントが必要ですか？ KINTEKは、半導体、医療、産業分野向けに、シール、ライナー、実験器具を含む精密PTFEライニングコンポーネントの製造を専門としています。プロトタイプから大量注文までのカスタム製造サービスにより、最も要求の厳しい条件下でのシステム完全性を保証します。今すぐお問い合わせいただき、お客様固有の要件についてご相談ください。安全性と性能を保証するソリューションを提供いたします。

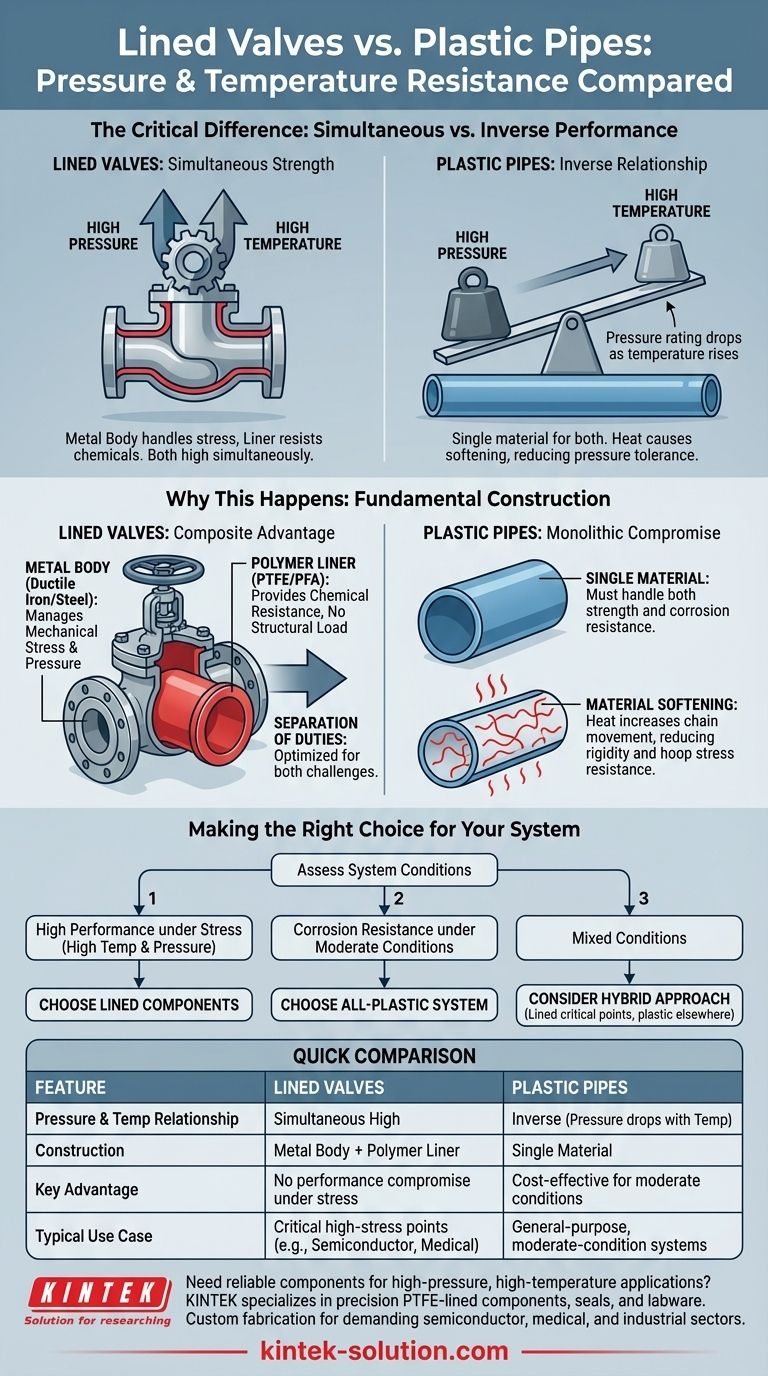

ビジュアルガイド
