本質的に、 PTFEベローズシールとプッシャーシールは、摩耗と動きを吸収する方法が異なります。PTFEベローズシールは、柔軟な波形膜（ベローズ）を使用して動きを許容し、二次シールを静止したまま所定の位置に固定します。対照的に、プッシャーシールはスプリングに頼って、一次シール面の摩耗に応じて接触を維持するために、シャフトに沿って二次シール（Oリングなど）を動かします。
これら2つの設計の根本的な選択は、信頼性に行き着きます。PTFEベローズシールは、プッシャーシールでシャフトの摩擦摩耗や固着によって頻繁に発生する故障点である、摺動する二次シールを排除します。

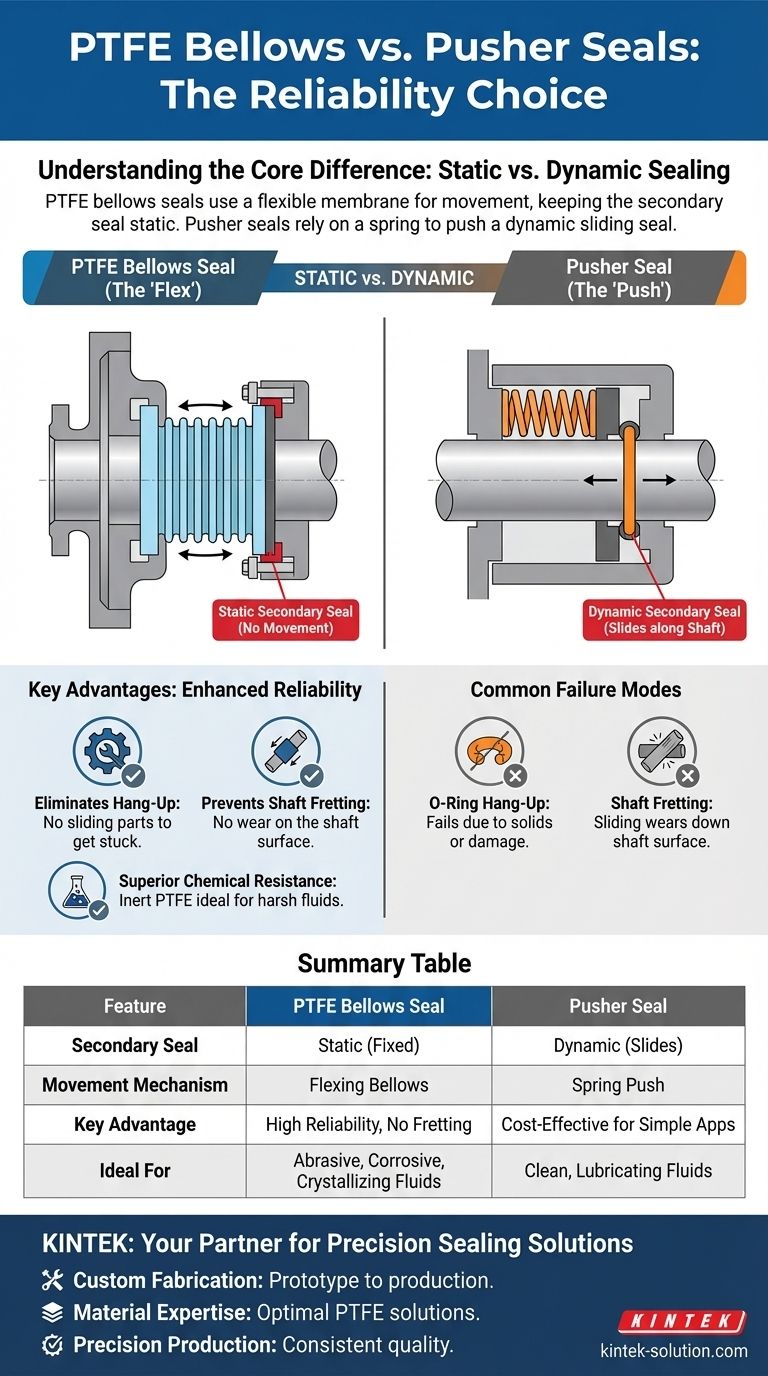

根本的な設計の違い：静的シール対動的シール
実際的な意味を理解するには、まず各シールが動的条件下でどのように接触を維持し、漏れを防ぐかを視覚化する必要があります。
プッシャーシールの仕組み（「押す」）
プッシャーシールは複数の部品で構成されており、最も重要な部品は一次シール面、受けリング、スプリング、および二次シール（通常はエラストマーOリング）です。
スプリングが閉じる力を提供し、一次シール面をメートリングに「押し付け」てメインシールを形成します。
重要なのは、二次Oリングがシール面の摩耗やシャフトのミスアライメントを補うために、ポンプシャフトまたはスリーブに沿ってスライドしなければならないことです。この摺動運動が、プッシャー設計の決定的な特徴であり、主な弱点となります。
PTFEベローズシールの仕組み（「曲げる」）
PTFEベローズシールは、二次シールとスプリング機構を単一の統合されたユニット、すなわちベローズそのものに組み込んでいます。
二次シールはシャフトまたはスリーブにクランプされ、**動きません**。シールが動作している間ずっと静止したままです。
摩耗やシャフトの動きを補うために必要なすべての軸方向の動きは、波形ベローズの屈曲によって処理されます。この設計により、重要な二次シール箇所での摺動摩擦がなくなります。
設計の実際的な意味
「押す」メカニズムと「曲げる」メカニズムの違いは、シールの信頼性と用途範囲に大きな影響を与えます。
信頼性と故障モード
PTFEベローズシールの最大の利点は、信頼性が向上することです。プッシャーシールの動的二次シールに関連する故障モードを排除します。
プッシャーシールの固着： プッシャーシールの摺動するOリングは、流体中の固体、化学的攻撃、またはシャフトの損傷により、固着したり「ハングアップ」したりすることがあります。固着すると、摩耗を補償できなくなり、直ちにシールが故障します。
シャフトの摩擦摩耗（Fretting）： 二次Oリングの絶え間ない微細な往復運動は、シャフト表面を削り取り摩耗させます。これはフレッティングとして知られる現象です。これによりシャフトが損傷し、最終的にOリングの下に漏れ経路ができます。
PTFEベローズシールは、二次シールが静的であるため、これら両方の問題を完全に回避します。摺動も、固着も、フレッティングもありません。
研磨剤と腐食性物質の取り扱い
PTFE（ポリテトラフルオロエチレン）は、極めて高い化学的不活性と低摩擦特性で知られる先進的なポリマーです。
機械加工されたPTFEの固体ブロックから構築されたベローズ設計には、研磨粒子や結晶化する流体が詰まる小さな隙間がありません。これにより、プッシャーシールのOリングやスプリングがすぐに故障するスラリーや攻撃的な化学サービスに対して本質的に優れています。
スプリングの役割
ベローズ自体がスプリングのような力を提供しますが、多くの高性能PTFEベローズシールには、シール面への均一な圧力を確保するために金属製スプリングが組み込まれている場合もあります。プッシャーシールではスプリングが摺動部品を駆動しますが、ここでは単に摺動しないベローズの屈曲を補助します。
トレードオフの理解
単一の設計がすべての状況に完璧ということはありません。適切なシールを選択するには、潜在的な制限を理解する必要があります。
圧力と温度の制限
堅牢ではありますが、柔軟なベローズ構造は、歪みが懸念される非常に高圧の用途では制限要因となる可能性があります。PTFEの材料特性も、動作温度範囲を決定します。
コストと複雑さ
PTFEベローズシールは、高性能材料から精密機械加工された、より設計されたソリューションです。そのため、初期コストは標準的な大量生産されるエラストマー製プッシャーシールよりも高くなる傾向があります。
設置の感度
ベローズシールの完全性は、シャフトまたはスリーブへのテールエンドの適切な静的設置にかかっています。それほど複雑ではありませんが、漏れのないフィットを確実にするためにセットアップ時に細心の注意を払う必要があります。非重要な用途では、単純なプッシャーシールの方が、軽微な設置ミスに対して許容度が高い場合があります。
用途に合わせた適切な選択
あなたの決定は、サービス流体の要求と運用の優先順位によって推進されるべきです。
- 過酷なサービス（腐食性物質、スラリー、結晶化する流体）での信頼性が主な焦点の場合： PTFEベローズシールは、その静的な二次シール設計がフレッティングと固着を排除するため、優れた選択肢です。
- クリーンで潤滑性のある流体に対する汎用的で費用対効果の高いソリューションが主な焦点の場合： 高速や振動によるシャフトのフレッティングが主な懸念事項でない限り、プッシャーシールは適切で経済的な選択肢となり得ます。
結局のところ、適切なシールを選択することは、設計の固有の強みを特定の用途の課題に適合させることです。
要約表：
| 特徴 | PTFEベローズシール | プッシャーシール |
|---|---|---|
| 二次シール | 静的（固定） | 動的（シャフトに沿ってスライド） |
| 動きのメカニズム | ベローズの屈曲 | スプリングがシール面を押す |
| 主な利点 | 高い信頼性、固着やフレッティングなし | 単純な用途で費用対効果が高い |
| 理想的な用途 | 研磨性スラリー、腐食性化学薬品、結晶化する流体 | クリーンで潤滑性のある非研磨性流体 |
| 一般的な故障モード | ベローズの疲労（まれ） | 二次シールの固着、シャフトのフレッティング |
