高デューティサイクルリニアアクチュエータにとって、PTFEピストンシールは低摩擦、長寿命、コスト効率の優れた組み合わせを提供します。その主な利点は、「スティックスリップ」現象（他のシールタイプで一般的なぎくしゃくした動き）を事実上排除できることであり、数百万回のサイクルにわたってスムーズで予測可能なパフォーマンスを保証します。
高デューティサイクルシステムにおける中心的な課題は、単にシールすることではなく、絶え間ない動作下で一貫したパフォーマンスと効率を維持することです。他のシールは当初は機能するかもしれませんが、PTFEの根本的に低い摩擦特性は、摩耗の低減、発熱の抑制、そして優れた長期信頼性に直接つながります。
低摩擦がパフォーマンスに与える影響
ポリテトラフルオロエチレン（PTFE）を特徴づけるのは、固体材料の中で最も低いレベルにある非常に低い摩擦係数です。この特性は、動的シール用途におけるその利点の基礎となります。
スティックスリップ現象の排除
スティックスリップは、静止摩擦（動きを開始するために必要な力）が動摩擦（動きを維持するために必要な力）よりも著しく高い場合に発生します。これにより、各ストロークの開始時に「ジャンプ」が生じます。
高頻度のタスクでは、これは不正確な位置決めと機械的衝撃の増加につながります。PTFEは静止摩擦と動摩擦の差が最小限であるため、停止から開始へのスムーズな移行が保証され、これは一貫性のある正確なアクチュエータ制御にとって極めて重要です。
発熱の低減
摩擦は熱を発生させます。継続的に動作する高デューティサイクルアクチュエータでは、この熱が蓄積し、作動油の劣化、シールの早期老化、システム全体のパフォーマンスに影響を与える可能性があります。
PTFEシールは摩擦が大幅に少ないため、より低温で動作します。この熱的安定性はシールと周囲のコンポーネントを保護し、動作寿命の延長とより予測可能なパフォーマンスに直接貢献します。
エネルギー効率の最大化
摩擦を克服するために使われるエネルギーはすべて無駄になります。単一のサイクルでは無視できる量であっても、この無駄は数百万回のストロークにわたってかなりの運用コストとなります。
摩擦損失を最小限に抑えることで、PTFEシールは油圧または空圧システムの全体的なエネルギー効率を向上させ、長期的なランニングコストを削減します。
長寿命と信頼性のためのエンジニアリング
高サイクル環境下でのシールは、絶え間ない摩耗の発生源です。PTFEシールの設計と材料特性は、これらの条件下での耐久性のために最適化されています。
優れた耐摩耗性
純粋なPTFEは比較的柔らかい材料ですが、ピストンシールは通常、充填材入りのPTFEコンパウンドで作られています。カーボン、ブロンズ、ガラス繊維などの充填材が材料マトリックスに追加されます。
これらの充填材はシールの耐摩耗性と耐変形性を劇的に向上させ、高圧や絶え間ない動きに対して急速な劣化なく耐えることを可能にします。
幅広い化学的適合性
油圧システムでは、従来のエラストマー（ゴム）シールに対して攻撃的になり得るものを含む、幅広い流体を使用できます。
PTFEはほぼ完全に化学的に不活性です。ほとんどすべての工業用流体にさらされても膨潤、軟化、または劣化しないため、そのサービス寿命全体にわたって物理的特性とシール能力が維持されます。
トレードオフと設計上の考慮事項の理解
すべての状況に完璧な材料というものはありません。PTFEシールの設計コンテキストを理解することが、その強みを活用するための鍵となります。
エナジャイザーの役割
PTFEはエラストマーではありません。弾性や「記憶」が非常に少ないです。単独では、特に低圧下でタイトなシールを維持するために必要な一定の半径方向の力を提供できません。
このため、PTFEピストンシールはほぼ常にOリングまたは金属スプリングの「エナジャイザー」と組み合わせて使用されます。この別個のコンポーネントはPTFEジャケットの後ろに配置され、シールリップがシリンダーボアに密着し続けるために必要な一定の押し出し力を提供します。
コールドフローと押出し
持続的な圧力と温度の下では、PTFEは「コールドフロー」またはクリープ（材料がゆっくりと変形する現象）を起こしやすいです。また、より硬い材料と比較して、ピストンとシリンダー壁の間のクリアランスギャップに押し出されやすい傾向があります。
充填PTFEコンパウンドの使用や厳密な機械加工公差を含む適切な設計により、これらのリスクは軽減されます。高圧設計では、アンチエクストルージョンリングまたはバックアップリングが組み込まれることがよくあります。
コスト対パフォーマンス
PTFEシールは「比較的低コスト」であると参照情報で述べられていますが、これは高性能コンポーネントの文脈においてです。標準的なニトリルまたはウレタンシールの方が初期の単価は低くなります。
PTFEの価値提案は、より低い総所有コストにあります。要求の厳しいアプリケーションにおける長寿命とメンテナンスダウンタイムの削減は、初期のコンポーネントコストをはるかに上回ります。
あなたの目標に合った正しい選択をする
正しいシールを選択するには、材料の特性を主要なエンジニアリング目標と一致させる必要があります。
- 精密さとスムーズな制御が主な焦点である場合： スティックスリップのほぼ排除により、PTFEが優れた選択肢となります。
- 高頻度システムでの最大のサービス寿命が主な焦点である場合： 充填PTFEシールアセンブリの低摩耗、低摩擦特性が最高の長期信頼性を提供します。
- 静的シーリング、または低サイクル・低性能アプリケーションが主な焦点である場合： より安価な単一部品のエラストマーシールの方が実用的な選択肢となるでしょう。
最終的に、正しいシールを選択するには、その材料特性がシステム全体の長期的なパフォーマンスと信頼性を直接形作ることを理解する必要があります。
要約表：
| 主な利点 | 高デューティサイクルアクチュエータへの影響 |
|---|---|
| スティックスリップの排除 | スムーズで正確なモーションコントロールと位置決めを保証します。 |
| 極めて低い摩擦 | 発熱とエネルギー消費を低減します。 |
| 優れた耐摩耗性 | サービス寿命を最大化し、メンテナンスダウンタイムを削減します。 |
| 幅広い化学的適合性 | ほぼすべての工業用流体で信頼性の高いパフォーマンスを発揮します。 |
リニアアクチュエータのパフォーマンスと長寿命化を向上させる準備はできましたか？
KINTEKでは、半導体、医療、実験室、産業分野の最も要求の厳しいアプリケーション向けに、カスタムピストンシールを含む高性能PTFEコンポーネントの精密製造を専門としています。プロトタイプから大量注文までのカスタム加工に関する当社の専門知識は、お客様の特定の要件に合わせて最適化されたシールソリューションを提供し、優れた信頼性を通じて総所有コストの削減を実現します。
プロジェクトについてご相談いただき、お見積もりをご依頼いただくために、当社のエンジニアリングチームに今すぐお問い合わせください。

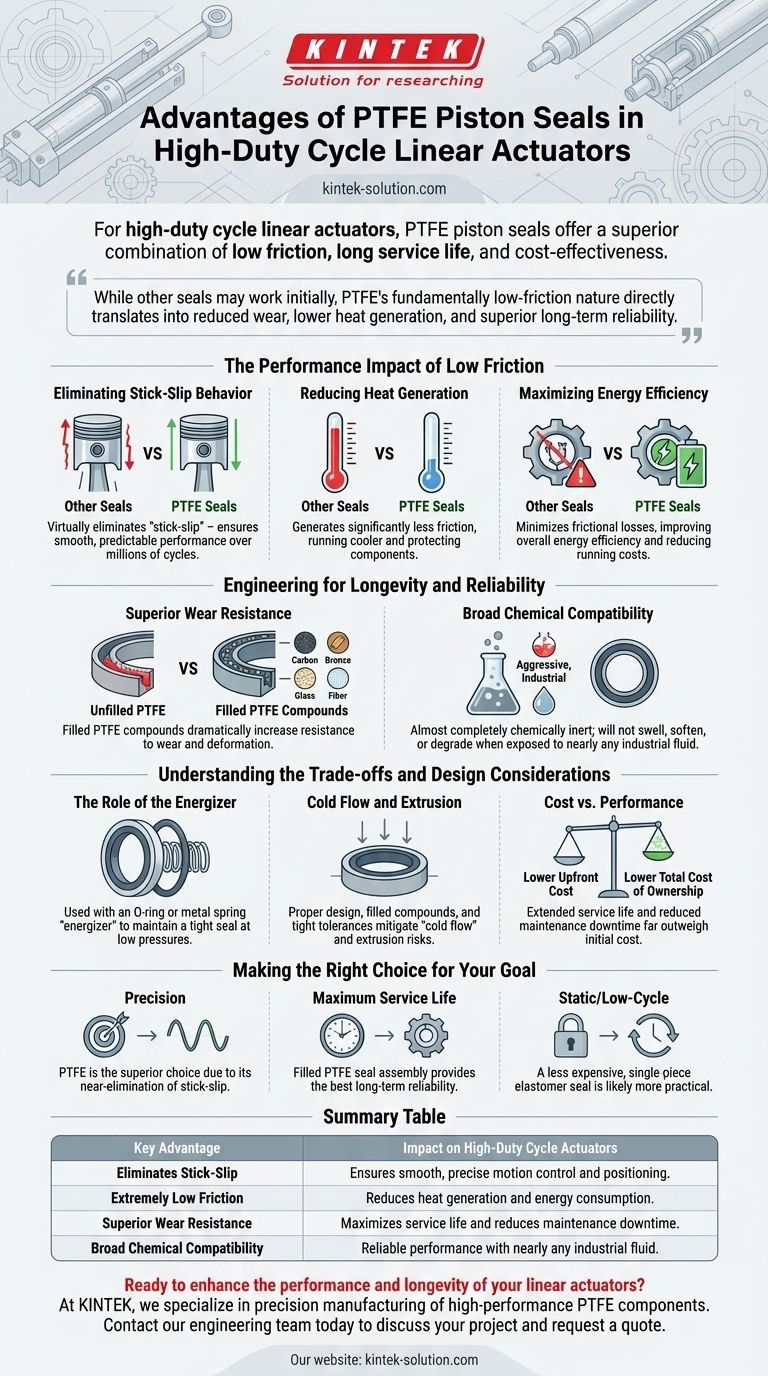

ビジュアルガイド
