基本的に、ポリテトラフルオロエチレン（PTFE）の最も一般的な半製品の形態は、プレートやロッドなどの機械加工を目的としたストック形状です。これらの形状は、3種類のPTFE原料（粒状パウダー、微粉末、または水性分散液）のいずれかを圧縮して、固体で加工可能なブロックまたは円筒形にすることで作られます。
重要なのは、製造チェーンを理解することです。つまり、PTFEの生樹脂が半製品のストック形状（プレートやロッドなど）に変換され、それを機械加工して最終製品（シールやブッシングなど）にするということです。適切な半製品の形状を選択することが、カスタムPTFE部品を作成するための最初のステップです。
生樹脂から使用可能なストックへ
半製品を理解するためには、それらがどこから来るのかを知ることが役立ちます。プロセスは生PTFE樹脂から始まり、機械加工工場ですぐに使用できる固体の形状で終わります。
原料の形態
PTFEは、多くの一般的なプラスチックのように溶融して射出成形されるわけではありません。代わりに、次の3つの主要な形態のいずれかとして始まります。
- 粒状PTFE： より大きく、より単純な形状の圧縮成形に使用されるパウダー。
- 微粉末PTFE： ペースト押出成形と呼ばれるプロセスに使用され、ワイヤーコーティングや薄肉チューブによく使われます。
- 水性分散液： PTFE粒子が水に懸濁した乳白色の液体で、主にコーティングに使用されます。
圧縮および焼結プロセス
半製品の形状を作成するために、粒状PTFEパウダーを金型（例：大きな円筒または長方形のブロック）内で高圧下で圧縮します。この「グリーン」予備成形体を、融点より低い高温で焼成（焼結）し、粒子を固体で高密度の材料に融合させます。

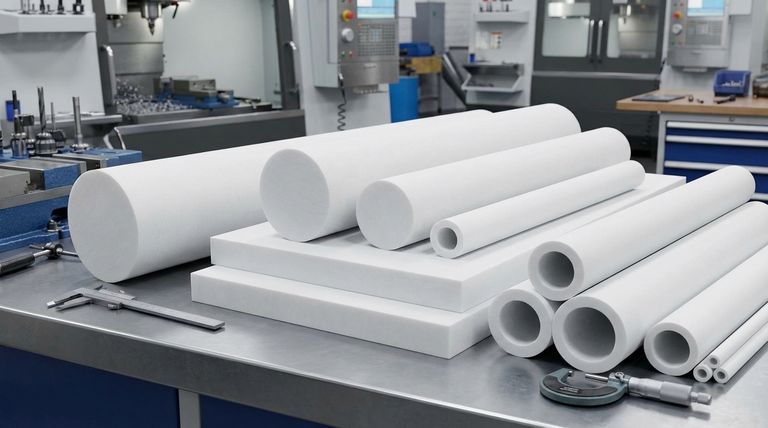

一般的な半製品の形状
このプロセスにより、容易に入手および機械加工できる標準的なストック形状が得られます。
- ロッド： 固体のPTFE円筒。旋盤で旋削加工して、シール、ブッシング、絶縁体などの丸い部品を作成するのに理想的です。
- プレート＆シート： 大きな平らなPTFEブロック。カスタム形状のフライス加工、ガスケットの作成、または摺動板として使用されます。
- チューブ： 中空の円筒。中央の穴がある部品には効率的で、中実ロッドをドリル加工するよりも機械加工時間と材料の無駄を削減できます。
半製品と最終製品の違い
混同しやすい点として、半製品の形状と最終製品の違いがあります。この区別は、意図と使用準備の完了度に基づいています。
半製品とは何か？
半製品は原材料のストック形状です。「そのまま」の状態で最終用途に使用されることを意図していません。それは、何か他のものに切断、穴あけ、旋削、またはフライス加工されることを前提に製造されます。
最終製品とは何か？
最終製品とは、すでに最終仕様に合わせて機械加工されており、設置または直接使用の準備ができているコンポーネントです。参照資料からの例は、優れた実例となります。
- ボールバルブシート
- Oリングおよびカスタムシール
- ガイドリングおよびブッシング
- 電気絶縁体
- ベローズ
PTFE調達における重要な考慮事項
適切な半製品を選択するには、形状を選ぶ以上のことが必要です。材料グレードと製造効率を考慮する必要があります。
材料グレードとフィラー
標準の「バージン」PTFEは、特定の特性を向上させるためにフィラーで改質することができます。耐摩耗性を向上させるガラスフィラーPTFEや、圧縮強度と導電性を高めるカーボンフィラーPTFEなどの充填グレードから作られた半製品を入手できます。
廃棄物を最小限に抑える形状の選択
論理は単純です。ストック形状を最終部品の形状に合わせることです。ガスケットには厚いプレートではなく薄いシートを、中空部品にはロッドではなくチューブを使用することで、材料コストと機械加工時間を大幅に削減できます。
機械加工と公差
半製品は一般的な公差で製造されていることを忘れないでください。アプリケーションで必要とされる最終的な正確な寸法は、独自の機械加工プロセスによって達成する必要があります。
アプリケーションに最適な形状の選択
最終的な目標に基づいて調達の決定を導いてください。
- 主な焦点が小型の円形コンポーネントの機械加工である場合： PTFEロッドから始めるのが最適です。これらは旋盤加工に完全に適しています。
- 主な焦点が平坦な部品、ガスケット、または大きな非対称コンポーネントの作成である場合： 必要な表面積を提供するために、PTFEプレートまたはシートから開始します。
- 主な焦点が中央の穴がある部品である場合： ドリル加工の工程と材料の無駄を最小限に抑えるために、PTFEチューブを選択します。
- バルブシートやシールなど、標準的ですぐに使用できるコンポーネントが必要な場合： 最終製品を探していることになりますので、専門のサプライヤーから直接調達する必要があります。
適切な半製品材料を選択することは、高性能PTFEコンポーネントを効率的に製造するための最初で最も重要なステップです。
要約表：
| 半製品の形状 | 機械加工に最適... | 主な利点 |
|---|---|---|
| ロッド | シール、ブッシング、絶縁体（丸部品） | 旋盤加工に最適 |
| プレート＆シート | ガスケット、摺動板、大きなカスタム形状 | フライス加工のための広い表面積を提供 |
| チューブ | 中央の穴がある部品（ライナー、スリーブ） | 中実ロッドのドリル加工と比較して廃棄物を削減 |
カスタムPTFEコンポーネントが必要ですか？
適切な半製品PTFEストックを選択することは、成功し費用対効果の高い部品を作成するための最初のステップです。KINTEKでは、半導体、医療、実験室、産業分野向けに高精度PTFEコンポーネントの製造を専門としています。
必要な半製品ストックを提供することも、プロトタイプのカスタム製作からシール、ライナー、ラボウェアなどの最終部品の大量生産まで、プロセス全体を請け負うことも可能です。
プロジェクトの要件についてご相談いただき、お見積もりを取得しましょう。

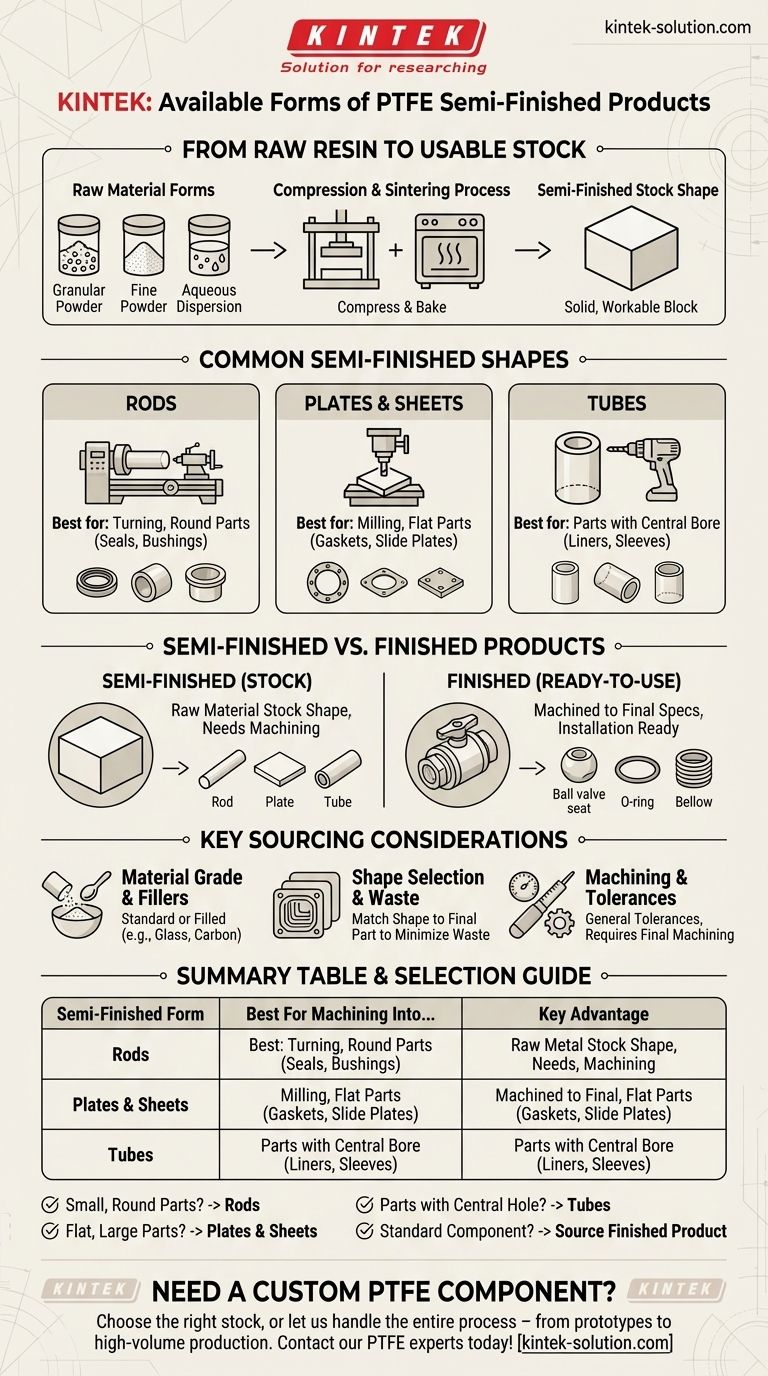

ビジュアルガイド
