Ptfeシートで利用可能なサイズと厚さは何ですか？エンジニアとデザイナーのためのガイド

エンジニアやデザイナーにとって、PTFEシートの利用可能な寸法を理解することは、材料選定の第一歩です。標準的なPTFEシートは、通常約1 mm（0.031インチ）から約150 mm（約6インチ）までの厚さで入手可能であり、一般的なシートサイズには1000x1000 mm、1200x1200 mm（48x48インチ）、1500x1500 mmが含まれます。より薄い材料を必要とする用途には、PTFEはフィルムまたは箔として利用可能です。

標準サイズは即座に入手可能ですが、PTFEの真の価値はそのカスタマイズ性にあります。中心的な課題は、単に適合するサイズを見つけることではなく、特定の用途に必要な機械的、熱的、電気的性能を提供する厚さを選択することです。

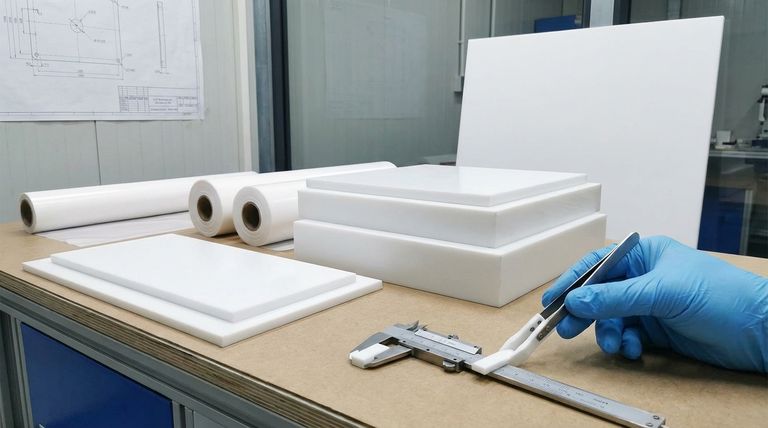

PTFEシート寸法の分解

サプライヤーが提供する標準的な製品を理解することは、調達プロセスを合理化するのに役立ちます。PTFEは通常、厚さと、それを製造するために使用された製造方法によって分類されます。

標準的な厚さ範囲

PTFEシートは非常に広い厚さの範囲で利用可能です。より薄いシート（通常6 mm未満）は大きなビレットから「スキビング」されることが多く、より厚いブロックは圧縮成形されます。

一般的に在庫されている厚さには、1 mm、2 mm、3 mm、5 mm、6 mm、10 mm、20 mm、25 mmが含まれ、大きなソリッドブロックを必要とする特殊な用途では最大150 mmまで利用可能です。

一般的なシートサイズ

取り扱いと輸送を容易にするために、メーカーは大きなマスターシートを製造します。最も普及している標準サイズは次のとおりです。

1000 mm x 1000 mm
1200 mm x 1200 mm（約48インチ x 48インチ）
1500 mm x 1500 mm

これらの大きなフォーマットは、特定の作業のために切り出されるベース材料として機能します。

カスタマイズの役割

ほぼすべてのサプライヤーがサイズ指定カットサービスを提供しています。これは、設計に正確に一致する部品を注文できるため、廃棄物と後処理を最小限に抑えることができる重要な機能です。接着を必要とする用途では、不活性表面を接着可能にするために片側を化学的にエッチングしたシートを注文することもできます。

厚さが単なる寸法以上の意味を持つ理由

選択する厚さは、材料の性能特性に直接影響します。この決定は、単に物理的なスペースを埋めることをはるかに超えています。

機械的強度と耐荷重性

より厚いPTFEシートは、より大きな剛性を提供し、変形することなく高い圧縮荷重に耐えることができます。この材料は高い静的耐荷重性（最大250 N/mm²）を持ち、厚さを増すことで、ベアリングパッドや支持ブロックなどの部品の構造的安定性にこの強度が伝達されます。

熱的および電気的絶縁性

PTFEは非常に広い動作温度範囲（-190°C～+260°C）を持ち、優れた電気絶縁体です。この絶縁の有効性は厚さに正比例します。より厚いシートは、熱伝達に対するより大きなバリアを提供し、高電圧用途に対してより高い絶縁破壊強度を提供します。

柔軟性と剛性のバランス

柔軟性と剛性の選択は、厚さの主要な機能です。

薄いシート（< 3 mm）： 柔軟性があり、湾曲した表面や不規則な表面に適合する必要があるガスケット、シール、ライナーに最適です。
厚いシート（> 6 mm）： 剛性があり自立するため、機械加工部品、絶縁体、構造部品に適しています。

トレードオフと公差の理解

PTFEは多用途ですが、その製造上の現実と固有の特性を認識して取り扱う必要があります。

製造公差

PTFE部品は特定の公差に従って製造され、これは無視できない場合があります。たとえば、一部の製品の厚さ公差は±20%以上になることがあります。用途で高い精度が必要な場合は、注文前にサプライヤーに正確な寸法公差を確認する必要があります。

コストと入手可能性

標準シートサイズと一般的な厚さは、最も経済的で入手しやすいオプションです。極端に厚いシート、カスタムカット寸法、または化学エッチングなどの特殊な処理を選択すると、コストとリードタイムの両方が増加します。

表面特性と接着

バージンPTFEは摩擦係数が極めて低く、化学的に不活性であるため、従来の接着剤での接着はほぼ不可能です。設計でPTFEを別の基材に接着する必要がある場合は、化学的にエッチングされた表面を指定することが必須です。

用途に合わせた正しい選択

コンポーネントの主な目的に基づいてPTFEシートの寸法を選択してください。

高荷重支持または絶縁が主な焦点の場合： 剛性と熱的/電気的耐性を最大化するために、より厚い成形シート（例：10 mm以上）を選択します。
シーリングまたはライニングが主な焦点の場合： 表面に適合するために必要な柔軟性を提供する、より薄いスキビングシートまたはフィルム（例：1 mm～3 mm）を選択します。
汎用機械加工またはプロトタイピングが主な焦点の場合： 剛性と機械加工性の良いバランスを提供する、標準シートサイズの6 mmなどの一般的な厚さから始めます。
精密部品が主な焦点の場合： 設計要件を満たしていることを確認するために、材料を購入する前にサプライヤーの特定の製造公差を確認してください。

次元の選択を材料のコア特性と一致させることにより、PTFEの独自の利点を最大限に活用するソリューションを設計できます。

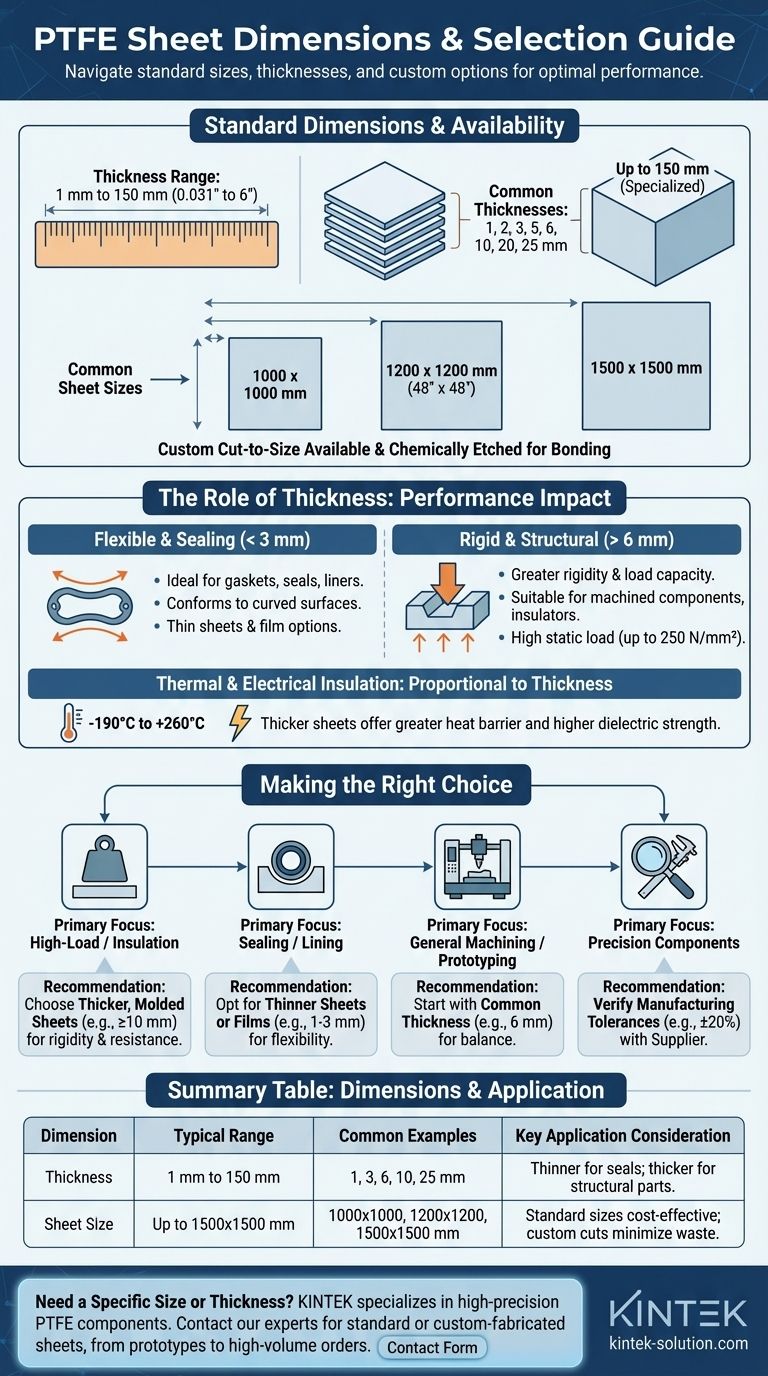

要約表：

寸法	一般的な範囲	一般的な例	主な用途の考慮事項
厚さ	1 mm～150 mm	1 mm、3 mm、6 mm、10 mm、25 mm	薄いシート（<3mm）はシール用に柔軟性があり、厚いシート（>6mm）は構造部品用に剛性があります。
シートサイズ	最大1500x1500 mm	1000x1000 mm、1200x1200 mm、1500x1500 mm	標準サイズは費用対効果が高いです。カスタムサイズ指定カットは廃棄物を最小限に抑えます。
