強化ポリテトラフルオロエチレン（RPTFE）で最も一般的に使用される充填材は、ガラス繊維、カーボン、グラファイト、青銅です。これらの添加剤は交換可能ではなく、それぞれが、ベースポリマーの固有の弱点である、荷重下での耐摩耗性や耐変形性など、バージンPTFEの特定の特性を体系的に向上させるために選択されます。
RPTFEの基本原理は単純です。PTFEの優れた耐薬品性と低摩擦性から始め、要求の厳しい用途に必要な機械的および熱的特性を設計するために特定の充填材を追加します。充填材の選択は、単なる好みではなく、意図的なエンジニアリング上の決定です。
PTFEを強化する目的
バージンPTFEは、そのほぼ普遍的な化学的不活性と極めて低い摩擦係数で知られる優れた材料です。しかし、構造的または動的な用途での使用を制限する2つの重大な機械的欠点があります。
クリープ（コールドフロー）の克服
特に高温下で持続的な圧縮荷重がかかると、バージンPTFEは永続的に変形する傾向があります。クリープまたはコールドフローとして知られるこの現象は、高圧シールや荷重支持部品には不適格です。
耐摩耗性の向上
PTFEは非常に滑りやすいですが、比較的柔らかい材料でもあります。ベアリングやピストンリングなどの動的用途では、すぐに摩耗します。充填材は、耐久性が劇的に向上し、耐用年数が長くなる複合材料を作成します。

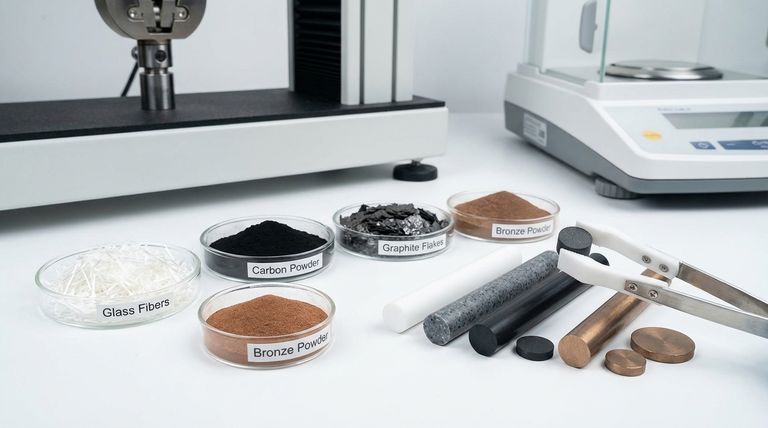

一般的な充填材の分類
各充填材は、最終的なRPTFEコンパウンドに独自の特性セットをもたらします。使用される充填材の割合も重要であり、所望の特性バランスを達成するために注意深く制御されます。
ガラス繊維（5～40％）
ガラス繊維は最も一般的で費用対効果の高い万能充填材です。圧縮強度と一般的な耐摩耗性を大幅に向上させます。
クリープを低減するのに特に効果的であり、強アルカリおよびフッ化水素酸を除くほとんどの環境で化学的に不活性です。
カーボン（10～35％）
カーボンは、ガラス繊維を上回る優れた圧縮強度と耐荷重性を提供します。また、熱伝導性も向上させ、摩耗面からの熱放散を助けます。
この充填材は、特に水や蒸気用途でRPTFEに優れた耐摩耗性を与え、ガラス充填コンパウンドよりも相手材に対する摩耗が少ない材料になります。
グラファイト（5～15％）
グラファイトは主に摩擦係数を低減するために使用され、優れた自己潤滑性添加剤となります。柔らかい充填材であり、それ自体では機械的補強としてほとんど寄与しません。
このため、グラファイトは、低摩擦と高強度を両立させたコンパウンドを作成するために、ガラスやカーボンなどの他の充填材と組み合わせて使用されることがほとんどです。
青銅（40～60％）
青銅充填材は、すべての一般的な充填材の中で最高の圧縮強度と最大の耐クリープ性を提供します。また、最高の熱伝導率をもたらし、青銅充填RPTFEは熱放散が重要な用途に最適です。
充填材の割合が高い（最大60％）ため、非常に高密度で高強度の材料となり、大きな荷重に耐えることができます。
トレードオフの理解
充填材の追加には妥協が伴います。ある特性を向上させると、別の特性が犠牲になる場合があり、これらの制限を理解することが不可欠です。
摩耗性
ガラス充填RPTFEは、他のコンパウンドよりも摩耗性が高くなります。時間の経過とともに、アルミニウムや柔らかいステンレス鋼などの柔らかい相手材を摩耗させる可能性があります。
化学的適合性
バージンPTFEの優れた耐薬品性は、充填材によって損なわれる可能性があります。例えば、青銅は容易に酸化・腐食するため、腐食性の化学薬品や海洋環境での使用には全く適していません。
電気的特性
バージンPTFEは優れた電気絶縁体です。しかし、カーボンまたは青銅を追加すると、結果として得られるコンパウンドは電気伝導性になります。電気的絶縁が必要な場合、これは重大な設計上の欠陥となる可能性があります。
用途に合わせた適切な選択
適切なRPTFEコンパウンドを選択するには、用途の主な要求と特定の充填材の主な利点を一致させる必要があります。
- 主な焦点が汎用強度と費用対効果である場合： ガラス充填RPTFEは、幅広い用途で最高の総合性能を提供します。
- 主な焦点が最大荷重容量と熱放散である場合： 青銅充填RPTFEが優れた選択肢となりますが、非腐食性の環境でのみ使用できます。
- 主な焦点が耐摩耗性と相手材への優しさである場合： カーボン充填コンパウンドは、ガラスのような摩耗性なしに優れた耐久性を提供します。
- 主な焦点が動的シールでの可能な限り低い摩擦である場合： カーボン/グラファイトまたはガラス/グラファイトのブレンドが、必要な自己潤滑特性をもたらします。
これらの基本的な違いを理解することで、コンポーネントの動作環境で成功するように特別に設計されたRPTFEコンパウンドを選択できます。
要約表：
| 充填材 | 一般的な充填率 | 主な目的 | 最適用途 |
|---|---|---|---|
| ガラス繊維 | 5-40% | 圧縮強度と耐摩耗性の向上 | 汎用、費用対効果の高い部品 |
| カーボン | 10-35% | 優れた耐荷重性と耐摩耗性、摩耗性が低い | 水/蒸気用途、相手材に優しい |
| グラファイト | 5-15% | 摩擦の低減、自己潤滑性 | 低摩擦シールのための他の充填材との組み合わせ |
| 青銅 | 40-60% | 最大の圧縮強度と熱放散 | 高荷重、非腐食性環境 |
