本質的に、テフロン被覆Oリングの主な欠点は、そのハイブリッド構造に起因します。保護用のテフロンジャケットは、優れた耐薬品性を提供する一方で、物理的に脆弱であり、研磨環境では傷や損傷を受けやすく、シール全体を損なう可能性があります。さらに、代替品よりも高価であり、特定の化学的および熱的制限があるため、一部の攻撃的な用途には適していません。
テフロン被覆Oリングは、化学的不活性と柔軟性を独自に兼ね備えていますが、その主な弱点は、薄い外側ジャケットの脆弱性です。このジャケットに亀裂が入ると、耐性の低い内側のコアが露出され、シールの故障につながります。
核心的な問題：設計上の妥協
テフロン被覆Oリングは複合シールです。これらは、シリコーンまたはFKM (Viton®)でできた内側のエラストマーコアと、テフロンFEPまたはPFAの外側ジャケットでシームレスに覆われています。
この設計は、テフロンの優れた耐薬品性とエラストマーの柔軟性および形状記憶という、両方の長所を提供することを目指しています。しかし、欠点はこの妥協された構造の直接的な結果です。
主な欠点の説明
ジャケットの物理的脆弱性
薄いテフロンジャケットはOリングの最初の防御線ですが、同時に主な故障点でもあります。特に研磨性の媒体や粗いシール面を持つ用途では、傷、切り傷、損傷を受けやすいです。
ジャケットが破れると、攻撃的な媒体が内側のエラストマーコアを攻撃し、膨張または急速な劣化を引き起こし、シール完全性の完全な喪失につながります。
限られた弾力性と圧縮永久ひずみ
ソリッドテフロンOリングよりもはるかに柔軟ですが、被覆Oリングは依然として標準的なエラストマーOリングよりも硬いです。この弾力性の低下は、効果的なシールを作成するためにより多くの力が必要であることを意味します。
また、より高い圧縮永久ひずみを示します。これは、圧縮された後に元の形状に戻る能力が低いことを意味します。このため、静的または半動的用途に最も適しており、非常に動的な状況や高圧の状況では信頼性が低くなります。
特定の化学的および熱的制限
テフロンはほとんど不活性であるという評判にもかかわらず、被覆Oリングは普遍的に耐性があるわけではありません。いくつかの非常に攻撃的な物質に対して脆弱です。
フッ化水素酸 (HF)、溶融アルカリ金属（ナトリウムなど）、または非常に強力なフッ素化剤には使用しないでください。
さらに、明確な温度上限があります。FEPジャケットは通常200°C (400°F)に制限され、より堅牢なPFAジャケットは260°C (500°F)に制限されます。直火に触れると即座に故障します。
高い単価
コアをシームレスに被覆するために必要な複雑な多段階製造プロセスにより、これらのOリングは標準的なエラストマーOリングやソリッドテフロンOリングよりも著しく高価になります。
このコストは、標準的なシールが故障するような用途で、耐薬品性と柔軟性の両方が特に必要とされる場合に正当化されなければなりません。
トレードオフの理解：被覆Oリングと代替品
適切なシールを選択するには、他のオプションと比較したその制限を理解する必要があります。決定はしばしば、物理的耐久性、耐薬品性、およびコストの間のトレードオフになります。
ソリッドテフロンOリングとの比較
ソリッドテフロンOリングは、より広い温度範囲を提供し、単一の均質な材料でできています。しかし、弾力性がほとんどなく、取り付けが難しく、熱サイクルや圧力変動のある用途では漏れやすいです。被覆Oリングは、信頼性の高いシール圧力のために優れた選択肢です。
高性能エラストマーとの比較
FKMやFFKMなどの材料で作られた標準的なOリングは、優れた弾力性、耐摩耗性、およびはるかに低いコストを提供します。しかし、テフロンジャケットのようなほぼ普遍的な耐薬品性はありません。用途にFKMを劣化させる化学物質が含まれる場合、被覆Oリングが必要な選択肢となります。
用途に合った正しい選択をする
最終的な決定は、動作環境の特定の要求に合致している必要があります。
- 静的用途で攻撃的な化学物質をシールすることが主な焦点である場合：テフロン被覆Oリングは優れた選択肢ですが、特定の化学的および熱的制限が尊重される場合に限ります。
- 用途に研磨性の媒体や動的な動きが含まれる場合：FKMのような高性能エラストマーは、より優れた信頼性と長い耐用年数を低コストで提供する可能性があります。
- 非攻撃的な環境でコスト削減が主な焦点である場合：標準的なエラストマーOリングが最も実用的で経済的なソリューションです。
- 260°Cを超える極端な耐熱性が必要な場合：ソリッドテフロンOリングはその剛性のため、重大なシール上の課題を提示するため、他の材料を検討する必要があります。
最終的に、正しいシールを選択するということは、Oリングの特定の弱点を、用途の既知の危険に正確に合わせることを意味します。
要約表：
| 欠点 | 主な影響 |
|---|---|
| 物理的脆弱性 | 薄いテフロンジャケットは傷や切り傷を受けやすく、破れるとシールの故障につながる。 |
| 限られた弾力性 | 標準的なエラストマーよりも硬い。圧縮永久ひずみが大きい。動的用途には適さない。 |
| 化学的/熱的制限 | HF酸、溶融アルカリ金属、フッ素化剤に脆弱。最大温度：200°C (FEP) / 260°C (PFA)。 |
| 高コスト | 複雑な製造のため、標準的なエラストマーやソリッドテフロンOリングよりも高価。 |
これらの制限を克服する高性能シールが必要ですか？
機器の信頼性と安全性にとって、適切なシーリング部品の選択は非常に重要です。KINTEKでは、半導体、医療、研究室、産業分野の厳しい用途向けに、精密なPTFE部品（シール、ライナー、カスタム実験器具など）の製造を専門としています。
当社は、シール選択におけるトレードオフを理解しています。攻撃的な化学物質、極端な温度、または研磨環境に対応するカスタムソリューションが必要な場合でも、プロトタイプから大量注文まで、精密生産とカスタム製造における当社の専門知識により、お客様の運用ニーズに完全に合致した部品を確実に入手できます。
妥協したシールがプロセスを危険にさらすことのないようにしてください。今すぐ当社の専門家にご連絡ください。信頼性の高い高性能ソリューションについてご相談ください。

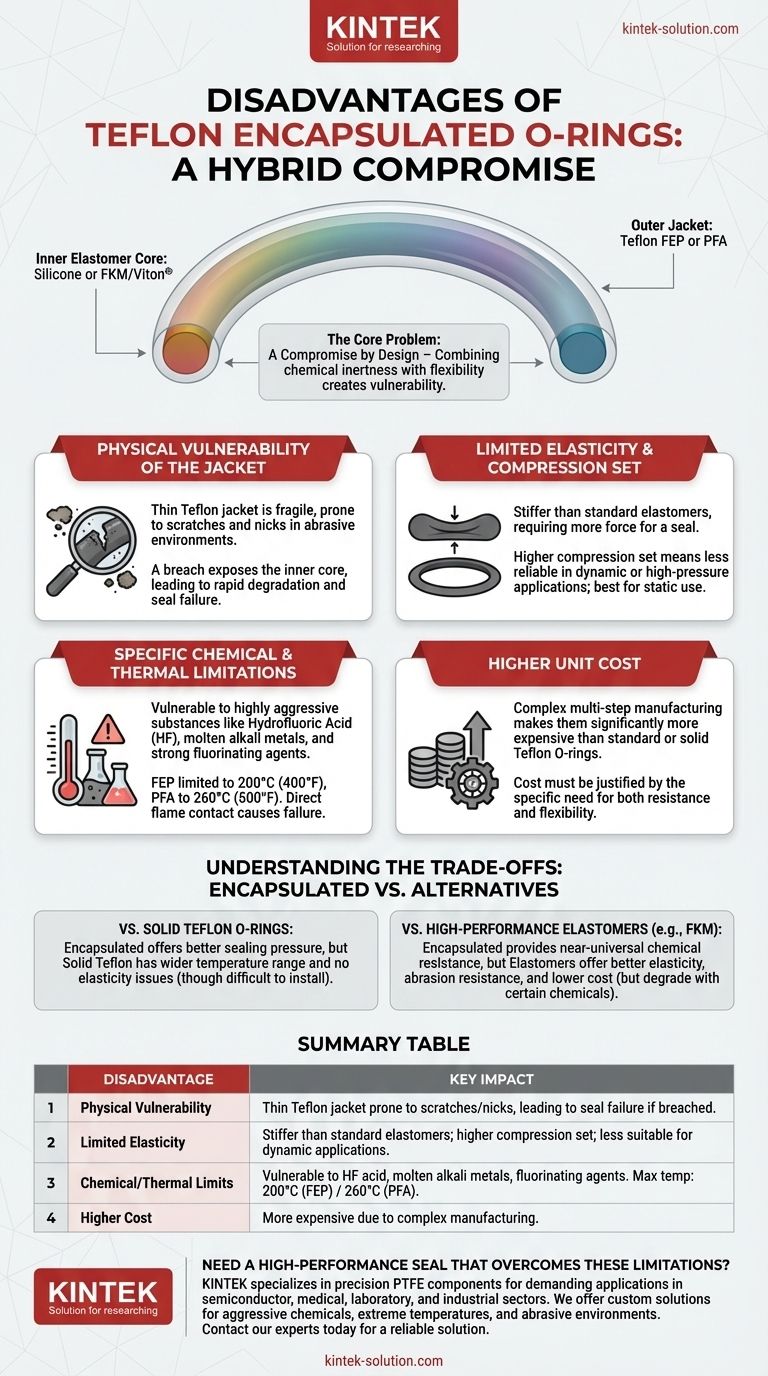

ビジュアルガイド
