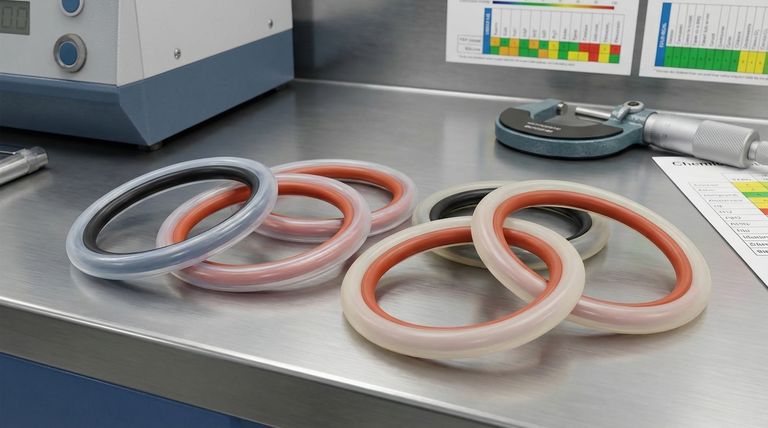

テフロン被覆Oリングに使用されるジャケットタイプとエラストマーコアの4つの標準的な組み合わせは、FEP/バイトン、FEP/シリコーン、PFA/バイトン、PFA/シリコーンです。それぞれの組み合わせは、その構成要素のユニークな特性を活用するように設計されており、耐薬品性、温度範囲、シーリング性能の特定のバランスを提供します。
外側のテフロンジャケットは普遍的な耐薬品性を提供し、内側のエラストマーコアは信頼性の高いシールに必要な物理的弾力性を提供します。あなたの選択は、PFAの優れた温度および機械的特性とFEPを比較し、バイトンの優れた圧縮抵抗とシリコーンのより広い温度範囲を比較する、重要なエンジニアリング上の選択です。
被覆Oリングの構造
4つの組み合わせを理解するには、まず各コンポーネントの役割を理解する必要があります。これらのOリングは、どちらの材料も単独では達成できない特性を持つシールを作成する2部構造を特徴としています。
外側ジャケットの機能
シームレスな外側ジャケットは、テフロンFEPまたはPFAのいずれかでできています。この層がプロセス媒体と接触し、テフロンで知られる極めて高い化学的不活性と低摩擦表面を提供します。
内側コアの役割
内側コアは標準的なエラストマーで、通常はシリコーンまたはバイトン® (FKM)です。このコアは「記憶」と弾力性を提供し、Oリングが圧縮されてシーリング面に適合し、圧力が除去されると反発することを可能にします。
ジャケット材料の分解：FEP vs. PFA
ジャケット材料の選択は、最初の主要な決定点です。それは主にOリングの温度限界と機械的耐久性を決定します。
テフロンFEP（フッ素化エチレンプロピレン）
FEPは標準的で最も一般的なジャケット材料です。優れた耐薬品性と広い使用温度範囲を提供し、通常は205°C（400°F）まで対応します。これは、ほとんどのアプリケーションにとって費用対効果の高いソリューションを提供します。
テフロンPFA（パーフルオロアルコキシ）
PFAは高性能なオプションです。FEPのすべての利点に加え、より高い温度定格（最大260°C（500°F））を備えています。PFAはまた、より優れたクリープ抵抗、より低い摩擦係数、より滑らかな表面仕上げを提供し、より要求の厳しいアプリケーションや衛生的なアプリケーションに最適です。
コア材料の分解：シリコーン vs. バイトン（FKM）
コア材料の選択は、Oリングの柔軟性と、時間の経過とともに一貫したシーリング力を維持する能力、つまり圧縮永久歪み抵抗を決定します。
シリコーンコア
シリコーンの主な利点は、その優れた温度範囲、特に低温での柔軟性であり、-60°C（-75°F）まで効果を維持します。これにより、極低温または広範囲の熱アプリケーションのデフォルトの選択肢となります。
バイトン® (FKM) コア
バイトンは、優れた圧縮永久歪み抵抗の業界標準です。持続的な圧力と高温下で、シリコーンよりもはるかに優れた形状とシーリング力を維持し、安定した高圧環境でより信頼性の高い長期的なシールを実現します。
トレードオフの理解
単一の「最良の」被覆Oリングというものはなく、各組み合わせは意図的な妥協を表しています。
コスト vs. 性能
最も重要なトレードオフはコストです。PFAジャケット付きOリングは、FEP製のものよりも高価です。このコストは、アプリケーションがPFAが提供するより高い温度限界または優れた機械的特性を要求する場合にのみ正当化されます。
温度範囲 vs. シーリング力
これはシリコーンとバイトンの間の核心的なジレンマです。シリコーンはより広い動作範囲を提供し、特に低温サービスに適しています。しかし、バイトンは、圧力下での永久歪みに対する抵抗力があるため、より堅牢で持続的なシールを提供します。
柔軟性と取り付け
すべての被覆Oリングの普遍的な特性は、標準的なエラストマーOリングと比較して、その相対的な硬さです。テフロンジャケットは柔軟性を低下させるため、特に小径の場合、取り付けがより困難になる可能性があります。
Oリングをアプリケーションに合わせる
最終的な選択は、システムの主要な要求によって決定されるべきです。
- 一般的な用途と費用対効果を重視する場合：優れた耐薬品性と信頼性の高いシーリング力のバランスが取れたFEP/バイトン（TEV）の組み合わせを選択してください。
- 高温サービスまたは重要なシーリングを重視する場合：最高のジャケット材料と最高の圧縮永久歪み抵抗を持つコアを活用するために、PFA/バイトン（PFAV）の組み合わせを選択してください。
- 極低温での柔軟性を重視する場合：上限温度要件に応じて、FEP（TES）またはPFA（PFAS）ジャケット付きのシリコーンコアを選択してください。
- 高純度または汚染防止を重視する場合：粒子脱落や堆積を減らすために、より滑らかな表面仕上げのPFAジャケットを選択してください。
温度、圧力、化学的適合性に関する要件を体系的に評価することで、最も信頼性が高く効果的なシールを提供する組み合わせを自信を持って選択できます。
要約表：
| 組み合わせ | ジャケット材料 | コア材料 | 主な特徴 | 典型的な使用例 |
|---|---|---|---|---|
| FEP/バイトン (TEV) | FEP | バイトン (FKM) | 費用対効果が高く、優れた耐薬品性、信頼性の高いシーリング力 | 汎用アプリケーション、標準的な化学処理 |
| FEP/シリコーン (TES) | FEP | シリコーン | 優れた低温柔軟性、広い温度範囲 | 極低温アプリケーション、広い熱サイクル |
| PFA/バイトン (PFAV) | PFA | バイトン (FKM) | 最高温度定格 (260°C)、優れた圧縮永久歪み抵抗 | 高温、高圧、重要なシーリングアプリケーション |
| PFA/シリコーン (PFAS) | PFA | シリコーン | 高温定格、優れた低温柔軟性、滑らかな表面 | 広い温度範囲を必要とする高純度/衛生システム |
高性能テフロン被覆Oリングが必要ですか？
半導体、医療、実験室、または産業機器の信頼性にとって、適切なFEPまたはPFA被覆Oリングの選択は非常に重要です。KINTEKは、カスタム被覆Oリングを含むPTFEコンポーネントの精密製造を専門としています。
当社は以下を提供します：
- 専門家によるガイダンス：当社のチームは、お客様の特定の温度、圧力、および化学的適合性の要件に最適なジャケットとコアの組み合わせを選択するお手伝いをします。
- カスタム製造：試作品から大量注文まで、お客様の正確な仕様に合わせてOリングを製造します。
- 保証された品質：当社の精密設計されたコンポーネントの優れた耐薬品性とシーリング性能をご利用ください。
最も要求の厳しいアプリケーションで、漏れのない信頼性の高いシールを確保してください。今すぐKINTEKにお問い合わせいただき、お見積もりまたはプロジェクトのニーズについてご相談ください！

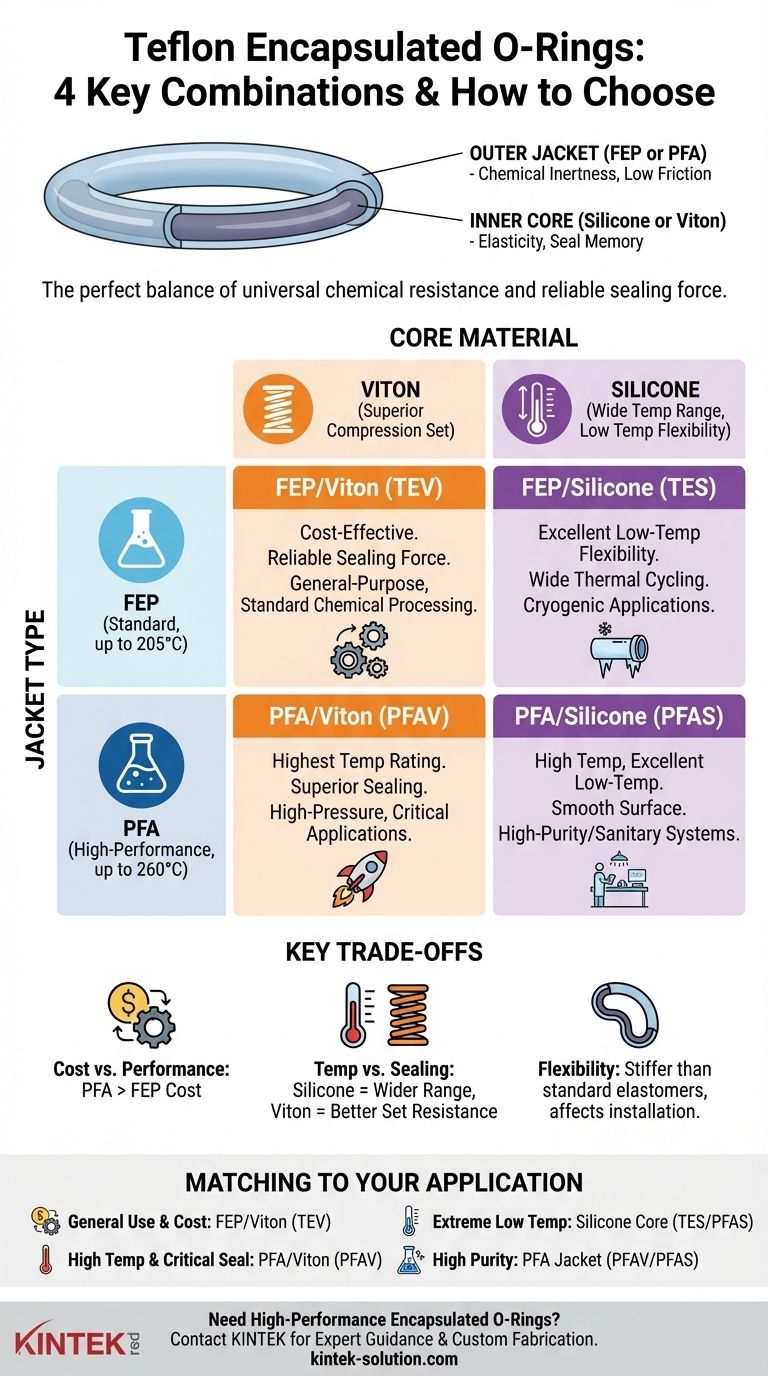

ビジュアルガイド
