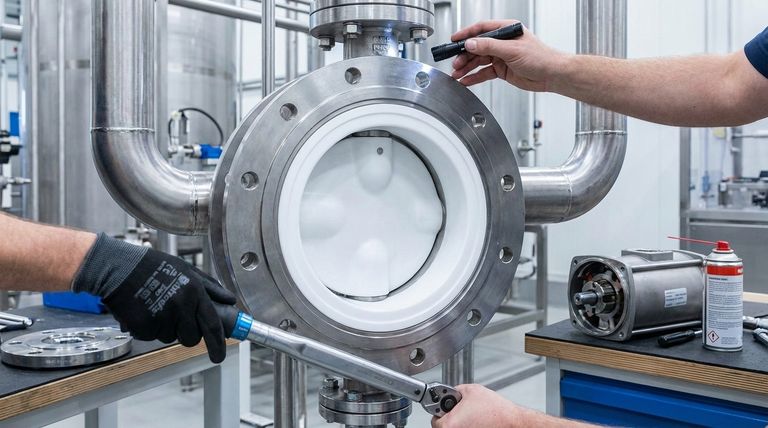

ほとんどの場合、 PTFEシートのバタフライバルブが操作困難になるのは、3つの主要な機械的問題のいずれかが原因です。最も一般的な原因は、ディスクとソフトシートの間に異物が蓄積すること、バルブステムの位置ずれにより固着すること、またはステムとアクチュエータ部品の潤滑が不十分であることです。
バタフライバルブの固着は、単なる摩擦の兆候であることはめったにありません。機械的な干渉の症状です。鍵となるのは、障害が異物、部品の位置ずれ、またはバルブの支持システムの故障によって引き起こされているかどうかを診断することです。
固着の主な原因の詳細
バルブが固着する理由を理解するには、特定の故障箇所を見る必要があります。PTFEシートの軟らかい性質は、同じように硬質シートのバルブには影響しない可能性のある特定の問題に対して特に敏感です。
汚染と異物の堆積
バタフライバルブの主要なシールは、ディスクの端と軟らかいPTFEライナーまたはシートとの密着です。
プロセス媒体に浮遊粒子、堆積物、またはスケールが含まれている場合、これらの粒子が軟らかいPTFE材料に埋め込まれることがあります。これにより、高い摩擦点や物理的な障害が発生し、ディスクがスムーズに回転できなくなります。
機械的な位置ずれ
バタフライバルブの低トルク動作には、適切な位置合わせが不可欠です。ディスクはバルブボディとシート内で完全に中央に位置して回転する必要があります。
バルブステムの位置ずれは、不適切な取り付けや配管への外部応力が原因で発生することが多く、ディスクが正しく着座する代わりにシートにこすれる原因となります。この固着作用により、バルブを操作するために必要なトルクが劇的に増加します。
潤滑不足
PTFEシート自体は低摩擦ですが、バルブの動作トルクは外部の可動部品にも依存します。
バルブステムベアリングとアクチュエータ機構は、適切に機能するために潤滑が必要です。潤滑剤が乾燥したり、汚染されたり、不適切なものであったりすると、摩擦が増加し、ディスクとシートが完全に良好な状態であっても、バルブが硬い、または回しにくいと感じられるようになります。
トレードオフと故障モードの理解
PTFEは優れた耐薬品性と密閉性を提供しますが、その材料特性は特有の脆弱性を伴います。これらを認識することで、問題をより正確に診断するのに役立ちます。
研磨性媒体の問題
PTFEは比較的軟らかい材料です。プロセス媒体が研磨性である場合、鋭い粒子がシートに傷をつけたり、埋め込まれたりすることがあります。
これは動作トルクを増加させるだけでなく、シートに永続的な損傷を与え、バルブの気密シールを形成する能力を損なう可能性があります。
取り付けストレスとボディの歪み
固着の一般的でしばしば見過ごされる原因は、不適切な取り付けです。
フランジボルトを締めすぎると、バルブボディが歪み、PTFEライナーが締め付けられます。この歪みにより内部クリアランスが減少し、ディスクが回転中ずっと締め付けられたシートに固着する原因となります。
シートの膨張または変形
あまり一般的ではありませんが、特定の化学物質への曝露や温度変動により、PTFE材料が時間とともに膨張または変形することがあります。
このシート形状の変化により、設計上のフィットよりもきつくなり、バルブを操作するために必要な力が増加する原因となります。
システムへの適用方法
体系的なアプローチにより、根本原因を迅速に特定し、適切な是正措置を導くことができます。
- 現在固着しているバルブのトラブルシューティングを行う場合： まず、アクチュエータと外部の潤滑箇所を確認します。それらが問題ない場合は、問題は内部にあるため、検査、清掃、および再位置合わせの可能性のためにバルブをラインから取り外す必要があります。
- 予防保全を行う場合： 定期的な内部清掃を行い、堆積物の蓄積を取り除き、メーカーのスケジュールに従ってステムベアリングが潤滑されていることを確認することに重点を置きます。
- 新しいシステムの設計または設置を行う場合： ボディの歪みを防ぐために、フランジボルトが正しいトルク仕様に従ってスターパターンで締め付けられていることを確認し、バルブへの外部ストレスを避けるために配管が位置合わせされていることを確認します。
固着するバルブの問題を解決するには、体系的な検査と根本的な機械的原因に対処することが重要です。
要約表：
| 主な原因 | 説明 | 一般的な修正方法 |
|---|---|---|
| 異物の堆積 | 粒子が軟らかいPTFEシートに埋め込まれ、摩擦と障害を引き起こす。 | バルブを取り外し、ディスクとシートを徹底的に清掃する。 |
| 機械的な位置ずれ | ステムまたはディスクが位置ずれを起こし、ディスクがシートにこすれる原因となる。 | バルブステムと配管を再位置合わせし、取り付けストレスを確認する。 |
| 潤滑不足 | ステムベアリングとアクチュエータの潤滑剤が乾燥または汚染されている。 | 正しい潤滑剤をステムおよびアクチュエータ部品に塗布する。 |
