要するに、PTFEは市販されている最高の電気絶縁体の一つです。その独自の分子構造は、電気電流に対する非常に高い耐性、絶縁破壊せずに非常に高い電圧に耐える能力、高周波信号への干渉の最小化など、強力な特性の組み合わせをもたらします。これにより、PTFEガスケットは要求の厳しい電気的および電子的用途の標準的な選択肢となります。
多くの材料が良い絶縁体ですが、PTFEは複数の電気的指標にわたって同時に優れた性能を発揮するという点で際立っています。その価値は、電流を遮断する能力だけでなく、高周波や過酷な環境条件下での安定性にもあり、敏感な用途にとって比類のない信頼性の高い材料となっています。
PTFEが優れた電気絶縁体である理由
PTFEの優れた絶縁能力は、いくつかの明確で測定可能な特性に由来します。それぞれが異なる方法で信頼性に貢献しています。
極めて高い抵抗率
抵抗率は、材料が電気の流れに抵抗する基本的な能力を測定します。PTFEは、体積抵抗率（電流が材料を通って流れる）と表面抵抗率（電流がその表面を横切って流れる）の両方で優れています。
体積抵抗率が最大10¹⁹ Ohm-cmであるPTFEは、絶縁の階層でほぼ最上位に位置します。この驚異的な抵抗により、電流がガスケットを通過するのを効果的に阻止します。
その高い表面抵抗率（10¹⁷ Ohm/sq）は、電気がガスケットの外部に沿って経路を見つけにくいことを保証し、表面沿面電流を防ぎます。
優れた絶縁破壊強度
絶縁破壊強度は、材料が電気を通し始める前に耐えられる最大電界です。
PTFEは非常に高い絶縁破壊強度を持ち、通常50～170 kV/mmの範囲にあります。これは、1mm厚のPTFEシートが理論上最大170,000ボルトに耐えられることを意味し、高電圧機器にとって堅牢な選択肢となります。
低く安定した誘電率
誘電率は、材料が電界内で電気エネルギーを蓄える能力を示します。高周波用途（回路基板やアンテナなど）では、低い数値が不可欠です。
PTFEは2.1という非常に低い誘電率を持ち、重要なことに、この値は広範な周波数範囲（50 Hzから10⁹ Hzまで）で安定しています。この一貫性により、敏感な電子機器における信号の歪みやエネルギー損失を防ぎます。
ほぼゼロの信号損失（低い誘電正接）
誘電正接（または損失正接）は、信号エネルギーが材料を通過する際に熱としてどれだけ失われるかを測定します。低い数値は、非常に効率的な絶縁体であることを示します。
PTFEの極めて低い誘電正接（約0.0003）により、高周波信号がほぼ完全に忠実に通過し、熱の蓄積と信号の劣化を最小限に抑えます。
PTFE特性の実用的な影響
これらの技術仕様は、エンジニアリング用途における実際の性能上の利点に直接反映されます。
高周波回路の信頼性
低い誘電率と低い誘電正接の組み合わせにより、PTFEはRF、マイクロ波、高速デジタル回路にとって理想的な材料となります。信号の完全性が維持されることを保証します。
高電圧機器の安全性
高い絶縁破壊強度と体積抵抗率は、電気的ショートに対する強力なバリアを提供します。これは、パワーエレクトロニクス、変圧器、その他の高電圧コンポーネントの安全性と寿命を確保するために不可欠です。
汚染環境下での性能
PTFEは表面張力が極めて低いため、水（疎水性）と油（疎油性）の両方をはじきます。
この特性は大きな利点であり、ガスケットの表面に導電性の水分やグリースの膜が形成されるのを防ぎます。これにより、汚れた環境や湿度の高い条件下でも高い表面抵抗率が維持されます。
トレードオフの理解
すべての状況に完璧な材料はありません。電気的特性は優れていますが、機械的および熱的特性には重要なトレードオフが存在します。
機械的限界
PTFEは比較的柔らかい材料です。持続的な圧縮荷重の下では、材料がゆっくりと変形する**クリープ**、または「コールドフロー」の影響を受けます。これは、長期間にわたる高圧シールを必要とするガスケット設計では考慮する必要があります。
熱絶縁性
参照情報では、PTFEが優れた熱絶縁体であることが指摘されています。これは利点となることが多いですが、コンポーネントが熱を発生する用途では欠点となる可能性があります。PTFEガスケットがこの熱を閉じ込め、アセンブリの動作温度を上昇させる可能性があります。
ガス透過性
PTFEは、シリコンと同様に、比較的高いガス透過性を持ちます。これにより、高真空用途やガス漏れを防ぐことが主要な要件となる状況には適していません。
用途に応じた適切な選択
PTFEの選択は、主要なエンジニアリング目標に基づいた意図的な決定であるべきです。
- 主要な焦点が高周波信号の完全性である場合： PTFEは、その低く安定した誘電率と最小限の誘電正接により、トップクラスの選択肢です。
- 主要な焦点が高電圧絶縁である場合： PTFEの巨大な絶縁破壊強度と体積抵抗率は、例外的な安全率を提供します。
- 用途に表面汚染の可能性がある場合： PTFEの天然の耐水性・耐油性は、時間の経過とともに表面絶縁性能が保証されるのに役立ちます。
- 設計に高い機械的負荷や真空シールが含まれる場合： PTFEのクリープ傾向とガス透過性を考慮する必要があり、充填PTFEまたは代替材料の検討が必要になる場合があります。
これらの明確な電気的および機械的特性を理解することにより、独自の強みが最大の価値と信頼性を提供する場所で、自信を持ってPTFEを活用することができます。

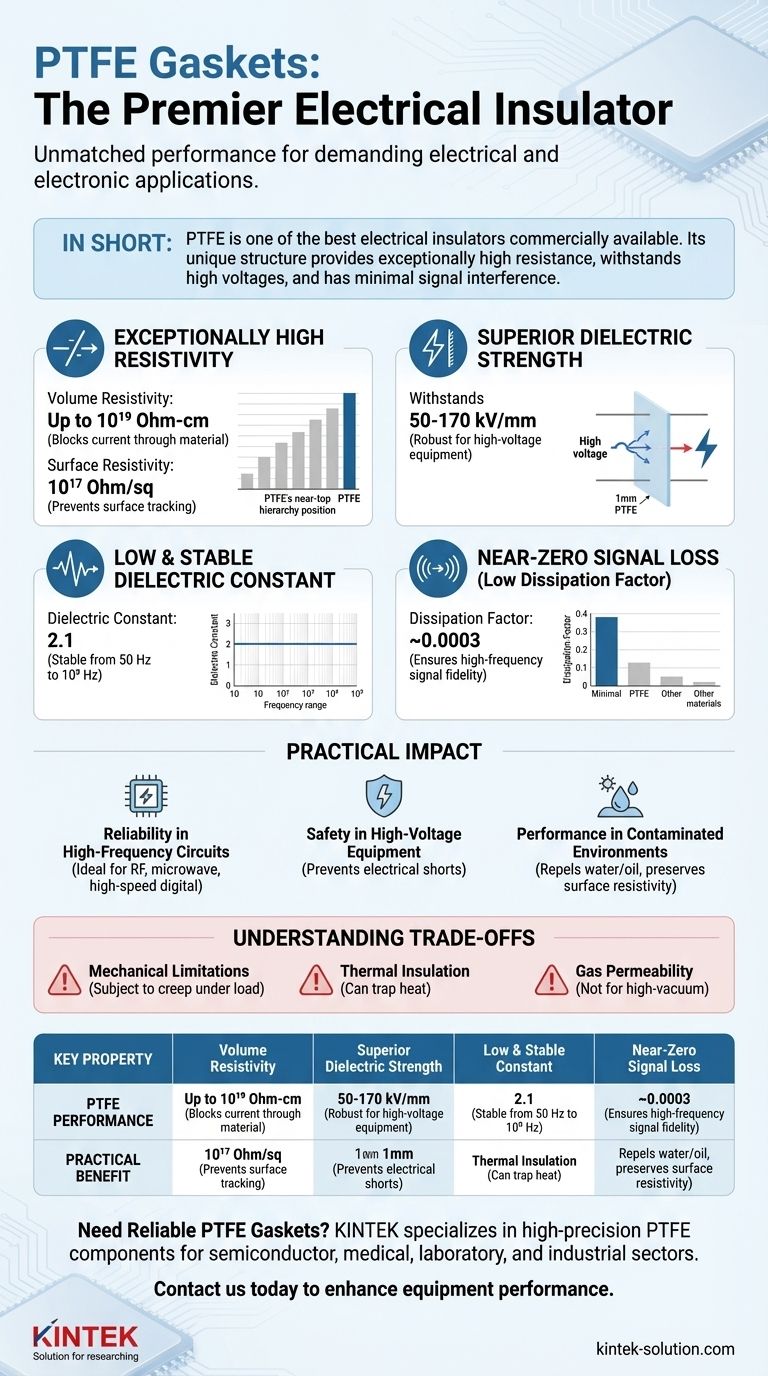

要約表：
| 主要な電気的特性 | PTFEの性能 | 実用的な利点 |
|---|---|---|
| 体積抵抗率 | 最大 10¹⁹ Ohm-cm | ガスケットを通る電流の流れを遮断する |
| 絶縁破壊強度 | 50-170 kV/mm | 極めて高い電圧に耐える |
| 誘電率 | 2.1（周波数間で安定） | 高周波回路における信号完全性を維持する |
| 誘電正接 | 約0.0003 | 信号損失と発熱を最小限に抑える |
