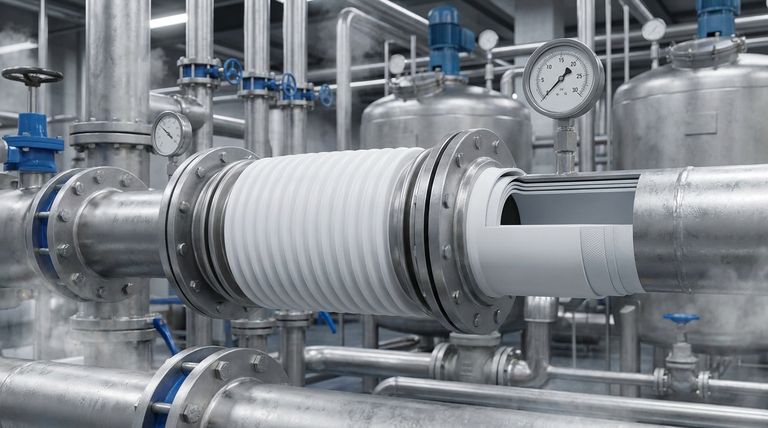

PTFEエキスパンションジョイントは、耐薬品性と熱安定性を維持しながら、動きを吸収し、振動を低減し、ミスアライメントを補正するように設計された配管システムの重要なコンポーネントです。適切なPTFE伸縮継手を選択するには、特定の用途で最適な性能と寿命を確保するために、複数の要素を評価する必要があります。主な検討事項には、機械的特性を向上させるための充填材などの材料強化に加え、圧力と温度の定格、化学的適合性、移動能力、寸法制約などがあります。経験豊富なサプライヤーと提携することで、製品仕様と業務上の要求を一致させ、選択プロセスをさらに合理化することができます。
キーポイントの説明
-
圧力と温度の定格
- PTFE伸縮継手は、システムの最大使用圧力と温度範囲に耐える必要があります。
- PTFEは260℃までの温度でその特性を維持しますが、充填材(ガラス、カーボンなど)を使用することで、過酷な条件下での熱安定性を高めることができます。
- 繰り返し荷重や圧力サージによる継手の破損を防ぐため、定格圧力(静的および動的)を確認してください。
-
化学的適合性
- PTFEは、本質的にほとんどの腐食性化学物質に対して耐性があるため、酸、溶剤、アルカリなどの腐食性媒体に最適です。
- 適合性を確認するために、濃度や温度な ど、接合部が特定の化学薬品にさらされ る可能性を評価してください。
- 充填PTFEグレードは、ニッチな用途において、浸透や劣化に対する耐性をさらに高めることができる。
-
動きと柔軟性の要件
- ジョイントが対応しなければならない動きの種類と大きさ(軸方向の圧縮/伸張、横方向のオフセット、角度のたわみ)を決めます。
- マルチアーチ設計はより大きな動きに対応しますが、シングルアーチジョイントは限られたスペースの設置に適しています。
- 疲労寿命を考慮してください。頻繁に動くジョイントには、補強設計やよりグレードの高い材料が必要になる場合があります。
-
寸法と設置の制約
- 配管サイズと空間的な制約を測定し、隣接するコンポーネントに過度のストレスを与えることなくジョイントが適合することを確認します。
- フランジタイプ(ANSI、DINなど)や面構成は、既存の配管に合わせる必要があります。
- 狭いスペースの場合は、コンパクトな継手や特注設計の継手(長方形のPTFE製伸縮継手など)が必要になる場合があります。
-
材料の強化および充填剤
-
バージンPTFEは繊細な用途(半導体や製薬など)に純度を提供し、充填PTFEはそれを向上させます:
- 機械的強度 (耐荷重性を高めるガラス繊維強化PTFEなど)。
- 耐摩耗性 (例えば、研磨媒体用のカーボン充填PTFE)。
- 熱伝導性 (放熱のためのブロンズ充填PTFEなど)。
-
バージンPTFEは繊細な用途(半導体や製薬など)に純度を提供し、充填PTFEはそれを向上させます:
-
サプライヤーの専門知識とサポート
- 材料の選択、試験(静水圧、熱サイクルなど)、業界規格(ASME、ISOなど)への準拠に関する技術的ガイダンスを提供するサプライヤーと協力する。
- 特殊なアプリケーションには、カスタムソリューション(超高純度システム用のライニングジョイントなど)が必要になる場合があります。
これらの要素を体系的に評価することで、エンジニアは特定のシステム要求に対して、性能、耐久性、費用対効果のバランスが取れたPTFE伸縮継手を選択することができます。

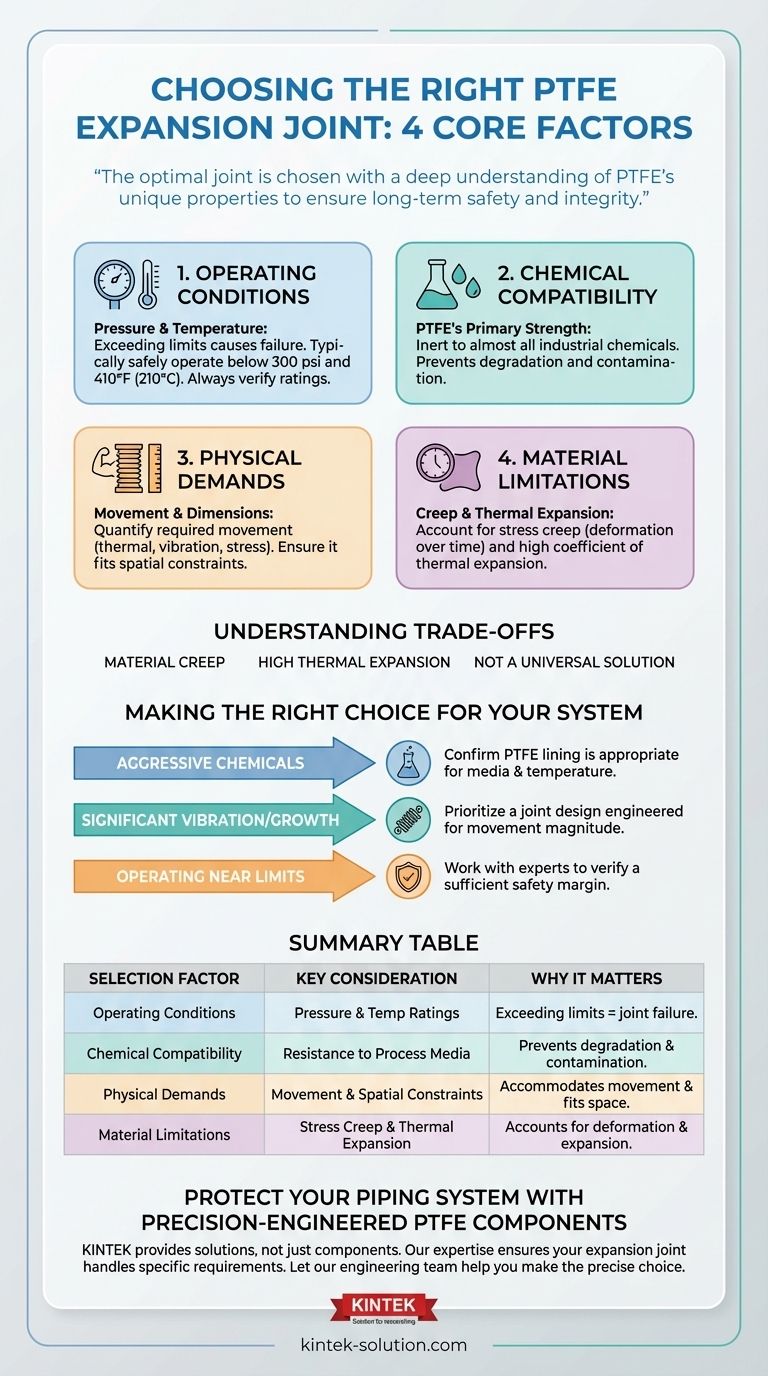

要約表
ファクター | 主な考慮事項 |
---|---|
圧力と温度 | - 最大使用圧力と温度範囲 |
- 充填材(ガラス、カーボンなど)は熱安定性を高める。 | |
化学的適合性 | - PTFEはほとんどの腐食性化学薬品に耐性がある。 |
- 特定の化学物質、濃度、温度への暴露を確認してください。 | |
動きと柔軟性 | - 軸方向、横方向、角度方向への可動が要求されます。 |
- 大きな動きにはマルチアーチ設計、限られたスペースにはシングルアーチ設計。 | |
寸法と適合性 | - パイプサイズ、空間的制約、フランジ適合性。 |
材料の強化 | - 純度のためのバージンPTFE、強度、耐摩耗性、導電性のための充填PTFE。 |
サプライヤーの専門知識 | - 技術指導、試験、特殊なニーズに対応するカスタムソリューション |
