グラファイトパッキングの核となるのは、高純度の無機炭素繊維から作られた編組シール材です。これらのフィラメントは撚り合わされ、その後、緻密で柔軟なコード状に織り上げられます。主成分は純粋な炭素ですが、特定の産業用途での性能向上のため、PTFE（ポリテトラフルオロエチレン）や特殊な薬剤などの他の材料とブレンドまたは含浸されることがよくあります。
グラファイトパッキングの真価は、単にその炭素組成にあるのではなく、その編組構造にあります。この設計により、高い熱伝導性、低摩擦性、機械的強度のユニークな組み合わせが生まれ、過酷な高温・高圧機器のシールに不可欠な材料となっています。
原料の炭素から弾力性のあるシール材へ
グラファイトパッキングがなぜそれほど効果的なのかを理解するには、その組成と構造がどのようにして特徴的な特性を生み出しているかを見る必要があります。これは、耐久性と性能を最大化するために設計された多段階のプロセスです。
基礎：高純度グラファイト繊維
プロセスは、純粋な無機炭素であるグラファイトフィラメントから始まります。これらのフィラメントがパッキングの基本的な構成要素となります。その本質的な炭素の性質が、最終製品に優れた耐薬品性と高温耐性を与えます。
編組プロセス：強度と耐久性の構築
複数のグラファイトフィラメントを加熱し撚り合わせて、単一の連続した糸を形成します。この糸が複雑な格子パターンなどで編組され、最終的なパッキング材が作られます。この編組プロセスは、パッキングの引張強度と弾力性を劇的に向上させ、圧力下で押し出されることなく、きつく耐久性のあるシールを形成できるようにするため、極めて重要です。
この組成が実際にもたらすもの

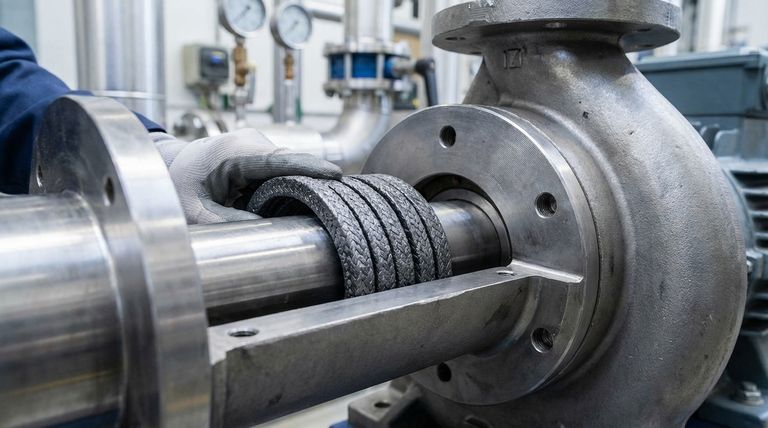

グラファイトパッキングの製造方法が、ポンプ、バルブ、撹拌機などの過酷な産業環境での性能に直接反映されます。
優れた熱伝導性
グラファイトの結晶構造は、熱を伝導する能力が非常に優れています。実際には、パッキングが回転軸から有害な熱を吸い上げ、装置のケーシングを通して放散させることができます。これにより過熱を防ぎ、摩耗を低減し、パッキングと軸の両方の耐用年数を延ばします。
低い摩擦係数
グラファイトは本質的に潤滑性があり、非常に低い摩擦係数をもたらします。ポンプやミキサーなどの回転機器にとって、これは軸の抵抗が少ないことを意味します。これにより運転エネルギーコストが削減され、他の追従性の低い材料で発生しがちな摩耗や傷つきが最小限に抑えられます。
卓越した耐薬品性
ほぼ純粋な炭素材料であるグラファイトは、広範囲の物質に対して化学的に不活性です。これにより、他の種類のパッキングをすぐに劣化させてしまう攻撃的な化学薬品、酸、アルカリ、その他の過酷な媒体を扱う機器のシール材として、第一の選択肢となります。
一般的なバリエーションの理解
すべてのグラファイトパッキングが同じではありません。特定の用途に合わせて性能を調整するために、基本組成に添加物が加えられることがよくあります。
PTFE含浸の役割
PTFEは、編組前にグラファイト繊維に含浸させるために使用されることがあります。これは、ガスの透過性を低減するためのブロッキング剤として、または初期の慣らし運転期間中の犠牲潤滑剤として機能します。このバリエーションは、特定の化学サービスにおけるシール性能を向上させるためによく使用されます。
極端な温度に対応する膨張グラファイト
蒸気タービンや高圧蒸気弁などの非常に高温の用途には、膨張グラファイトと呼ばれる特殊な形態が使用されます。この材料は優れた圧縮性と復元性を提供し、極端な熱サイクルにもかかわらずタイトなシールを維持できるようにします。
高圧のための補強
場合によっては、極めて高い圧力下での強度と押出し耐性を高めるために、グラファイト繊維が他の材料で補強されることがあります。これにより、高圧遮断弁などの最も過酷な静的シール用途において、シールが完全な状態を保つことが保証されます。
用途に合わせた適切な選択
適切なパッキング組成を選択することは、運転の信頼性と安全性を確保するために極めて重要です。
- 高速回転軸が主な焦点の場合： 熱管理と軸摩耗防止のために、高い熱伝導性と低摩擦性を備えたパッキングを優先してください。
- 攻撃的な化学薬品のシールが主な焦点の場合： 高純度グラファイトパッキングを選択し、取り扱う特定の媒体との化学的適合性を確認してください。
- 高圧静的シールが主な焦点の場合： 非常に高い圧力下での漏れを防ぐために、ブロッキング剤や補強材が施された高密度編組パッキングを探してください。
組成を理解することで、機器特有の機械的および化学的要件に自信を持って材料を適合させることができます。
要約表：
| 主要構成要素 | 主な機能 | 用途における利点 |
|---|---|---|
| 高純度グラファイト繊維 | コアシール要素 | 極端な温度に耐え、化学薬品に耐性がある |
| 編組構造 | 機械的強度を生成する | 押出しに強い、耐久性のある弾力性のあるシールを形成する |
| PTFE含浸（オプション） | 潤滑性とシール性を向上させる | 特定の化学サービスでの性能を向上させる |
| 膨張グラファイト（オプション） | 圧縮性を高める | 高温の熱サイクルに最適 |
極限状態に対応する信頼できるシールが必要ですか？
KINTEKは、半導体、医療、実験室、産業分野向けに高性能PTFEおよびカスタム部品の製造を専門としています。プロトタイプから大量注文まで、精密製造とカスタム加工における当社の専門知識により、特定の圧力、温度、化学的要件に合わせて調整されたシールソリューションを確実に得ることができます。
当社のコンポーネントがお客様の機器の信頼性と安全性をどのように向上させるかについて、KINTEKに今すぐお問い合わせください。

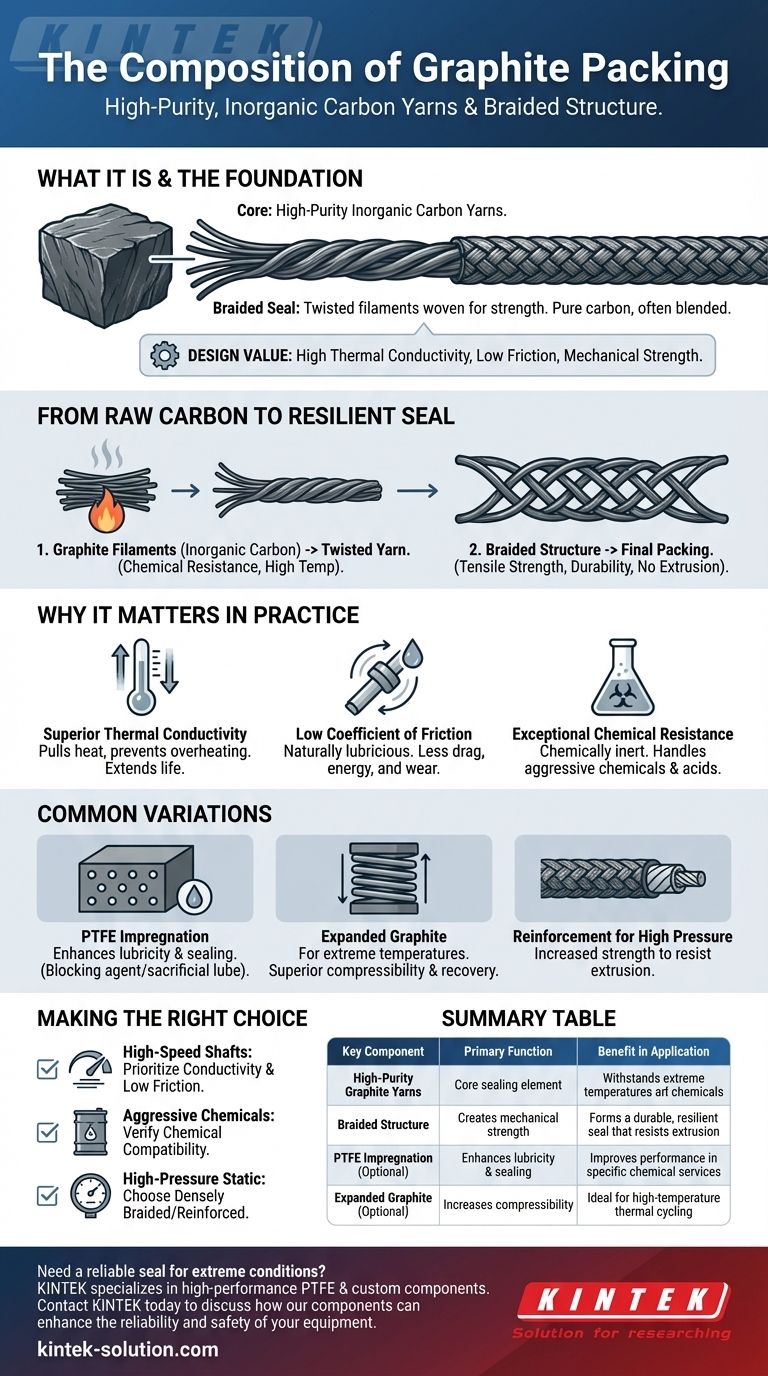

ビジュアルガイド
