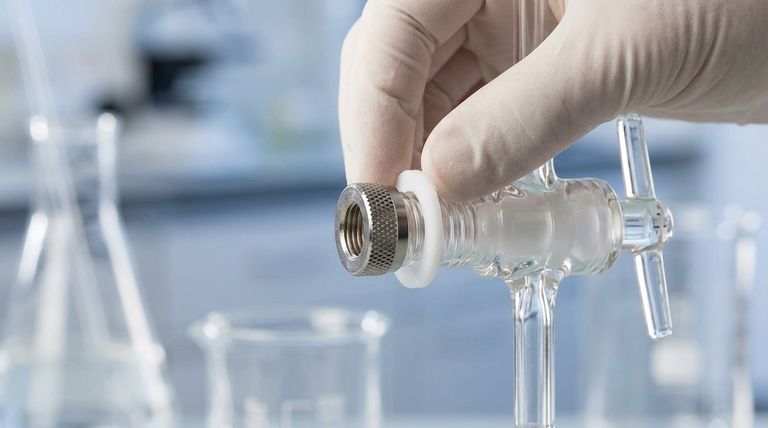

標準的なPTFEストップコックアセンブリでは、ワッシャーは常に固定ナットとすり合わせガラスバレルの端の間に配置されます。この位置決めは、ワッシャーが低摩擦ベアリングとして機能し、アセンブリを締め付けたときにプラグが静的なガラスバレルに対してスムーズに回転できるようにするため、極めて重要です。
PTFEワッシャーの主な機能はシールを作成することではなく、スムーズで制御された回転を可能にすることです。適切な配置により、ストップコックが固着することなく確実に動作することが保証されますが、不適切な配置はガラス器具の漏れや損傷につながる可能性があります。
各コンポーネントの目的
ストップコックの機能に各部品がどのように貢献するかを理解することが、正しい組み立てと使用の鍵となります。このシステムは、精密で潤滑剤不要のシールを実現するように設計されています。
PTFEワッシャー：低摩擦ベアリング
ワッシャーの唯一の目的は、スムーズで滑りやすい表面を提供することです。これは、回転摩擦を生み出す部品（プラグアセンブリと静的なガラスバレル）の間に位置します。
これにより、プラグが所定の位置にロックされることなく、ナットを締めてシールを作成することができます。ワッシャーがないと、摩擦が大きくなりすぎて、ストップコックの回転が困難になったり、固着したりする可能性があります。
プラグとバレル：シール面
実際のシールは、すり合わせガラスバレル内部のPTFEプラグの精密なテーパー嵌合によって形成されます。
ナットを締め付けると、テーパー状のプラグがバレル内にしっかりと押し込まれ、接触面全体にわたって漏れのないバリアが作成されます。このシールの品質は、両方のコンポーネントの清浄で滑らかな表面に依存します。
ナットとクリップ：張力の印加
ねじ付きナットとそれに対応するクリップまたはOリングは、アセンブリに制御された圧力をかける役割を担います。
ナットを締め付けると、プラグアセンブリ全体が内側に引き寄せられ、プラグがバレル内にしっかりと固定されます。PTFEワッシャーは、この締め付け動作によってプラグの回転が妨げられないようにします。
適切な張力と感触の実現
目標は、漏れを防ぐのに十分なほどきつく、しかしスムーズな動作を可能にするのに十分なほど緩いシールを作成することです。
「適切に締め付けられた」感触とは
正しく組み立てられたPTFEストップコックは、回転に対してわずかな抵抗を感じるはずです。基準点として、従来の潤滑ガラスストップコックよりも大きな抵抗があるはずです。
抵抗なく回転する場合は、おそらく緩すぎて漏れが発生します。大きな力が必要な場合は、締め付けすぎです。
締め付けすぎのリスク
ナットで過度の力を加えると、重大な問題が発生する可能性があります。柔らかいPTFEプラグが変形し、適切なシールを妨げる永久的な平らな部分ができる可能性があります。
重度の場合は、締め付けすぎにより、すり合わせガラスバレルに傷をつけたり、ひびが入ったりして、機器が永久に使用できなくなる可能性があります。常に手で注意深く締めてください。
トレードオフの理解：PTFEの特性
PTFEストップコックは、試薬を汚染する可能性のあるグリースの必要性を排除します。しかし、PTFEの材料特性は、異なる考慮事項をもたらします。
利点：グリース汚染がない
PTFEは本質的に低摩擦または「自己潤滑性」であるため、スムーズに回転したりシールを作成したりするために真空グリースを必要としません。これは、特にデリケートな分析化学や有機化学の用途において、古いオールガラス設計に対する主な利点です。
欠点：コールドフローと固着
PTFEは比較的柔らかい材料であり、持続的な圧力下で変形する可能性があり、これはコールドフローとして知られる現象です。
ストップコックを完全に締め付けた状態で長期間保管すると、PTFEプラグがバレルの形状にゆっくりと適合し、ボア穴にまで膨張することがあります。これによりプラグが固着し、損傷のリスクなしに回転させることが不可能になる可能性があります。
組み立てと長寿命化のためのベストプラクティス
いくつかの簡単なルールに従うことで、ストップコックが確実に機能し、長年にわたって使用できるようになります。
- 正しい組み立てが主な焦点の場合： PTFEワッシャーをガラスバレルの端に直接置き、次にナットを手で締めてわずかな回転抵抗を感じるまでアセンブリを固定します。
- 漏れ防止が主な焦点の場合： 初回組み立て後、溶媒でテストします。漏れがある場合は、漏れが止まるまでナットを非常に小さな増分で締めます。締め付けすぎないでください。
- 長期保管が主な焦点の場合： 使用しないときは、必ずストップコックのナットを緩めてください。これによりプラグへの圧力が解放され、コールドフローと固着が防止されます。
各コンポーネントの役割を理解することで、機器が精密な制御のための信頼できるツールであり続けることを保証できます。

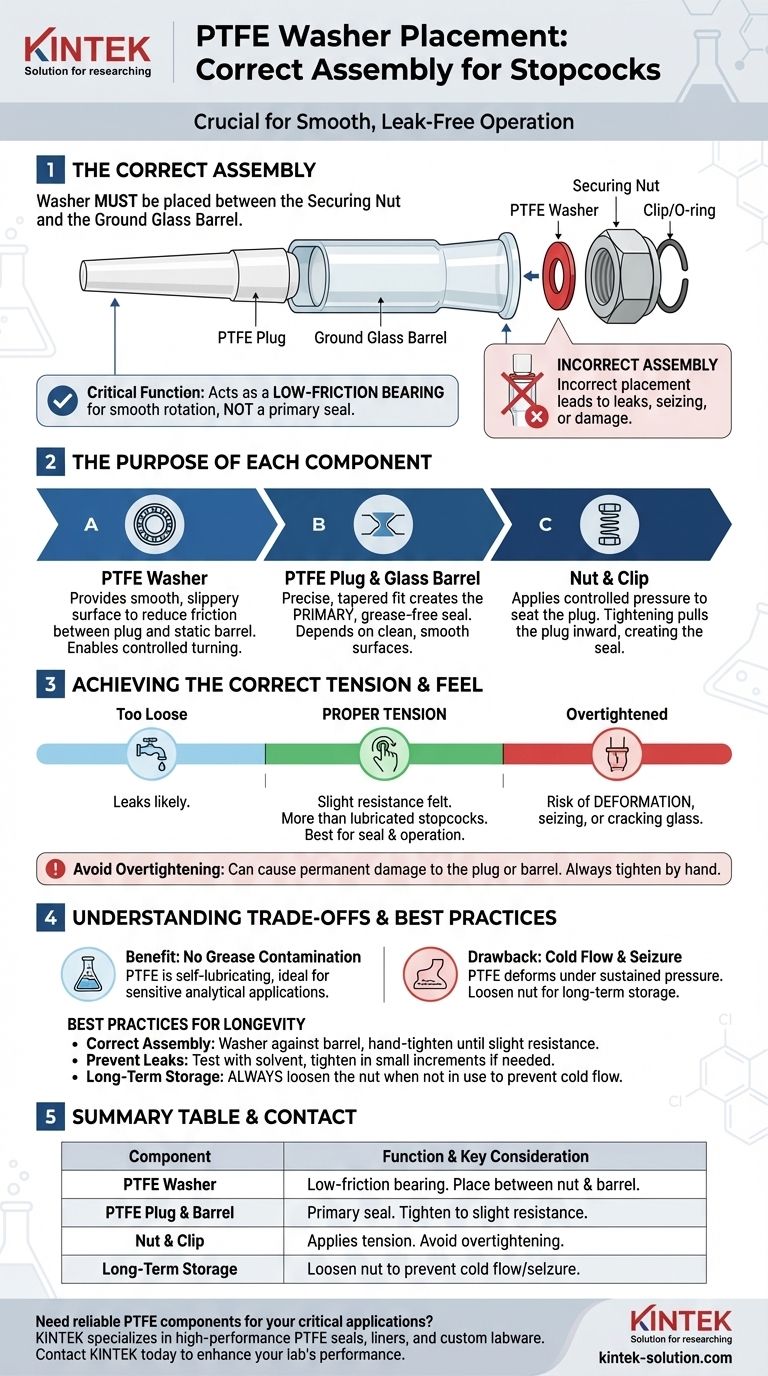

要約表：
| コンポーネント | 機能 | 主な考慮事項 |
|---|---|---|
| PTFEワッシャー | スムーズな回転のための低摩擦ベアリング | 固定ナットとガラスバレルの間に配置する |
| PTFEプラグとガラスバレル | 主要なグリースフリーシールを作成する | わずかな抵抗を感じるまでナットを締める |
| ナットとクリップ | プラグを固定するために張力を印加する | 損傷を防ぐために締め付けすぎないようにする |
| 長期保管 | PTFEのコールドフローと固着を防ぐ | 使用しないときは必ずナットを緩める |
