バージンPTFE（ポリテトラフルオロエチレン）製のシール、ガスケット、Oリングの決定的な動作温度範囲は-200°Cから+260°C（-328°Fから+500°F）です。この非常に広い範囲により、PTFEは極低温システムから高温の産業プロセスまで、あらゆる用途に適した非常に汎用性の高い材料となっています。これが標準範囲ですが、材料の特定のグレードと用途の機械的応力が、その実用的な性能限界に影響を与えます。
PTFEの温度範囲を理解することは、単に数値を暗記することだけではありません。中心的な課題は、極端な温度下で材料の強度、柔軟性、膨張率などの物理的特性がどのように変化するかを認識することであり、これはシールの設計と長期的な信頼性に直接影響します。
温度範囲の分解
PTFEの性能は、その動作スペクトラム全体で均一ではありません。上限と下限での挙動は根本的に異なり、これらの特性を理解することは、適切なエンジニアリング設計にとって極めて重要です。
上限：260°C (500°F) に近づくとき
PTFEが最大連続使用温度に近づくにつれて、その機械的特性は変化し始めます。材料は軟化し、圧縮強度と耐摩耗性が低下します。
動作限界の260°C (500°F)は、PTFEの実際の融点である約327°C (621°F)よりもかなり低いことに注意することが重要です。融点に近づくことは、材料がすべての構造的完全性を失うため、推奨されません。
下限：極低温性能 -200°C (-328°F)
低温で極端に脆くなるほとんどのポリマーとは異なり、PTFEは驚くべきレベルの柔軟性を維持します。この特性により、液体窒素やその他の液化ガスが関与する極低温環境でのシーリング用途に最適です。
柔軟性は維持されますが、弾性は低下します。成功する極低温シールは、熱収縮を考慮し、シール面に十分な圧縮力が維持されるようにする設計に依存します。
異なる温度定格が見られる理由
さまざまなデータシートで、PTFE部品に対してわずかに異なる温度定格に遭遇する場合があります。これらの不一致はエラーではなく、材料組成と用途固有の要求のニュアンスを反映しています。
バージンPTFE対充填グレード
標準の-200°Cから+260°Cの範囲は、バージンPTFEに適用されます。ただし、耐摩耗性、圧縮強度、熱伝導率などの特定の特性を向上させるために、ガラス繊維、カーボン、青銅などのさまざまな充填材がしばしば追加されます。
これらの充填材は、化合物の全体的な動作温度範囲をわずかに狭めることがあります。したがって、充填PTFEを使用する場合は、そのグレードのメーカーの特定のデータシートを参照する必要があります。
部品設計とシステム圧力
記載されている温度範囲は材料自体に関するものです。シールの実効動作範囲は、その設計と封じ込めなければならないシステム圧力にも依存します。
高温と高圧の組み合わせは、PTFEシールにとって最も要求の厳しい環境を作り出します。この組み合わせは、押出し（シールがクリアランスギャップに押し込まれること）とクリープ（負荷下での永久変形）のリスクを高めます。
温度極限におけるトレードオフの理解
単に温度制限内に留まるだけでは不十分です。成功する設計は、特に動作範囲の端点において、材料の固有のトレードオフを考慮に入れる必要があります。
クリープと変形の増加（高温）
PTFEはクリープまたはコールドフローとして知られる現象の影響を受けやすいです。高温では、この傾向が増幅され、一定の負荷がかかっているシールは徐々に変形し、シール力の損失や最終的な故障につながる可能性があります。
高い熱膨張と収縮
PTFEは、ほとんどの金属よりもはるかに高い熱膨張係数を持ちます。これは、温度変化に伴ってより大きく膨張・収縮することを意味します。
ハードウェア設計ではこれを考慮する必要があります。シールのグランドまたはハウジングは、シールを過度に圧縮したり、緩くなりすぎたりしないように、この膨張に対応できる適切な寸法である必要があります。
シール力の低下（低温）
極低温では、材料の弾性が低下します。信頼性の高いシールを維持するためには、初期設計において、この低下した弾性と材料の熱収縮を補うのに十分な「締め付け」または圧縮を与える必要があります。
用途に合わせた適切な選択
適切な材料と設計の選択は、主要な目標をPTFEの特性と一致させる必要があります。
- 最も広い温度範囲を主な焦点とする場合： バージンPTFEは、特に極低温用途において最高の性能を発揮します。
- 主な焦点が耐摩耗性または耐荷重能力である場合： 充填グレードのPTFEの方が優れている可能性が高いですが、バージンPTFEよりもわずかに狭い場合があるため、特定の温度定格を確認する必要があります。
- 主な焦点が高圧・高温環境である場合： クリープと押出しを慎重に考慮する必要があり、充填PTFEグレードを使用し、設計にアンチエクストルージョン（バックアップ）リングを組み込むことを検討する必要があります。
最終的に、PTFEによるシーリングの成功は、温度が特定のシステム内の材料の挙動にどのように影響するかについての全体的な理解にかかっています。
要約表：
| 特性 | バージンPTFEの性能 | 主な考慮事項 |
|---|---|---|
| 上限温度 | +260°C (+500°F) | 軟化; クリープ/変形リスクの増加 |
| 下限温度 | -200°C (-328°F) | 柔軟性は維持されるが弾性は低下 |
| 熱膨張 | 高い | グランド設計は膨張/収縮に対応する必要がある |
| 圧力の影響 | N/A | 高圧は実効温度範囲を狭める |
極端な温度に対応する信頼性の高いPTFEシールが必要ですか？
PTFEの性能は、正確な製造と設計に大きく依存します。KINTEKは、半導体、医療、実験室、産業分野の最も要求の厳しい用途向けに、シール、ガスケット、ライナー、実験器具を含むカスタム製造されたPTFE部品を専門としています。
当社は、極低温システムから高温プロセスまで、全温度範囲でコンポーネントが確実に性能を発揮することをお約束します。
一緒にソリューションを設計しましょう。プロトタイプから大量生産まで、お客様固有の要件について当社の専門家にご相談ください。

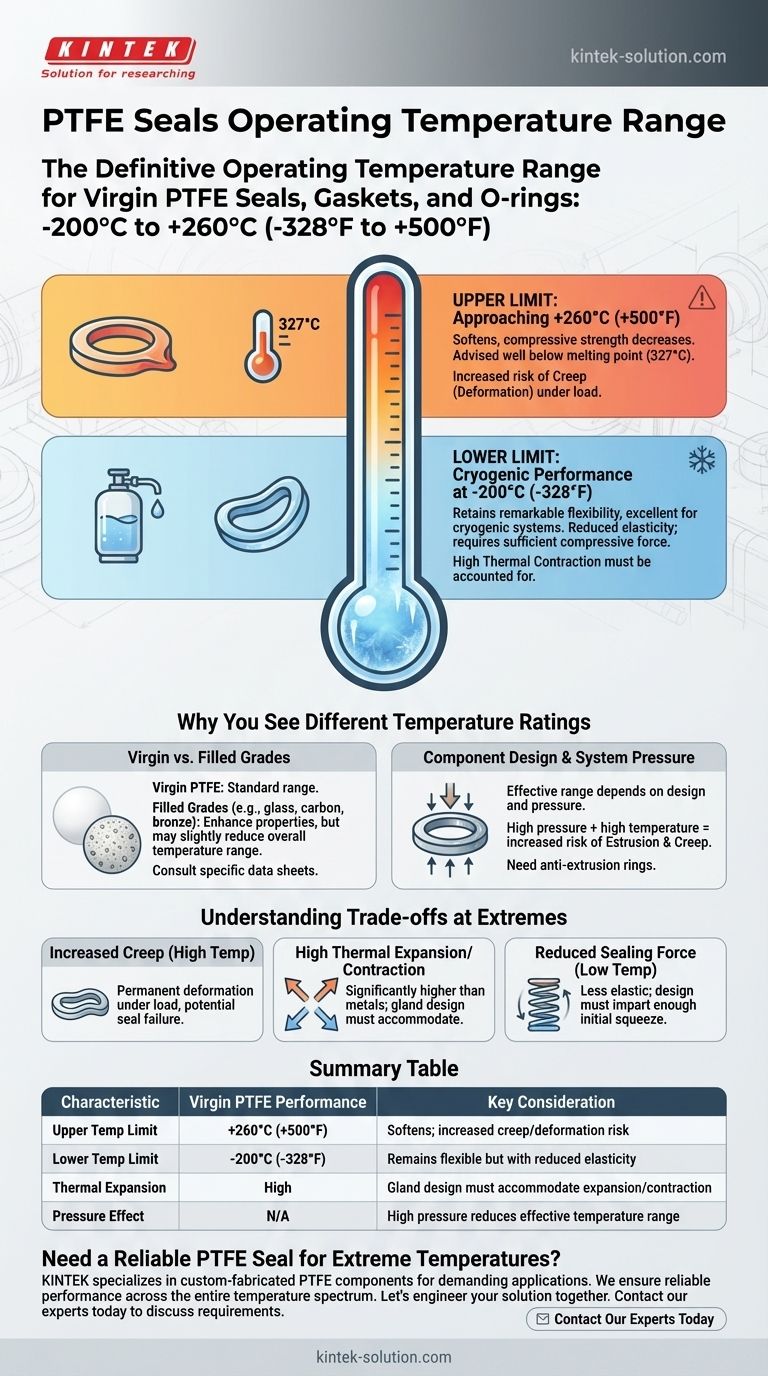

ビジュアルガイド
