Ptfeロータリーシャフトシールの典型的な寿命はどれくらいですか？アプリケーションでの耐久性を最大化する

PTFEロータリーシャフトシールに単一の「典型的な寿命」というものはありません。これらのコンポーネントの寿命は固定された期間ではなく、そのアプリケーションの特定の条件によって完全に決定されます。シールの耐用年数は、その材料組成、設計、およびそれが受ける動作応力の相互作用の直接的な結果です。

理解すべき核となる原則は、シールの寿命は所定の仕様ではなく、設計された結果であるということです。寿命を最大化するには、特定のPTFEコンパウンドとシール設計を、アプリケーション固有の速度、温度、圧力、媒体の組み合わせに正しく合わせる必要があります。

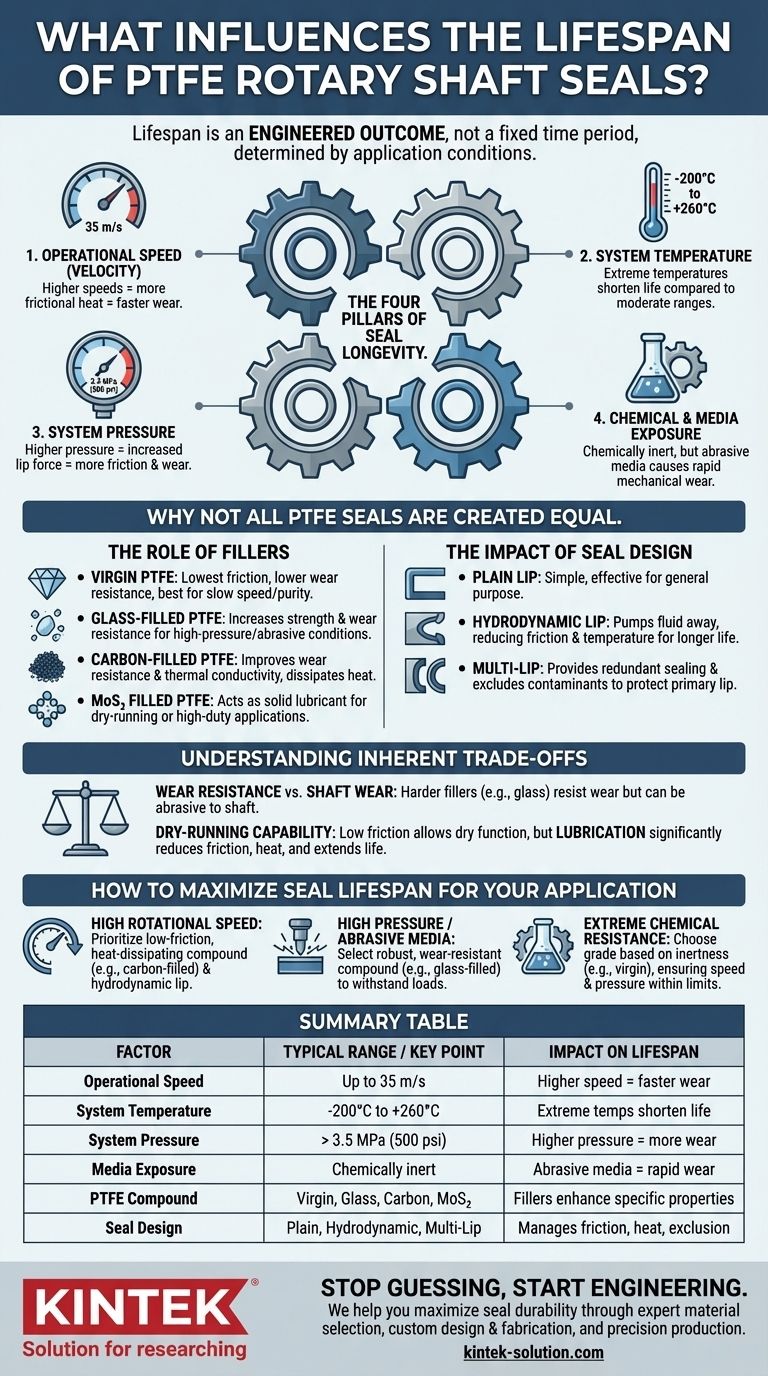

シール寿命の4つの柱

PTFEロータリーシャフトシールの耐用年数は、主に4つの運用要因によって左右されます。これらのベンチマークに対するアプリケーションのパフォーマンスを理解することが、シール寿命を推定し最大化するための第一歩です。

1. 動作速度（線速度）

PTFEシールは、最大35 m/s（メートル/秒）までの高速回転に対応できることで知られています。しかし、速度が上がると、シールリップとシャフトの接触点でより多くの摩擦熱が発生します。この熱は、時間の経過とともに材料の劣化と摩耗の主な原因となります。

2. システム温度

材料自体は非常に広い動作温度範囲（通常-200°Cから+260°C（-328°Fから+500°F））を持っています。これは材料の安定性を示していますが、この範囲の極端な端で一貫して動作すると、より穏やかな熱環境で動作する場合と比較して、シールの寿命は必然的に短くなります。

3. システム圧力

PTFEシールは、3.5 MPa（35 BARまたは500 psi）を超える圧力を効果的に処理できます。圧力は、シールリップがシャフトに加える力を直接増加させます。この高い接触力は、摩擦の増加、発熱、および摩耗のより速い速度につながります。

4. 化学物質および媒体への暴露

PTFEの最大の強みの一つは、その化学的不活性であり、事実上すべての工業用化学物質や潤滑剤に対する耐性があります。化学的攻撃が故障の原因となることはめったにありませんが、媒体の物理的特性は重要です。例えば、研磨性スラリー中でシールを行うと、クリーンな潤滑油中でシールを行うよりもはるかに速く機械的摩耗を引き起こします。

PTFEロータリーシャフトシールの典型的な寿命はどれくらいですか？アプリケーションでの耐久性を最大化する

すべてのPTFEシールが同じではない理由

動作環境に加えて、シール自体の特定の構造も制御できる重要な変数です。PTFEグレードとシール設計の選択は、その性能特性と寿命を根本的に変化させます。

フィラーの役割

異なるフィラーがバージンPTFEと混合され、特定の特性を強化し、さまざまなシナリオでの耐久性に直接影響を与えます。

バージンPTFE： 摩擦係数は最も低いですが、耐摩耗性は低くなります。化学的純度が最も重要となる低速アプリケーションに最適です。
ガラス充填PTFE： 強度と耐摩耗性を大幅に向上させ、高圧および研磨性の条件に適しています。
カーボン充填PTFE： 摩擦を大幅に増加させることなく、耐摩耗性と熱伝導率（熱放散を助ける）を向上させます。
MoS₂（二硫化モリブデン）充填PTFE： 固体潤滑剤として機能し、ドライ運転または高負荷アプリケーションでの耐摩耗性と性能を向上させます。

シール設計の影響

シールのリップの物理的な形状も、その機能と寿命において大きな役割を果たします。

プレーンリップ： 一般的なシーリングのためのシンプルで効果的な設計です。
流体力学リップ： リップに機能があり、シールエッジから流体を積極的に排出することで、摩擦を減らし、温度を下げ、潤滑システムでの寿命を延ばします。
マルチリップ： 2つ以上のリップを組み込んでおり、冗長なシーリングを提供したり、外部の汚染物質を排除したりするために使用され、主要なシールリップを研磨摩耗から保護します。

固有のトレードオフの理解

シールを選択することは、競合する特性のバランスを取る演習です。これらのトレードオフを認識することが、情報に基づいた意思決定を行い、早期の故障を避けるための鍵となります。

耐摩耗性とシャフトの摩耗

非常に耐久性のある充填PTFEコンパウンド（ガラス充填など）は、摩耗に非常に強く耐えます。しかし、これらの硬いフィラーはシャフト自体に対してより研磨的になる可能性があります。場合によっては、高価で交換が難しいシャフトを損傷するよりも、より柔らかいシールが犠牲部品として摩耗する方が望ましいことがあります。

「ドライ運転」能力

PTFEの低摩擦により、潤滑なしで機能することができます。これは多くのエラストマーシールに対する大きな利点です。しかし、シールを完全にドライで運転すると、潤滑環境で運転する場合よりも必ず寿命が短くなります。

潤滑は、摩擦を減らし、熱を放散し、あらゆる回転シールの寿命を最大化するための最も優れた方法であり続けます。

アプリケーションのシール寿命を最大化する方法

単一の数値を求めるのではなく、シールの特性を主要な運用上の課題と一致させることに焦点を当ててください。

主な焦点が高速回転である場合： 炭素充填PTFEのような低摩擦、放熱性コンパウンドを優先し、熱負荷を管理するために流体力学リップ設計が理想的です。
主な焦点が高圧または研磨性媒体である場合： ガラス充填PTFEや炭素充填PTFEなど、高い機械的負荷に耐える堅牢で高い耐摩耗性コンパウンドを選択します。
主な焦点が極端な耐薬品性である場合： 不活性度に基づいてグレードを選択し、おそらくバージンPTFEを選択し、速度と圧力がその機械的限界内にあることを確認します。

結局のところ、シールの寿命は、完全な動作環境を考慮に入れた意図的なエンジニアリングの選択によって決定されます。

要約表：

要因	典型的な範囲 / 主要なポイント	寿命への影響
動作速度	最大35 m/s	速度が高いほど摩擦/熱が増加し、摩耗が速くなる
システム温度	-200°C～+260°C	極端な温度は穏やかな範囲と比較して寿命を短縮する
システム圧力	> 3.5 MPa (500 psi)	圧力が高いほどリップの力が増加し、摩擦/摩耗が増加する
媒体への暴露	化学的に不活性だが...	研磨性媒体は急速な機械的摩耗を引き起こす
PTFEコンパウンド	バージン、ガラス、カーボン、MoS₂充填	フィラーは耐摩耗性や潤滑性などの特定の特性を向上させる
シール設計	プレーン、流体力学、マルチリップ	設計は摩擦、熱、汚染物質の侵入を管理する
