ポリテトラフルオロエチレン（PTFE）は、現在利用可能な中で最も高性能な電気絶縁体の一つです。その体積抵抗率は非常に高く、通常10¹⁷～10¹⁹ Ω·cm（または>10¹⁸ Ω·m）の範囲で引用されます。力率はほとんどの用途で無視できるほど低いと見なされ、1 MHzでの損失係数は約0.0003であり、エネルギー損失が最小限であることを示しています。
PTFEの真の価値は、個々の優れた電気的特性だけでなく、広い周波数および温度範囲にわたるそれらの目覚ましい安定性にあります。この信頼性により、性能を妥協できない要求の厳しい高周波および高電圧用途にとって決定的な選択肢となります。
PTFEの電気的性能の解剖
PTFEが重要な用途に指定される理由を理解するためには、数字の背後にある意味を理解する必要があります。この材料の電気的挙動は、そのユニークで高度に対称的な分子構造から直接もたらされます。
極めて高い体積抵抗率
体積抵抗率は、電流が材料の内部を流れることに対する材料固有の抵抗を測定します。
PTFEの値である10¹⁷～10¹⁹ Ω·cmは驚異的です。これは、DC電圧下で材料自体をほとんど漏れ電流が通過しない、ほぼ完全な絶縁体であることを示しています。
ほぼゼロの力率（損失係数）
PTFEのような優れた絶縁体にとって、力率と損失係数は実質的に交換可能です。この値は、材料が交流電界にさらされたときに、通常は熱として失われる電気エネルギーの量を表します。
PTFEの損失係数は驚異的に低く、約0.0003～0.0007です。これは、エネルギーの損失が極めて少なく、高周波回路における熱の蓄積や信号劣化を防ぐために重要であることを意味します。
エリートな誘電特性
PTFEを一流の絶縁体として確固たる地位に押し上げているのは、さらに2つの特性、すなわち絶縁破壊強度と誘電率です。
絶縁破壊強度（50～170 kV/mm）は、電気的破壊が発生するまでに材料が耐えられる最大電圧です。PTFEの高い値は、高電圧用途に適しています。
誘電率（約2.1）は、材料が電気エネルギーを蓄える能力の尺度です。PTFEの値は低いだけでなく、より重要なことに、広範な周波数スペクトル（50 Hzから10 GHzまで）にわたって極めて安定しています。この安定性により、RFおよびマイクロ波回路で予測可能で一貫した性能が保証されます。
なぜPTFEはこれほど優れた絶縁体なのか
この材料のエリートな性能は偶然ではありません。それは直接、その分子構造と化学組成に由来します。
分子構造の利点
PTFEは、フッ素原子によって完全に遮蔽された炭素原子の長い鎖で構成されています。この炭素-フッ素結合は非常に強く、フッ素原子の対称的な配置が電気的に安定した非極性分子を形成します。
この構造は、電界中で分子双極子が移動するのを防ぎます。これが、低い誘電率と無視できる力率損失の主な理由です。
環境要因に対する耐性
PTFEは表面張力が極めて低く、疎水性（撥水性）です。他の多くの絶縁体とは異なり、空気中の湿気を吸収しないため、電気的特性が劣化することがありません。
さらに、その化学的不活性性は、油、化学薬品、および紫外線による劣化に耐えることを意味し、過酷な動作環境での長期的な安定性を保証します。
実際的なトレードオフの理解
どの材料もすべての状況に完璧であるわけではありません。その電気的特性は世界最高水準ですが、PTFEには考慮すべき機械的および熱的な制限があります。
機械的弱点
PTFEは比較的柔らかい材料です。特に高温下で一定の負荷がかかると、時間とともにゆっくりと変形する**クリープ**の影響を受けやすくなります。高い構造強度や耐摩耗性を必要とする用途には適していません。
熱絶縁性が欠点になることも
PTFEは動作温度範囲が非常に広いですが、優れた**熱絶縁体**でもあります。これは、熱をうまく放散しないことを意味します。
絶縁された部品がかなりの熱を発生する用途では、その熱が閉じ込められ、部品自体の早期故障につながる可能性があります。
加工とコスト
PTFEは、一般的なエンジニアリングプラスチックと比較して、加工がより困難でコストがかかる場合があります。他の表面への接合や射出成形などの技術には特殊な方法が必要であり、部品の総コストが増加する可能性があります。
目標に応じた適切な選択
PTFEの選択は、特定の性能要件に基づいた意図的な決定であるべきです。
- 主な焦点が高周波性能の場合： PTFEは、その低く安定した誘電率とほぼゼロの損失係数により、RFコネクタ、マイクロ波回路、高速データケーブルにとって理想的な選択肢です。
- 主な焦点が高電圧絶縁の場合： 巨大な体積抵抗率と高い絶縁破壊強度の組み合わせにより、高電圧電線絶縁、ブッシング、スペーサーにとって最高レベルの材料となります。
- 主な焦点が過酷な環境での信頼性の高い場合： PTFEの化学的不活性性と耐湿性は、経時的に電気的特性が劣化しないことを保証し、重要な航空宇宙、化学処理、および医療用途に最適です。
これらのエリートな電気的特性とその実際的なトレードオフを理解することで、最も要求の厳しい絶縁の課題に対してPTFEを自信を持って活用できます。
要約表：
| 特性 | PTFEの標準値 | 重要性 |
|---|---|---|
| 体積抵抗率 | 10¹⁷ – 10¹⁹ Ω·cm | ほぼ完全な絶縁体、漏れ電流が最小限 |
| 損失/力率 | 0.0003 – 0.0007 | エネルギー損失が最小限、高周波用途に最適 |
| 誘電率 | ~2.1 | 広い周波数範囲で低く安定 |
| 絶縁破壊強度 | 50 – 170 kV/mm | 高電圧耐性 |
最も要求の厳しい用途のためにPTFEのエリート電気的特性を活用する
極端な条件下で妥協しない、信頼性の高い高性能な絶縁が必要ですか？ KINTEKは、半導体、医療、研究所、産業部門向けに、シール、ライナー、カスタムラボウェアを含む精密PTFE部品の製造を専門としています。私たちは、プロトタイプから大量生産まで、専門的な材料知識とカスタム加工能力を組み合わせ、お客様の部品が最高の電気的性能と耐久性の基準を満たすことを保証します。
KINTEKに今すぐお問い合わせいただき、お客様固有の要件についてご相談ください。PTFEソリューションの専門知識で、お客様の次のプロジェクトを推進します。

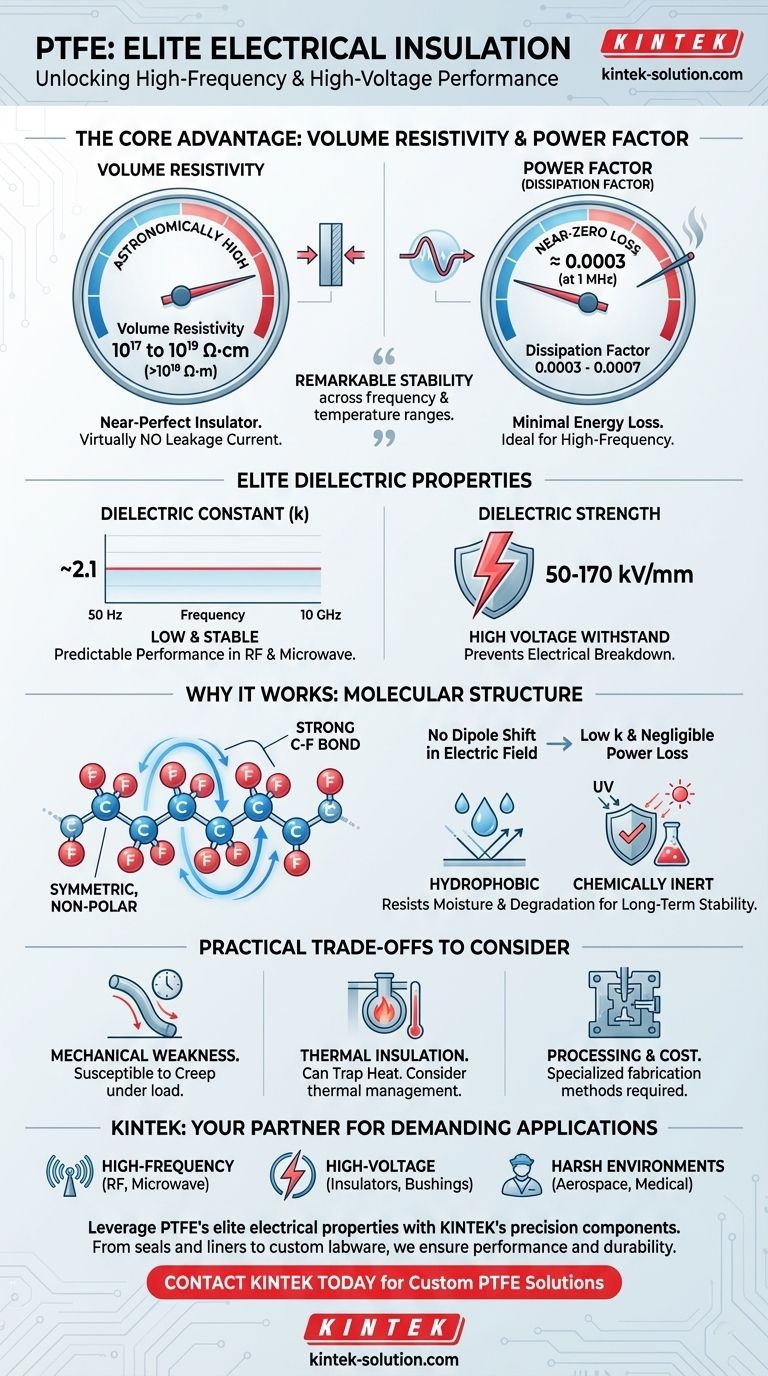

ビジュアルガイド
