PTFE Vリングの有効性は、ポリテトラフルオロエチレン（PTFE）材料の卓越した特性とVリング設計の機械的利点という2つの強力な組み合わせから生まれます。この組み合わせにより、高圧、極端な温度、攻撃的な化学物質が関わる過酷な用途において、標準的なシールがすぐに故障するような状況でも、堅牢なシーリングソリューションが提供されます。
PTFE Vリングを選択する主な理由は、材料そのものだけでなく、V字型の多リップ設計がシステム圧力を利用して、従来のエラストマーにとって化学的または熱的に過酷すぎる環境で、よりタイトなシールを生成する点にあります。
性能の二本柱：材料と設計
PTFE Vリングシールの適合性は、その材料特性と物理的な形状を、別個でありながら相補的な利点として見ることで最もよく理解できます。
PTFEの化学的・熱的耐性
PTFEの分子構造、すなわちフッ素原子に覆われた炭素原子の鎖は、極めて強力な炭素-フッ素結合を形成します。この構造が、その伝説的な性能特性の源となっています。
それは化学的に不活性であり、ほぼすべての工業用化学薬品、強酸、強塩基の攻撃に耐性があります。これにより、攻撃的な媒体のシーリングにおいて第一の選択肢となります。
さらに、PTFEは優れた熱安定性を提供し、通常-200°Cから260°C（-328°Fから500°F）という非常に広い温度範囲でその特性を維持します。
自己潤滑性、低摩擦表面
PTFEは、固体材料の中で最も低い摩擦係数の1つを持っています。これにより、非粘着性の自己潤滑表面が生まれます。
可動するピストンロッドのシールなど、動的な用途において、この特性は極めて重要です。摩擦と発熱を最小限に抑え、シールと装置の両方の摩耗を低減し、システム全体の効率を向上させます。
Vリング形状の機械的利点
Vリングは単一のリングではなく、入れ子状になった一連のリングです。この設計は、単純なOリングよりも大きな機械的利点を提供します。
このスタックは複数のシールリップを形成します。各リップは独立したシールとして機能し、特に高圧油圧システムにおいて、冗長性を提供し、より信頼性の高い漏れのない性能を保証します。
Vリングがシステム圧力を利用する方法
「V」字型は圧力作動式（pressure-energized）になるように設計されています。システム圧力が上昇すると、V字型のプロファイルに作用し、シールリップをロッドとハウジングにより強く押し付けます。
これは、シールにかかる運転要求が増加するにつれて、そのシーリング効果も自動的に増加することを意味します。
トレードオフと考慮事項の理解
PTFE Vリングは非常に効果的ですが、万能の解決策ではありません。その限界を理解することが、成功裏に導入するための鍵となります。
弾性記憶の欠如
PTFEは熱可塑性プラスチックであり、ゴムのような真のエラストマーではありません。効果的に元の形状に戻る「記憶」が乏しいため、圧縮後に元の形状にうまく復元しません。
このため、Vリングセットは、低圧時に確実なシールを確保するための初期予圧を提供するエナジャイザー（スプリングやエラストマー部品など）と組み合わせて使用されることがよくあります。
圧力下での押出し（エクストルージョン）のリスク
PTFEは比較的柔らかい材料です。非常に高圧の用途では、可動部品間の小さな隙間に押し込まれたり（「押出し（extruded）」されたり）する可能性があります。
これを防ぐために、Vリングセットと並行してバックアップリングが使用されることがよくあります。これらのリングはより硬い材料で作られており、シールの後方に配置され、サポートを提供し、押出しを防ぐことで、システムの耐圧定格を高めます。
クリープ（冷間流動）の傾向
長期間にわたって一定の負荷がかかると、PTFEは「クリープ」したり、ゆっくりと変形したりする傾向を示すことがあります。これは、シールの長期的な完全性を確保するために、グライド設計において考慮されなければなりません。
用途に最適な選択をする
適切なシールを選択するには、その特性を主な運用上の課題に合わせる必要があります。
- 高圧の動的シーリングが主な焦点の場合： Vリングの圧力作動式多リップ設計は、よりシンプルなプロファイルよりも優れた信頼性と性能を提供します。
- 化学的適合性が主な焦点の場合： PTFEのほぼ完全な化学的不活性性は、攻撃的な流体のシーリングにおいて数少ない実行可能な選択肢の1つです。
- 広い温度範囲が主な焦点の場合： PTFEの極低温から250°C超までの安定性は、エラストマーが確実に故障するような状況で堅牢なソリューションを提供します。
PTFEの材料強度とVリングのインテリジェントな機械設計を活用することで、最も困難な産業用シーリングの課題のいくつかを解決できます。
要約表：
| 主要な特徴 | シーリング用途の利点 |
|---|---|
| 化学的不活性性 | ほぼすべての攻撃的な化学薬品、酸、塩基に耐性がある。 |
| 広い温度範囲 | -200°Cから260°C（-328°Fから500°F）まで確実に性能を発揮する。 |
| 低摩擦／自己潤滑性 | 動的用途における摩耗と発熱を低減する。 |
| 圧力作動式V設計 | システム圧力の上昇に伴い、シール力も自動的に増加する。 |
| 複数のシールリップ | 冗長性を提供し、優れた漏れ防止を実現する。 |
KINTEKで最も困難なシーリング課題を解決
あなたの用途が極端な温度、攻撃的な化学薬品、高圧に耐えるシールを要求する場合、標準的なエラストマーでは不十分です。PTFE Vリングは、半導体、医療、実験室、産業分野におけるこれらの重要な環境のためのエンジニアリングされたソリューションです。
KINTEKは、カスタムVリングシールを含む高性能PTFE部品の精密製造を専門としています。プロトタイプから大量生産まで、お客様と提携し、完璧なフィット感と比類のない信頼性を保証します。
必要なシーリングソリューションを提供します：
- カスタム製造： 特定の用途要件に合わせたPTFEシールの設計。
- プロトタイプから量産まで： 初期構想から本格的な製造へのシームレスなスケールアップ。
- 専門的な材料知識： 圧力、温度、耐薬品性に対する最適なシール設計に関するガイダンス。
システムの信頼性を向上させる準備はできましたか？ 当社のエンジニアリングチームに今すぐお問い合わせいただき、プロジェクトについてご相談の上、お見積もりをご依頼ください。

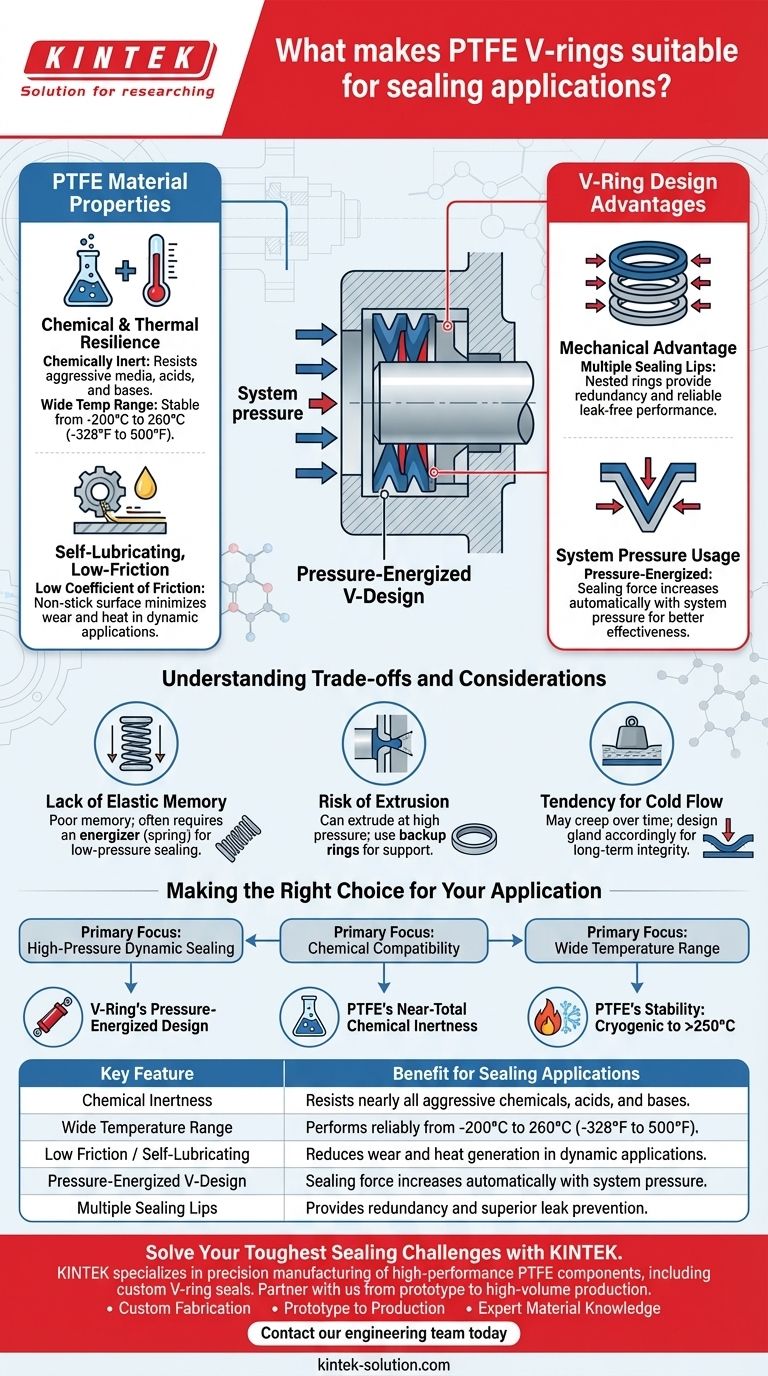

ビジュアルガイド
