PTFEライニングボールバルブは、各材料が特定の機能のために選択された複合アセンブリです。主要なコンポーネントには、鋳鋼、ダクタイル鋳鉄、またはステンレス鋼の構造ボディ、四フッ化エチレン（PTFE）の化学的に不活性なライニング、通常はライニングされたステンレス鋼または特殊鋼で作られたボール、およびPTFEまたはフッ素ゴム製のシールが含まれます。
PTFEライニングボールバルブの核となる原理は、金属ボディの機械的強度と圧力保持能力を、PTFEライナーのほぼ普遍的な耐食性と組み合わせ、攻撃的な化学媒体を扱うための費用対効果の高いソリューションを作成することです。

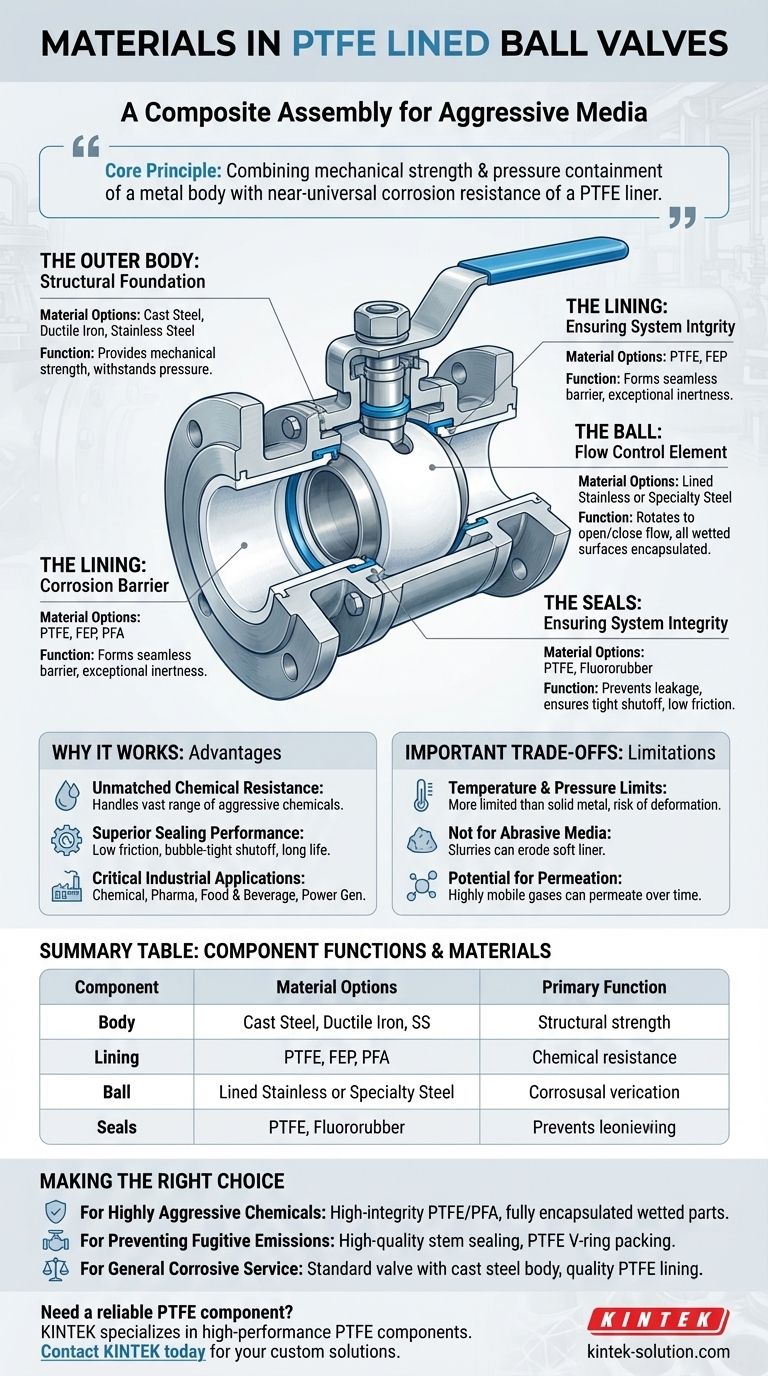

PTFEライニングボールバルブの分解
これらのバルブがなぜそれほど効果的であるかを理解するためには、その構造における各材料の特定の役割を見る必要があります。この設計は、構造コンポーネントを腐食性のプロセス流体から隔離します。
アウターボディ：構造的基盤
バルブボディは、パイプラインの圧力と応力に耐えるための機械的強度を提供します。その材料はプロセス流体に接触しません。
一般的なボディ材料には、優れた強度と耐久性を合理的なコストで提供する、一般的な産業用途向けの鋳鋼やダクタイル鋳鉄があります。外部腐食の懸念がある環境では、ステンレス鋼のボディが指定されることがよくあります。
ライニング：腐食バリア
ライニングは耐薬品性にとって最も重要なコンポーネントです。バルブのすべての濡れ面に連続的でシームレスなバリアを形成します。
PTFEは、ほぼすべての酸、塩基、塩、有機溶剤に対する優れた不活性性により、最も一般的なライニング材料です。FEPやPFAなどの関連するフッ素樹脂も、真空下でのブローアウトや座屈に耐える均一なライニングを確保するために使用されます。
ボール：流れ制御要素
ボールは、流れの経路を開閉するために回転する中心要素です。ボディと同様に、そのすべての濡れ面は完全にカプセル化されています。
ボールのコアは、強度と剛性のために通常ステンレス鋼で作られています。この金属コアはその後、厚いPTFE層で完全にライニングされ、プロセス媒体が不活性なフッ素樹脂にのみ接触することを保証します。
シール：システム完全性の確保
シールは、内部および外部の漏れを防ぐために重要です。バルブのステムパッキングとシートリングは、タイトな遮断を作成するように設計されています。
これらのコンポーネントには、PTFEやフッ素ゴムなどの材料が使用されます。それらの耐薬品性と低摩擦特性は、バルブの操作の容易さを損なうことなく、信頼性が高く長持ちするシールを保証します。
設計の背後にある「理由」：過酷な環境での性能
強力なアウターボディと非反応性のインナーライニングの特定の組み合わせは、これらのバルブに要求の厳しい産業において明確な利点をもたらします。この設計は、腐食性流体の安全な制御と遮断という課題に直接対処します。
比類のない耐薬品性
PTFEライニングが鍵となります。これにより、単一のバルブタイプで広範囲の攻撃的な化学物質を処理でき、在庫を簡素化し、壊滅的な故障につながる可能性のある材料の不適合のリスクを低減します。
優れたシーリング性能
PTFEの非常に低い摩擦係数により、ボールが最小限のトルクでスムーズに回転します。これにより、シートとステムシールの摩耗が減少し、バブルタイトな遮断と長い耐用年数に貢献します。
重要な産業用途
これらの機能により、PTFEライニングボールバルブは、流体の純度と腐食制御が最も重要となる産業で不可欠となっています。
酸、アルカリ、または腐食性溶剤を輸送するパイプラインにおいて、化学処理、製薬製造、食品・飲料生産、および発電プラントで広く使用されています。
トレードオフの理解
非常に効果的である一方で、PTFEライニングバルブには、適切な適用を理解するために不可欠ないくつかの特定の制限があります。それらはすべてのバルブニーズに対する普遍的な解決策ではありません。
温度と圧力の制限
PTFEは、固体合金バルブよりも限定された動作温度と圧力範囲を持っています。これらのメーカー指定の制限を超えると、ライナーが変形し、バルブの故障につながる可能性があります。
研磨性媒体には不向き
PTFEの主な強みは耐薬品性であり、耐摩耗性ではありません。スラリーや硬い粒子を含む流体は、柔らかいライナーを急速に侵食し、バルブの完全性を損なう可能性があります。
透過の可能性
PTFEは堅牢なバリアですが、特定のガスのような非常に移動性の高い分子は、長期間にわたってライナーをゆっくりと透過する可能性があります。これは、高純度または特定の危険ガス用途において重要な考慮事項です。
システムに最適な選択をする
正しいバルブを選択するには、その材料構成を特定の運用目標に合わせる必要があります。
- 主な焦点が非常に攻撃的な化学物質の取り扱いである場合： バルブに厚く、高い完全性を持つPTFEまたはPFAライニングがあり、ボールやステムを含むすべての濡れ部品が完全にカプセル化されていることを確認してください。
- 主な焦点が漏洩排出の防止である場合： 外部の密閉性を確保するために、多くの場合PTFE Vリングパッキングを利用する高品質のステムシーリングシステムを備えたバルブを優先してください。
- 主な焦点が一般的な腐食サービスである場合： 鋳鋼ボディと高品質のPTFEライニングを備えた標準バルブは、性能とコストの最も効果的なバランスを提供します。
結局のところ、各材料の役割を理解することで、流体ハンドリングシステムの安全性、信頼性、および長寿命を保証するバルブを選択できるようになります。
要約表：
| コンポーネント | 材料オプション | 主な機能 |
|---|---|---|
| ボディ | 鋳鋼、ダクタイル鋳鉄、ステンレス鋼 | 構造強度と圧力保持 |
| ライニング | PTFE、FEP、PFA | 濡れ面の耐薬品性バリア |
| ボール | PTFEライニングステンレス鋼 | プロセス媒体から隔離された流れ制御 |
| シール | PTFE、フッ素ゴム | バブルタイトな遮断とステムパッキング |
