基本として、バージンPTFEプラスチックシートは幅広い厚みで入手可能で、一般的に1mmから150mmの範囲です。最も標準的な工業用シートサイズは1200x1200 mmですが、特定のプロジェクトのニーズに合わせてサプライヤーからカスタム寸法も幅広く提供されています。1mm未満の厚みを必要とする用途では、その材料は通常PTFEフィルムまたはフォイルとして分類されます。
PTFEシートの正確な寸法は、なぜその形状を選択するのかを理解することほど重要ではありません。真の決定は、バージンPTFEの独自の特性とアプリケーションの要件とのバランスを取り、シート、フィルム、またはカスタム成形部品のどれが最も効果的な解決策であるかを判断することに関わってきます。
なぜバージンPTFEを選ぶのか？
サイズを選択する前に、「バージン」PTFEが提供するものを理解することが不可欠です。この指定は、その材料が純粋な未充填のポリテトラフルオロエチレンであることを意味し、独自のベースライン特性をもたらします。
決定的な特性
バージンPTFEはその極端な性能で有名です。これは、入手可能なプラスチックの中で最も化学的に不活性なものの一つであり、攻撃的な物質を扱う上で非常に貴重です。
その摩擦係数は極めて低く（0.05-0.10）、濡れた氷の上での濡れた氷に匹敵します。これにより、優れた非粘着性、低摩耗の表面が実現します。
この材料はまた、融点が約327°C（621°F）と優れた熱安定性、および強力な電気絶縁特性も誇ります。
シート寸法の検討
材料の利点を理解すれば、仕事に最適な寸法を効果的に選択できます。利用可能なオプションは、異なるエンジニアリング目的を果たすように設計されています。
一般的な厚みの選択肢
ほとんどの一般的な加工や機械加工では、既製の標準的な厚みが最も経済的な選択肢です。これらには通常、以下が含まれます。
- 1 mm、2 mm、3 mm
- 5 mm、6 mm、8 mm
- 10 mm、12 mm、15 mm
- 20 mm、25 mm、その他
これらのサイズは、ブッシング、絶縁体、スライドプレート、その他の機械加工部品の作成に最適です。
厚板と薄膜
厚みに基づいて重要な区別があります。1mm未満の材料は一般的にPTFEフィルムまたはフォイルに分類され、薄いガスケット、ライナー、柔軟なバリアに使用されます。
約6mmから150mmの材料は厚板と見なされます。これらは、過酷な構造部品、大きな摩耗パッド、またはかなりの材料を削り取る必要がある部品を対象としています。
標準サイズとカスタムサイズ
業界標準のシートサイズは1200x1200 mmです。この大きなフォーマットは、CNC加工中の廃棄物を最小限に抑えるために複数の部品をネストするのに効率的です。
ただし、ほぼすべてのサプライヤーがカスタムカットサービスを提供しています。特定の長さと幅をリクエストでき、これは単発のプロジェクトや特有の形状に最適ですが、ユニットあたりのコストが高くなる場合があります。
トレードオフの理解
バージンPTFEは強力な材料ですが、万能の解決策ではありません。その限界を理解することが、プロジェクトの失敗を避けるための鍵となります。
バージン材と充填材入りグレード
バージンPTFEは最高の純度と耐薬品性を提供します。しかし、比較的柔らかく、持続的な荷重下では「クリープ」または変形の影響を受ける可能性があります。
より高い圧縮強度や耐摩耗性を必要とする用途では、充填材入りPTFEグレードを検討してください。ガラス、カーボン、ブロンズなどの充填材は特定の機械的特性を向上させるために追加されますが、これにより耐薬品性がわずかに低下したり、電気的特性が変化したりする可能性があります。
形状要因のコスト
標準シートは原材料です。部品の最終コストは、加工の複雑さに大きく影響されます。複雑な部品や大量生産の部品の場合、ソリッドシートから機械加工するよりも、カスタム成形または押出成形を検討する方が経済的かもしれません。
シートを選択する場合
PTFEシートは、平らな部品（スライドプレートなど）を作成したい場合、またはソリッドブロックから三次元部品を機械加工したい場合に適切な選択です。アプリケーションが単純なスリーブやロッドである場合、最初からその特定の形状を購入する方が、大きなシートから機械加工するよりもはるかに効率的です。
アプリケーションに最適な選択をする
適切なPTFEフォーマットを選択することは、あなたの主な目的にかかっています。
- 主な焦点が一般的なプロトタイピングまたは機械加工である場合： コストと汎用性のバランスをとるために、標準またはカスタムカットシートの6mmまたは12mmなどの一般的な厚みから始めてください。
- 主な焦点が薄い柔軟なガスケットまたはライナーの作成である場合： 適切な柔軟性と厚みを得るために、PTFEシートではなく、PTFEフィルムまたはフォイルを探すべきです。
- 主な焦点が過酷な荷重支持部品である場合： 厚いPTFEプレートを指定し、関連する材料費と加工費を覚悟するか、適切な充填材入りPTFEグレードを検討してください。
最終的に、材料の形状要因を特定の設計要件と一致させることが、PTFEの強力な特性を効果的に活用するための鍵となります。
要約表：
| パラメータ | 標準範囲 | 主な詳細 |
|---|---|---|
| 厚み | 1 mm ～ 150 mm | <1 mm はフィルム/フォイルとして分類 |
| 標準シートサイズ | 1200 mm x 1200 mm | 効率的なCNC加工に最適 |
| カスタムサイズ | 広く利用可能 | 特定のプロジェクト寸法に合わせた調整 |
カスタムPTFEソリューションが必要ですか？
KINTEKは、半導体、医療、研究所、産業分野向けに、シールやライナーからカスタムラボウェアまで、高精度PTFE部品の製造を専門としています。プロトタイプから大量注文までカスタム加工を提供し、お客様のプロジェクトがバージンPTFEの優れた耐薬品性と熱安定性の恩恵を受けることを保証します。
仕様についてご相談いただき、お客様のニーズに合わせたお見積もりを取得するには、今すぐKINTEKにお問い合わせください。

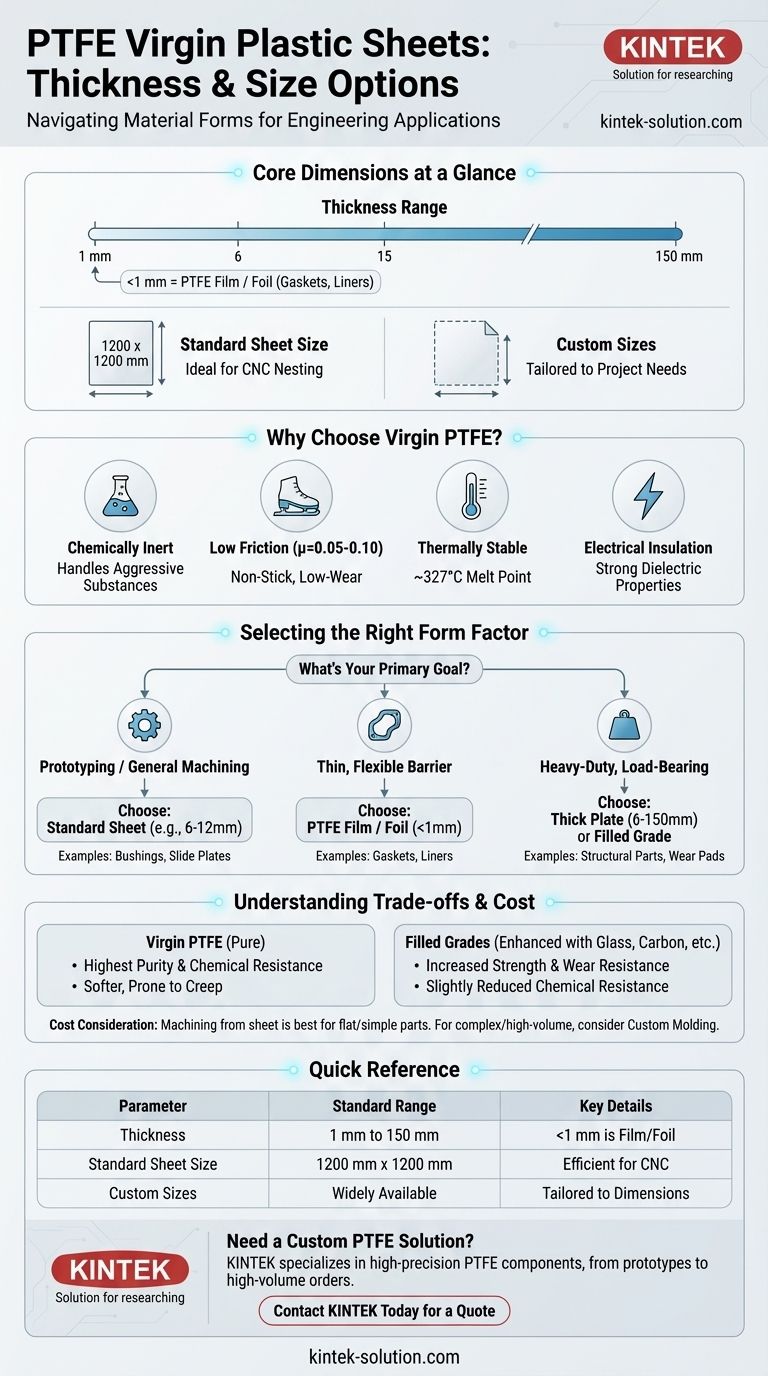

ビジュアルガイド
