Ptfe Oリングの取り付け時に取るべき予防措置は何ですか？恒久的な損傷とシール不良を避ける

PTFE Oリングを取り付ける際の最も重要な予防措置は、材料を伸ばしたり、切り傷をつけたりしないことです。柔軟なエラストマーとは異なり、PTFEは弾性がほとんどない硬いプラスチックであるため、鋭いネジ山やエッジの上から無理に押し込むことによって生じた変形は永久的なものとなり、シールの完全性を損ないます。確実な取り付けには、ハードウェアの綿密な準備とOリング自体の慎重な取り扱いが必要です。

PTFE Oリングの核となる課題は、「復元力」または弾力性の欠如です。取り付けを輪ゴムを引っ張って所定の位置にはめる作業としてではなく、切り傷、へこみ、過度の伸張を許さない、精密にフィットさせるべきデリケートな部品として扱う必要があります。

PTFE Oリングの取り付け時に取るべき予防措置は何ですか？恒久的な損傷とシール不良を避ける

課題：PTFEの特有の性質を理解する

確実なシールを確保するためには、まず材料を尊重する必要があります。PTFE（ポリテトラフルオロエチレン）は、ニトリルやバイトンなどの一般的なエラストマーとは根本的に異なる挙動を示し、これらの違いが取り付け手順全体を決定します。

低い弾性（「伸張禁止」ルール）

PTFEは弾性記憶が非常に乏しいです。ゴム製のOリングは大きく伸ばしても元の形状に戻りますが、PTFE Oリングを伸ばすと永久に変形します。

この復元力の欠如は、組み立て中に過度に伸ばされた場合、信頼性の高いシールを形成するために必要な圧縮力（締め付け）を提供しないことを意味します。

クリープと永久変形

圧縮荷重の下では、PTFEはクリープ（冷間流動）の影響を受けます。これは材料が時間とともにゆっくりと変形する現象です。このため、PTFE Oリングはグロメット（受け溝）の表面によく密着し、密閉性を高めます。

しかし、これは同時に、一度セットされると元に戻らないことを意味します。一度圧縮されると元の寸法に戻らないため、一回限りの使用部品となります。

物理的損傷への感受性

PTFEは比較的柔らかい材料です。ハードウェアのグロメットにある鋭い角、ネジ山、またはバリによって容易に切り傷をつけられたり、引っかかれたり、へこんだりする可能性があります。

Oリングの表面のわずかな不完全さも、漏れ経路を生み出し、シールの完全性を即座に損ないます。

正しい取り付け手順

確実な取り付けとは、準備と丁寧な取り扱いに焦点を当てた体系的なプロセスです。

取り付け前の確認

Oリングに触れる前に、ハードウェアを検査します。グロメット（Oリングが収まる溝）は完全に清掃され、バリ、金属の切りくず、その他の汚染物質がない状態である必要があります。

Oリングが乗り越えなければならないすべての先端のエッジと角には、切断を防ぐためにR（丸み）または面取りが施されていることを確認してください。

Oリングの取り扱い

Oリングを無理に押し込んだり、引き伸ばしたりしないでください。ネジ山などの鋭利な部分の上に取り付ける場合は、取り付け工具または保護スリーブを使用してリングを誘導し、接触を防ぎます。

Oリング自体も慎重に取り扱い、組み立て前に切り傷や溶接スパッタ、塗料、その他の破片で汚染されていないことを確認してください。

配置と潤滑

PTFEは本来摩擦係数が低いため、取り付けにグリースや潤滑剤は必要ありません。この材料は本質的に滑りやすいため、スムーズな配置に役立ちます。

特殊なスロット付きPTFE Oリングを使用する場合は、スロットがシステム圧力と反対側を向くように配置されていることを確認してください。この設計は低い弾性を補うのに役立ちますが、正しく取り付けられている場合に限ります）。

トレードオフと落とし穴の理解

PTFEの特有の性質を無視すると、即座に、または最終的にシール不良につながります。これらの一般的な落とし穴を認識しておくことが不可欠です。

一回限りの使用は提案ではない

PTFE Oリングを再利用しようとすることは、失敗の主な原因です。クリープにより、使用済みのOリングは最初の取り付け溝に合わせてすでに永久に変形しています。二度目のシールは正しく機能しません。

システム汚染のリスク

取り付け中にPTFE Oリングがこすれたり、へこんだりすると、小さな粒子が剥がれてシステムを汚染する可能性があります。これは、半導体や食品加工などの高純度用途では特に重要です。

これは、PTFEコーティングされたOリングでもリスクがあります。コーティングが剥がれてプロセス流体に異物を混入させる可能性があるためです。

不適切な圧縮とアライメント

ガスケットと同様に、不適切または不均一な力を加えると、Oリングが隙間に押し出されたり、適切にシールできなかったりする可能性があります。コンポーネントが正しく位置合わせされていること、およびボルトが適切な順序で締め付けられ均一な圧力がかかることを確認してください。

目標に合った正しい選択をする

信頼性が高く長持ちするシールを達成するためには、取り付け技術が用途の要求に適合している必要があります。

静的な化学的シーリングが主な焦点の場合： グロメット表面を細心の注意を払って準備し、鋭利なエッジがないことを確認し、Oリングを伸ばさずにそっと配置します。
動的用途を検討している場合： 極度の注意を払って進めてください。純粋なPTFEは耐摩耗性が低いため、非常に低速、低圧の動的シールにのみ使用し、寿命が限られていることを認識してください。
システム純度が主な焦点の場合： 絶対的な清潔さが最も重要です。グロメットとOリングの両方を汚染物質がないか検査し、組み立て中に材料が削れるのを防ぐためにガイドツールを使用します。

結局のところ、PTFEで確実にシールを成功させるには、材料の性質に逆らうのではなく、それに対応することが重要です。

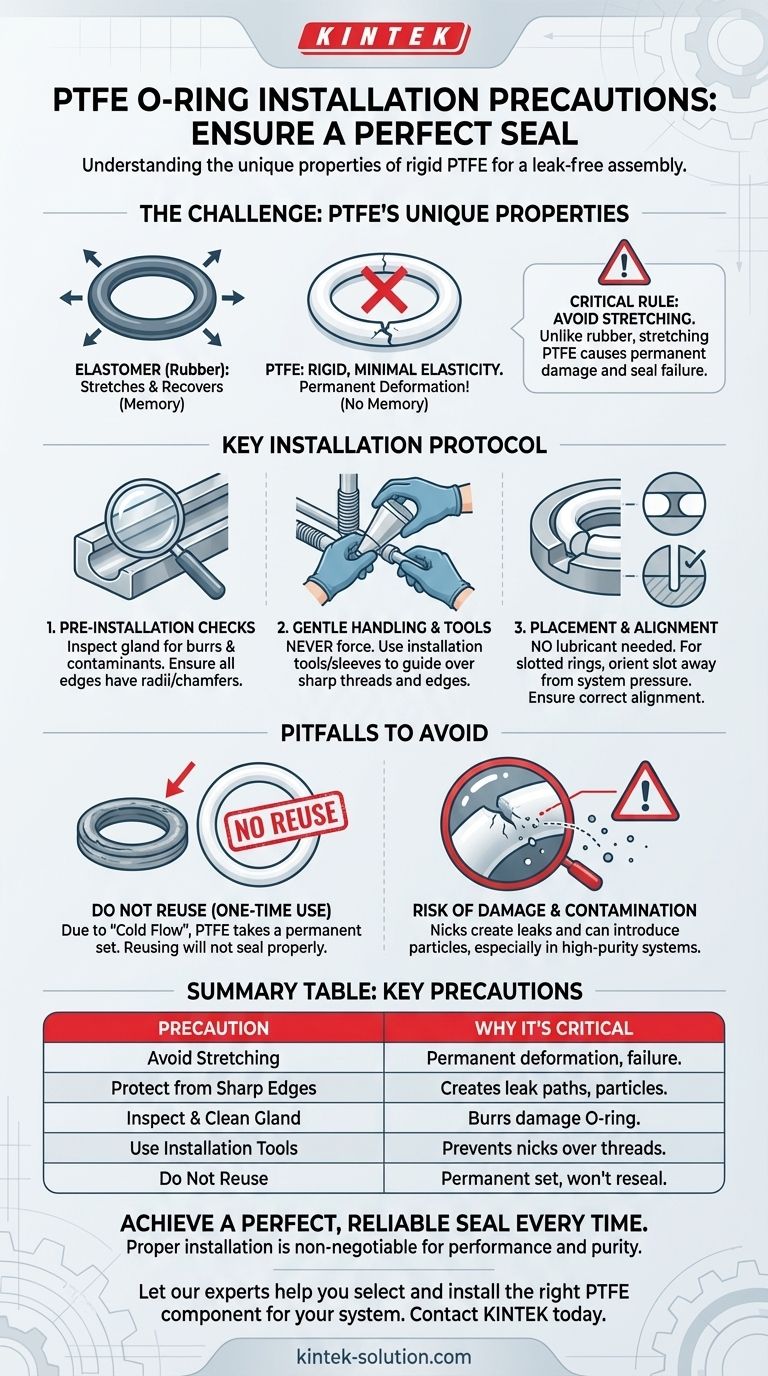

要約表：

重要な予防措置	重要である理由
伸張を避ける	PTFEは弾性が低いため、伸張は永久的な変形とシール不良を引き起こします。
鋭利なエッジから保護する	PTFEは柔らかく、簡単に切り傷やへこみができ、漏れ経路を生じます。
グロメットの検査と清掃	バリや汚染物質はOリングを損傷し、シールの完全性を損なう可能性があります。
取り付け工具を使用する	ガイドやスリーブは、ネジ山やエッジを乗り越える際の損傷を防ぎます。
再利用しない	PTFE Oリングはクリープにより永久的なセットがかかるため、一回限りの使用です。

毎回、完璧で信頼性の高いシールを実現します。
