高圧用途では、シール材の選択が極めて重要です。 充填ポリテトラフルオロエチレン（PTFE）ガスケットが使用されるのは、ガラス、カーボン、グラファイトなどのフィラーを添加することで、材料の強度と耐変形性が劇的に向上するためです。この補強により、ガスケットは標準的な未充填PTFEでは破損してしまうような高圧下でも、高い機械的負荷に耐え、信頼性の高いシールを維持することができます。
標準的なPTFEは優れた耐薬品性を提供しますが、比較的柔らかい材料であり、高圧下で変形したり「クリープ」したりする傾向があります。これによりシール性が損なわれ、特に高圧システムでは漏れにつながります。フィラーの添加は、PTFEの他の有用な特性を犠牲にすることなく、高圧サービスに必要な機械的強度を提供する工学的な解決策です。
未充填PTFEの根本的な問題
充填PTFEの価値を理解するには、まず機械的に過酷な状況における標準的な、つまり「バージン」材料の固有の限界を認識する必要があります。
「クリープ」と冷間流動の課題
バージンPTFEは、その柔らかさとクリープ（別名冷間流動）を示す傾向で知られています。これは、フランジボルトからの締め付け力のような持続的な圧縮荷重の下で、材料がゆっくりと変形し、意図されたシール領域から流れ出ることを意味します。この材料の損失はシール性を損ない、特に高圧システムでは必然的に漏れにつながります。
機械的応力下での限界
この変形しやすい性質により、未充填PTFEガスケットは、大きな圧力を封じ込めるために高いボルト荷重が必要な用途には不向きです。優れた耐薬品性が求められる低圧シナリオには優れていますが、激しい機械的ストレス下でシールを維持するための構造的完全性が欠けています。
フィラーがPTFEの性能をどのように変えるか
PTFEベースにフィラー材料を添加することは、その機械的弱点を克服するための的を絞った戦略です。フィラーはポリマーマトリックス内の補強材として機能します。
圧縮強度の向上
ガラス、カーボン、グラファイトなどのフィラーは、柔らかいPTFEに剛性と構造的サポートを追加します。この補強により、材料の圧縮強度が劇的に向上し、バージンPTFEを悩ませるクリープや冷間流動に対する耐性がはるかに高まります。これにより、ガスケットは過度に押し出されることなく、より高いフランジ荷重に耐えることができるようになります。
耐摩耗性と熱特性の向上
特定のフィラーは追加の利点を提供します。例えば、ブロンズ充填PTFEは優れた熱伝導率を提供し、高温や頻繁な始動・停止サイクルを伴う用途での熱放散に役立ちます。これにより、油圧ピストンリングなどの動的で高圧なコンポーネントに適しています。
トレードオフと限界の理解
充填PTFEは非常に効果的ですが、万能の解決策ではありません。客観的な評価には、その限界を認識する必要があります。
高圧の天井
充填PTFEはバージンPTFEよりも大幅なアップグレードですが、依然として圧力限界があります。極めて高い圧力を伴う用途では、金属ガスケットがしばしばより優れた選択肢となります。金属固有の強度は、強化ポリマーでさえ匹敵できないレベルの機械的完全性を提供します。
変化した耐薬品性
バージンPTFEの主な利点は、そのほぼ普遍的な化学的不活性です。フィラーを導入すると、これがわずかに損なわれる可能性があります。例えば、ガラス充填PTFEは、強アルカリやフッ化水素酸と併用すべきではありません。これらの化学物質はガラスフィラー材料を攻撃する可能性があるためです。プロセス媒体と特定のフィラーが適合することを常に確認する必要があります。
熱的な限界点
PTFEには上限温度（通常約260°Cまたは500°F）があります。フィラーはこの範囲内で性能を向上させる可能性がありますが、ベースのPTFEが定格を超える温度に長時間さらされた場合に分解するのを防ぐことはできません。そのような場合、ガスケットは劣化し、破損する可能性があります。
用途に合わせた正しい選択をする
適切なガスケット材料の選択は、システムの特定の要求事項に完全に依存します。
- 主な焦点が低圧から中圧での極端な化学的不活性である場合： バージン（未充填）PTFEが最良かつ最も費用対効果の高い選択肢となることがよくあります。
- 主な焦点が過酷な化学物質を伴う高圧または高温システムのシールである場合： 充填PTFEは、バージンPTFEに欠けている必要な機械的強度とクリープ耐性を提供します。
- 主な焦点がPTFEの能力を超える極めて高い圧力のシールである場合： より優れた機械的完全性のために、金属またはセミメタリックガスケットを評価する必要があります。
結局のところ、充填PTFEを選択することは、過酷なサービス環境のために材料の機械的特性を向上させるための工学的決定です。
要約表：
| 側面 | バージンPTFE | 充填PTFE |
|---|---|---|
| 圧縮強度 | 低い（クリープしやすい） | 高い（変形に強い） |
| 理想的な圧力範囲 | 低〜中程度 | 高圧 |
| 耐薬品性 | 優れている（普遍的） | 優れている（フィラーの適合性を確認） |
| 主な限界 | 高負荷で破損する | 高圧の天井がある |
高圧用途で信頼性の高いシールが必要ですか？
KINTEKでは、半導体、医療、実験室、産業分野向けにカスタム充填ガスケットを含む精密PTFE部品の製造を専門としています。当社の専門知識により、プロトタイプから大量生産まで、特定の圧力、温度、化学的要件に対応するために正確に必要なフィラーと特性を備えたコンポーネントを入手できます。
お客様のためにソリューションを設計させてください。今すぐ専門家にご連絡いただき、プロジェクトについてご相談ください！

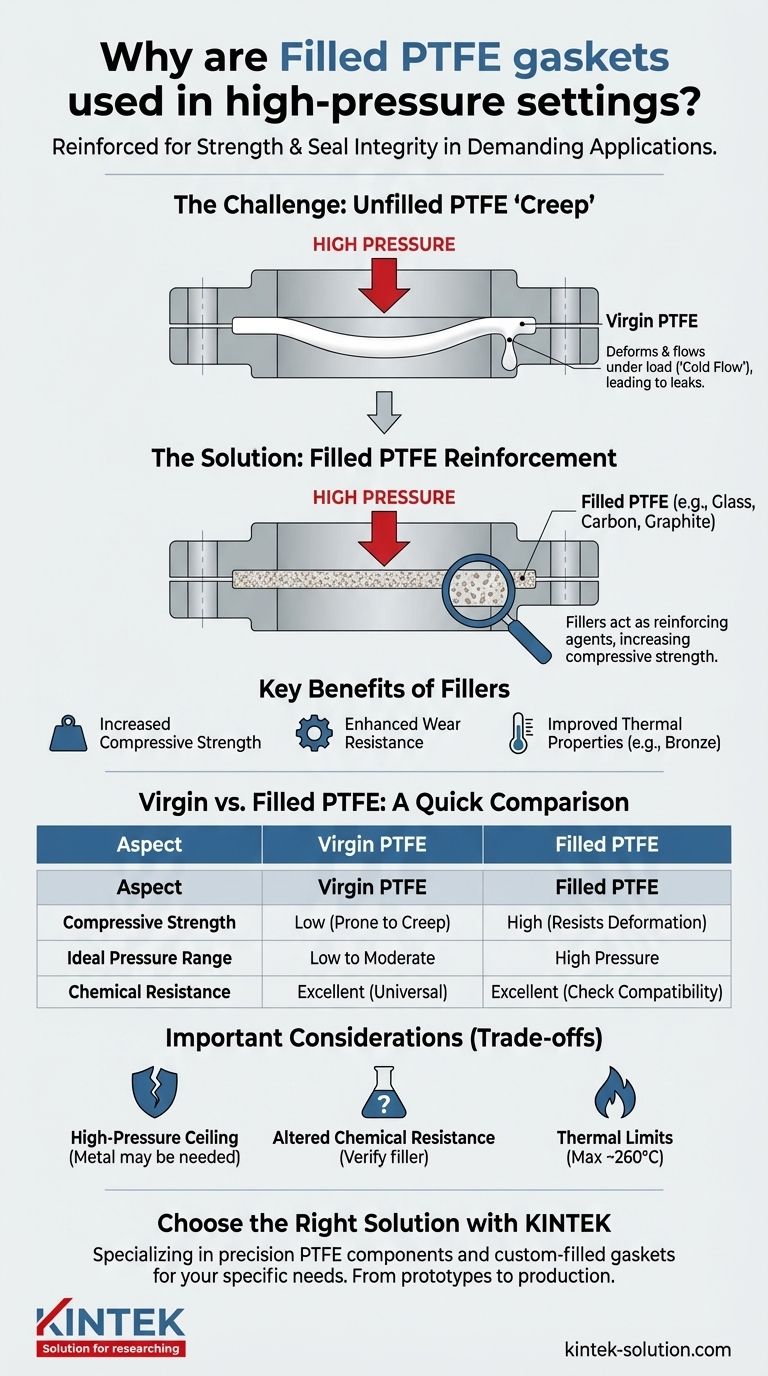

ビジュアルガイド
