テフロン製グランドパッキンはどのように製造されるのか？耐久性のあるカスタムシールのためのガイド

本質的に、テフロン製グランドパッキンの製造は、原材料であるPTFE（ポリテトラフルオロエチレン）樹脂を、耐久性のある編組シーリング材へと変換する多段階のプロセスです。これには、ベースとなるPTFEポリマーの作成、押出成形や編組などのプロセスによる機械的な成形、そして厳しい産業基準を満たすための厳格な品質管理の実施が含まれます。

重要な点は、単一の製造方法ではなく、その方法がどのように適応されるかということです。メーカーは、ベースとなるPTFEにグラファイトなどの材料を含浸させたり、アラミド繊維で補強したりすることで、高温、高圧、研磨性流体といった特定の運転上の課題を解決するために設計された、異なる種類のパッキンを作成します。

テフロン製グランドパッキンはどのように製造されるのか？耐久性のあるカスタムシールのためのガイド

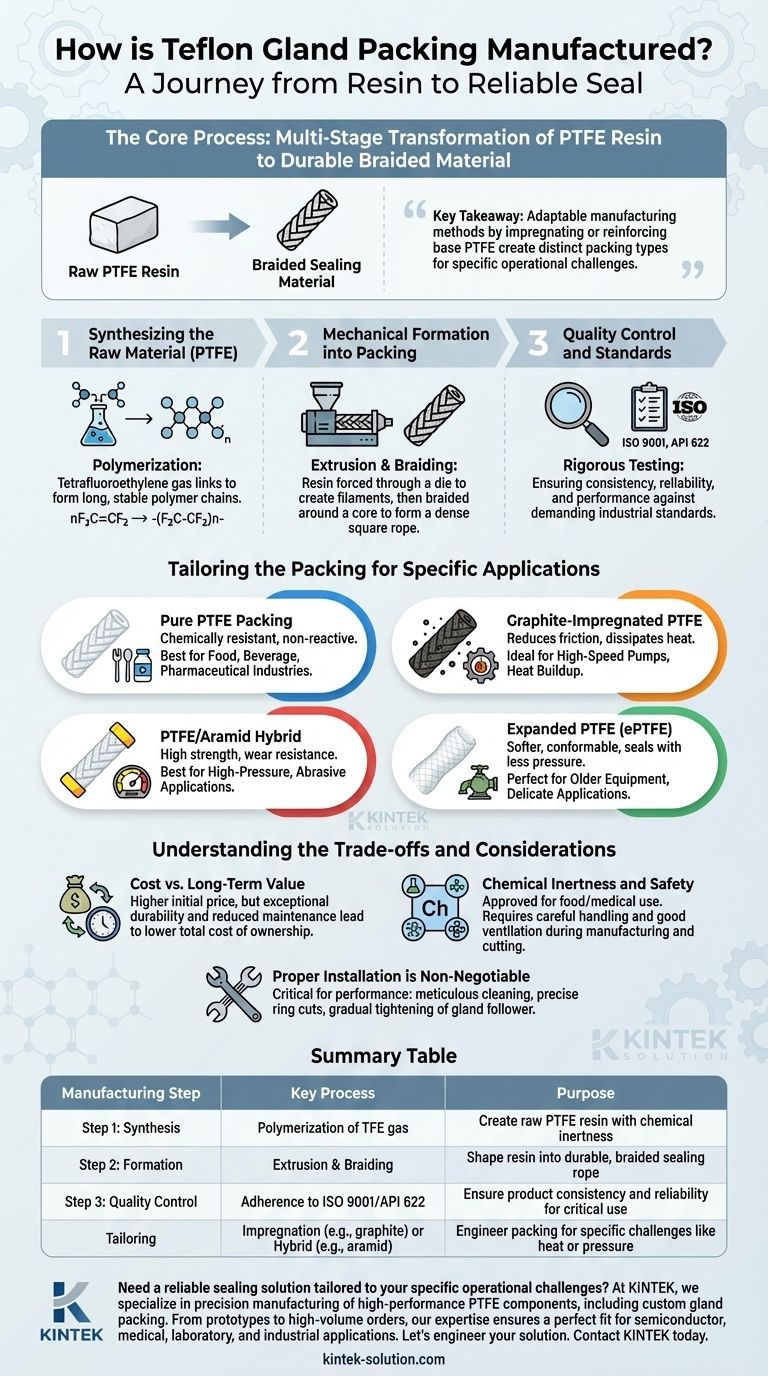

基礎となる製造プロセス

原材料から最終的な産業用シールに至るまでの道のりは、明確な化学的段階と機械的段階を経て行われます。各ステップは、最終製品の性能と信頼性にとって極めて重要です。

ステップ1：原材料（PTFE）の合成

プロセスは、テトラフルオロエチレンガスの化学的重合から始まります。触媒と高圧加熱を用いたラジカル反応により、個々のガス分子（モノマー）が結合して、長くて安定したポリマー鎖を形成します。

この反応、nF2C=CF2 → -(F2C-CF2)n-により、極端な耐薬品性と低摩擦性で知られる基礎材料である、未加工のPTFE樹脂が生成されます。

ステップ2：パッキンへの機械的成形

PTFE樹脂が製造されたら、加工可能な形状に変換する必要があります。これは通常、樹脂を押出ダイを通して押し出し、長くて連続したフィラメントまたはテープを作成する押出成形によって行われます。

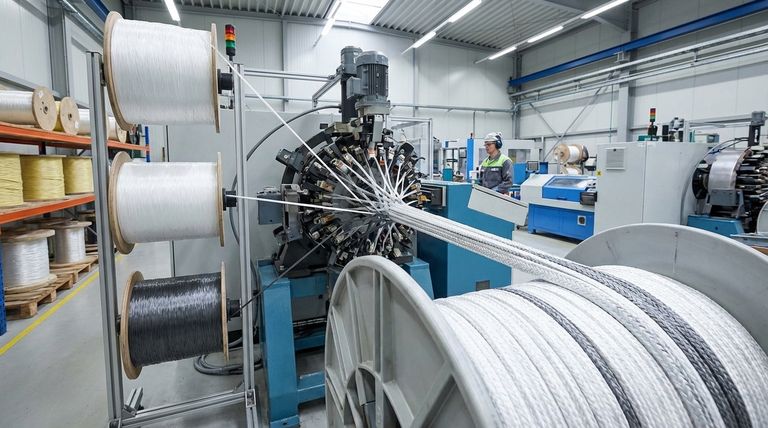

これらのフィラメントは、その後、コアの周りに編み込まれ、グランドパッキン特有の密度の高い正方形断面のロープを形成します。編組のきつさとパターンは、パッキンの密度と耐圧能力に直接影響します。

ステップ3：品質管理と基準

製造工程全体を通じて、メーカーは一貫性と信頼性を確保するために、ISO 9001などの厳格な品質管理システムを遵守します。

特定の要求の厳しい用途では、パッキンは、特に漏れ排出サービスにおけるシーリング材の性能を評価するAPI 622などの規格に対して試験されることがあります。これにより、最終製品が重要な産業用途で信頼できることが保証されます。

特定の用途に合わせたパッキンの調整

テフロンパッキンの真の多用途性は、特定の特性を向上させるために、製造中にベースとなるPTFE材料を改変することから生まれます。

純粋なPTFEパッキン

これは最も耐薬品性の高い形態であり、編組PTFEのみで構成されています。その非反応性および非汚染性により、食品、飲料、製薬業界の用途における標準的な選択肢となります。

グラファイト含浸PTFEパッキン

このバリアントでは、微細なグラファイト粒子が編組前にPTFE材料に組み込まれます。グラファイトは潤滑剤として機能し、シャフトの摩擦を低減し、さらに重要なこととして熱を放散させます。これにより、熱の蓄積が主な懸念事項となる高速ポンプに最適です。

PTFE/アラミドハイブリッドパッキン

高圧および研磨用途には、ハイブリッド構造が使用されます。このパッキンは、優れた強度と耐摩耗性を提供するアラミド繊維（ケブラーなど）でコーナーまたはストランド全体が作られていることがよくあります。PTFEは低摩擦のシーリング面を提供し、アラミドは構造的完全性を提供します。

延伸PTFE（ePTFE）パッキン

延伸PTFEは、特定の条件下でPTFEを急速に引き伸ばすことによって作られる、より柔らかく、より順応性の高い材料です。この柔軟性により、グランド圧力を低く抑えながら優れたシールを形成できるため、古い機器や繊細な取り扱いを必要とする用途に最適です。

トレードオフと考慮事項の理解

非常に効果的である一方で、テフロン製グランドパッキンを選択するには、その運転上および財務上の影響を明確に理解する必要があります。

コスト対長期的な価値

テフロン製グランドパッキンは、従来のグラファイトや植物繊維パッキンと比較して、通常、初期購入価格が高くなります。

しかし、その優れた耐久性、メンテナンスの必要性の低減、および高価な漏れやダウンタイムの防止能力により、機器のライフサイクル全体を通じて総所有コストが大幅に低くなることがよくあります。

耐薬品性と安全性

完成した製品は驚くほど安全で化学的に不活性であるため、食品および医療用途での承認を得ています。ただし、製造時には、関与する化学物質を慎重に取り扱う必要があります。

パッキンを取り扱ったり切断したりする際は、粉塵粒子を吸入しないように十分な換気を確保する必要があります。

適切な設置は譲れない

最も高度なパッキンも、不適切に設置されれば失敗します。製造品質は設置品質によって一致されなければなりません。これには、グランドボックスの徹底的な清掃、きれいな斜め継ぎ手での正確なリングの切断、過剰圧縮を避けるためのグランドフォロワの均一で段階的な締め付けが含まれます。

目標に合わせた正しい選択をする

解決すべき主な課題に基づいてパッキンを選択してください。

主な焦点が極度の耐薬品性である場合： 食品、飲料、または製薬用途における比類のない不活性性のため、純粋なPTFEパッキンを選択してください。
主な焦点が高温または高速性能である場合： グラファイト含浸PTFEパッキンを選択し、放熱性を高め、摩擦を低減します。
主な焦点が高圧または研磨性流体である場合： PTFE/アラミドハイブリッドパッキンは、押出しを防ぐために必要な強度と耐摩耗性を提供します。
主な焦点が古い、またはわずかに摩耗した機器のシーリングである場合： 延伸PTFEは、最小限のグランド圧力で信頼性の高いシールを作成するための優れた順応性を提供します。

結局のところ、テフロンパッキンがどのように製造され、変更されるかを理解することが、運転上の信頼性と長期的な効率を保証する材料を選択するための鍵となります。

要約表：

製造ステップ	主要プロセス	目的
ステップ1：合成	TFEガスの重合	耐薬品性のあるPTFE樹脂の作成
ステップ2：成形	押出成形と編組	樹脂を耐久性のある編組シーリングロープに成形する
ステップ3：品質管理	ISO 9001/API 622の遵守	重要な用途における製品の一貫性と信頼性の確保
調整	含浸（例：グラファイト）またはハイブリッド（例：アラミド）	熱や圧力などの特定の課題に対応するためにパッキンを設計する
