適切なPTFEガスケットを選択するには、単なるチェックリストを超えて、特定の運転条件、すなわち化学的媒体、温度、圧力を、正しい種類のPTFE材料と体系的に照合する必要があります。バージンPTFE、フィラー入りPTFE、またはエクスパンデッドPTFEのいずれかを選択すること、そしてガスケットの厚さは恣意的なものではなく、シール（パッキン）の安全性と信頼性に直接影響を与える重要なエンジニアリング上の決定です。
PTFEガスケットの選択は、本質的にトレードオフの管理です。材料の比類のない耐薬品性と、主に圧力下でのクリープ（「コールドフロー」）の傾向という固有の機械的弱点とのバランスを取ることになります。適切な選択は、その長所を強化しつつ、短所を補うものです。
運転条件の分析
材料を選択する前に、ガスケットが使用される環境の全体像を把握しておく必要があります。これらの条件を正確に定義できないことが、シールの失敗の最も一般的な原因となります。
化学的適合性：PTFEの核となる強み
テフロンという商品名で知られるポリテトラフルオロエチレン（PTFE）は、その化学的不活性で有名です。ほとんどすべての工業用化学物質や溶剤に対して耐性を持ちます。
この広範な耐性により、化学処理、製薬、食品・飲料業界など、攻撃性の高い媒体や高純度な媒体にとって、標準的な選択肢となります。
温度と圧力
化学的には安定していますが、PTFEの機械的特性は温度に非常に敏感です。温度が上昇すると、材料は軟化し、特に圧力下では変形やクリープに対してより脆弱になります。
ガスケットが耐用期間中に耐える必要がある複合的なストレスであるため、温度や圧力のサイクリングを含む完全な動作範囲を知る必要があります。
フランジの表面状態
シーリング面の状態は重要な要素です。それは完璧で新しい剛性の高い鋼鉄フランジですか、それともガラスライニングやプラスチックのような古くて反りのある、またはデリケートな表面ですか？効果的なシールを形成するためには、ガスケットはいかなる表面の不規則性にも適合できなければなりません。
適切なPTFEガスケットの種類の選択
すべてのPTFEが同じというわけではありません。材料は、主にコールドフローの問題を解決するために、特定の課題に対応するように設計された異なるカテゴリに分類されます。
バージンPTFE：純粋さと一般用途向け
バージンPTFEは、純粋で未加工のポリテトラフルオロエチレンです。最高の耐薬品性を持ち、FDA規制に準拠しているため、食品、飲料、製薬用途の標準となります。
しかし、最も柔らかいバリエーションであり、クリープやコールドフローの影響を受けやすいため、高圧または高温用途での使用は制限されます。
フィラー入りPTFE：機械的強度の向上
フィラー入りPTFEガスケットには、PTFEマトリックスにガラス、カーボン、グラファイトなどの充填材がブレンドされています。これらの充填材はコンクリートの鉄筋のように機能し、ガスケットの機械的特性を大幅に向上させます。
この補強により、クリープが劇的に減少し、耐摩耗性が向上し、より高い温度と圧力での使用が可能になります。トレードオフとして、使用する充填材に応じて耐薬品性がわずかに低下します。
エクスパンデッドPTFE（ePTFE）：適合性と低応力シール向け
エクスパンデッドPTFEは、高い適合性を持つ独特の多方向性繊維構造を持っています。非常に柔らかく圧縮性があり、ガラスやプラスチックなどの不規則、損傷、または壊れやすいフランジ表面に密着したシールを形成できます。
ePTFEは非常に低いボルトトルクでシールできるため、デリケートなフランジの損傷を防ぐために重要です。優れた柔軟性を提供しながら、優れた耐薬品性を維持します。
トレードオフと落とし穴の理解
適切なガスケットを選択するには、材料の限界を認識し、一般的な間違いを避ける必要があります。
クリープ（コールドフロー）の問題
クリープとは、PTFEが圧縮荷重がかかっている点からゆっくりと変形し、「流れる」傾向です。この弛緩により、ボルトトルクが失われ、最終的に漏れにつながる可能性があります。
高温高圧はクリープを加速させます。フィラー入りPTFEは、この問題に対処するために特別に開発されました。
ガスケットの厚さ：バランスの取り方
よくある間違いは、「厚いほど良い」と思い込むことです。厚いガスケットはフランジの不完全性をより良く埋めることができますが、クリープしたりフランジから押し出されたりする材料が多くなることにもなります。
フランジを確実にシールできる可能な限り薄いガスケットを使用してください。特に滑らかで剛性の高いフランジを使用する高圧システムでは、薄いガスケットの方がブローアウトやクリープに対する耐性が高くなります。
設置は選定と同じくらい重要
最も先進的なガスケットでも、不適切に設置されれば失敗します。フランジ表面は清潔で乾燥している必要があります。ボルトには潤滑油を塗り、ガスケット全体に均一な圧縮荷重がかかるように、交差法または「スター」パターンで徐々に締め付ける必要があります。
PTFEガスケットを再利用しないでください。一度圧縮されると永久的なセット（変形）が生じ、二度目のシールでは信頼性の高いシールを提供できません。
アプリケーションに最適な選択を行う
定義した運転条件を使用して、最終的な選択を導いてください。
- 化学的純度またはFDA準拠が主な焦点の場合： バージンPTFEから始めるべきですが、温度と圧力がその限定的な機械的範囲内にあることを確認してください。
- 高圧または高温が関わるアプリケーションの場合： クリープによるシール失敗を防ぐために、フィラー入りPTFEを使用する必要があります。媒体と適合する充填材を選択してください。
- デリケートなフランジ、損傷したフランジ、または不均一なフランジをシールする場合： 優れた適合性と低い着座応力により、エクスパンデッドPTFE（ePTFE）が理想的な選択肢です。
- システムが大幅な熱サイクルを経験する場合： 温度変動を通じてシールをより良く維持できるため、フィラー入りPTFEを選択してください。
特定のPTFEバリエーションを正確な運転条件に体系的に照合することにより、信頼性が高く、安全で、長持ちするシールを確保できます。
要約表：
| PTFEの種類 | 最適用途 | 主な特性 | 主な制限 |
|---|---|---|---|
| バージンPTFE | 化学的純度、FDA準拠 | 最高の耐薬品性 | クリープを受けやすい、圧力/温度が限定的 |
| フィラー入りPTFE | 高圧/高温 | 補強され、クリープが減少 | 耐薬品性がわずかに低下 |
| エクスパンデッドPTFE (ePTFE) | デリケート/不均一なフランジ | 高い適合性、低い着座応力 | 最高圧力には不向き |
KINTEKで信頼性が高く長持ちするシールを確保
適切なPTFEガスケットの選択は、オペレーションの安全性と効率にとって極めて重要です。KINTEKは、シール、ガスケット、ライナー、カスタムラボウェアを含む高性能PTFE部品の精密製造を専門としています。
当社は、材料の完全性が譲れない半導体、医療、製薬、産業処理などの要求の厳しい業界にサービスを提供しています。当社の専門知識により、バージンPTFE、フィラー入りPTFE、エクスパンデッドPTFEのいずれであっても、お客様の特定の化学物質、温度、圧力条件に完全に適合する適切な材料を入手できます。
当社が提供するもの：
- 専門的なガイダンス： 当社のチームが材料のトレードオフをナビゲートし、シール失敗を防ぐお手伝いをします。
- カスタム製作： プロトタイプ開発から大量生産まで、お客様の正確な仕様に合わせてソリューションを調整します。
- 品質保証： 精密な製造により、すべての部品の一貫性と信頼性が保証されます。
シーリング性能を偶然に任せないでください。今すぐ当社の専門家にご連絡いただき、アプリケーションの要件についてご相談の上、カスタムソリューションの見積もりを取得してください。

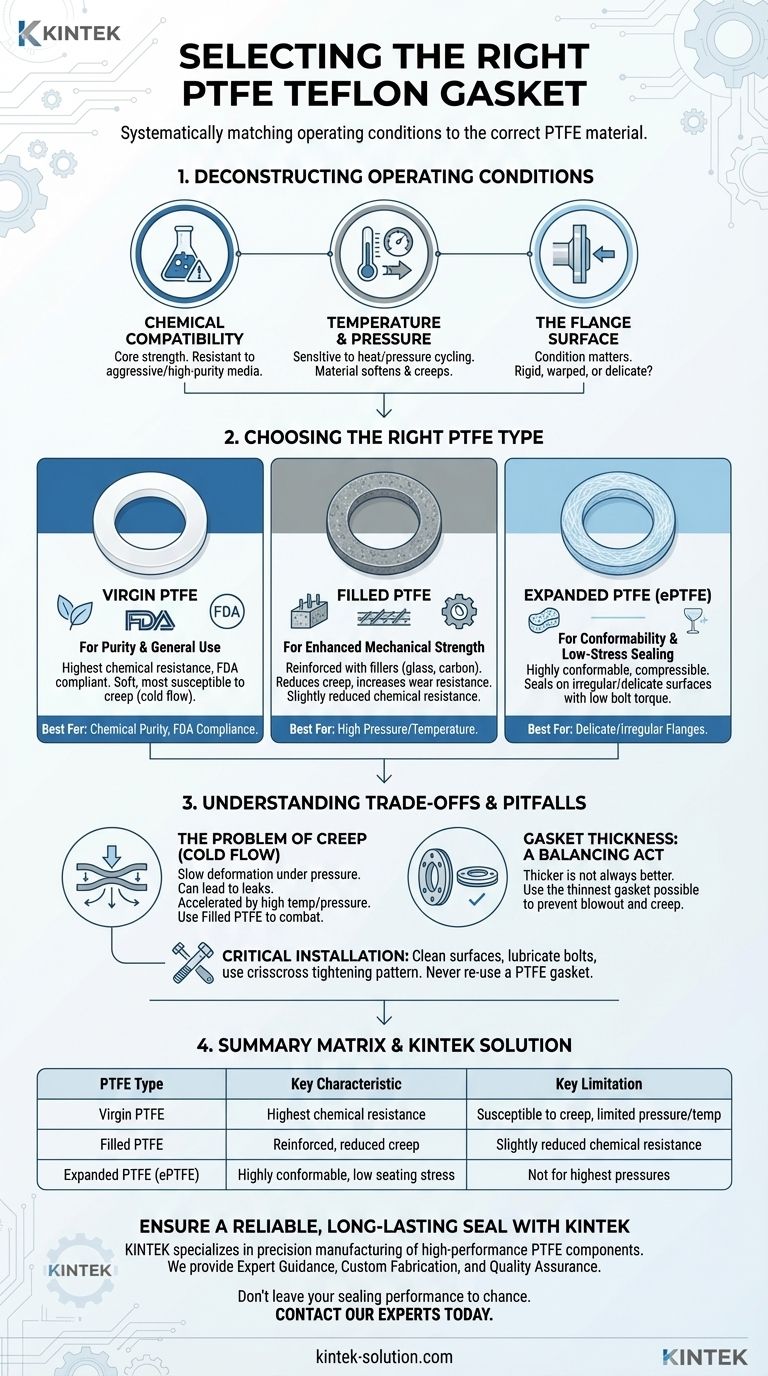

ビジュアルガイド
