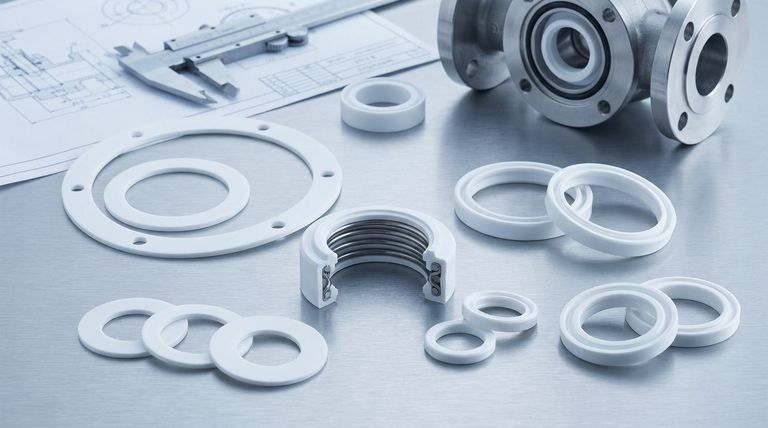

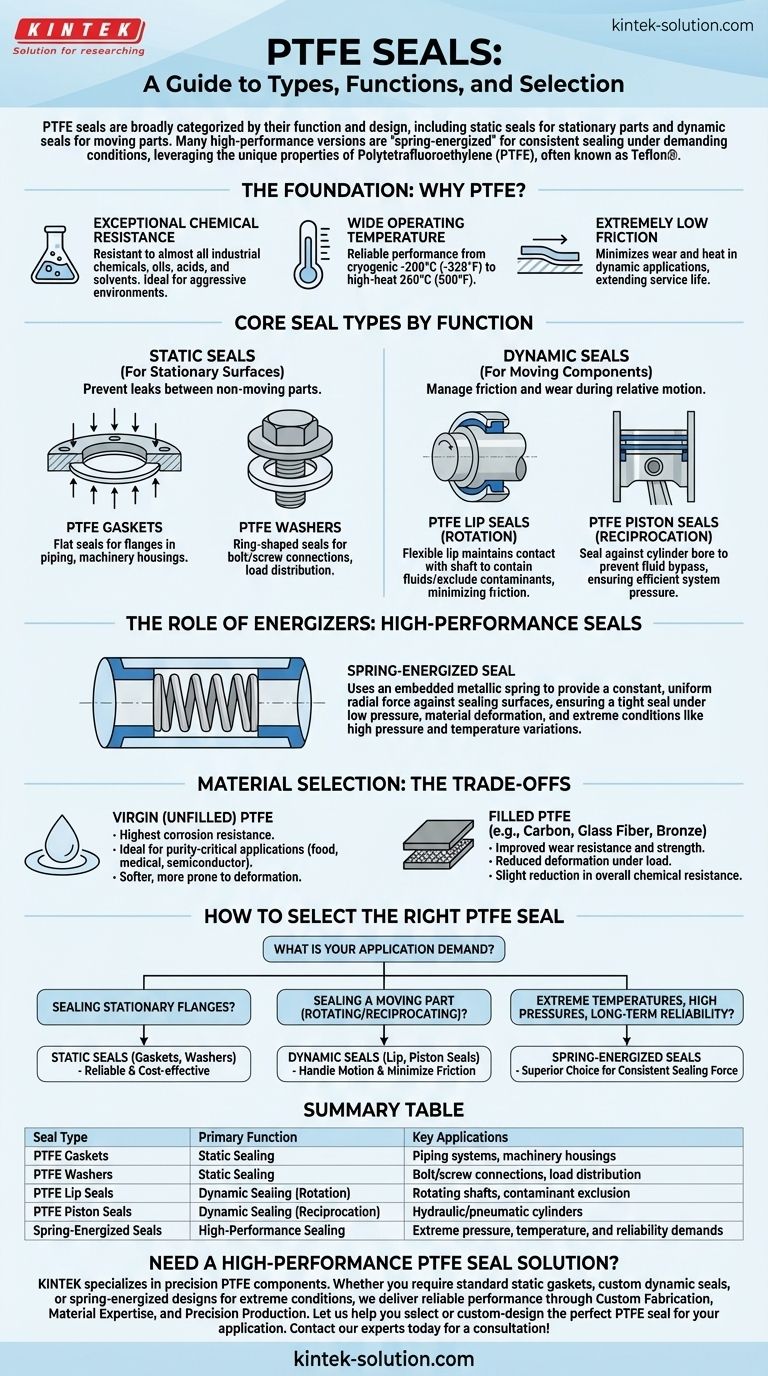

PTFEシールは、その機能と設計によって大きく分類されます。これには、ガスケットのような単純な静的シールから、リップシール、ピストンシール、回転シールなどの高度な動的シールが含まれます。多くの高性能バージョンは、ポリテトラフルオロエチレン（PTFE、しばしばテフロン®という商品名で知られる）の独自の特性を活用し、過酷な動作条件下で一貫したシールを保証するために「ばね付勢」されています。
シールを選択する際の重要な区別は、静的用途（固定部品のシール）と動的用途（可動部品のシール）の間にあります。最終的な選択は、システムの圧力、温度、および動きによって絞り込まれ、必要な特定の設計とPTFE材料が決定されます。
基礎：PTFEが主要なシーリング材料である理由
シール自体を分類する前に、なぜPTFEが過酷な環境で選ばれる材料なのかを理解することが不可欠です。その特性は、シールの性能と適用範囲に直接影響します。
卓越した耐薬品性
PTFEは事実上不活性であり、ほぼすべての工業用化学薬品、油、酸、溶剤に対して耐性があります。これにより、攻撃的な化学処理および製造環境で非常に価値があります。
広い動作温度範囲
PTFEシールは、-200°C（-328°F）の極低温から260°C（500°F）の高温用途まで、非常に広い温度範囲で信頼性の高い性能を発揮します。
極めて低い摩擦係数
この材料は、固体の材料の中で最も低い摩擦係数の一つを持っています。この「非粘着性」特性は、動的用途における摩耗と発熱を最小限に抑え、シールと装置の両方の耐用年数を延ばします。
機能による主要なシールタイプ
PTFEシールを理解する最も効果的な方法は、それらを主要な機能、つまり静的または動的に分類することです。
静的シール：固定面用
静的シールは、互いに相対的に動かない2つの接合面間の漏れを防ぐように設計されています。その役割は、不完全な部分を埋めてバリアを作成することです。
PTFEガスケットは、配管システムや機械ハウジングなど、2つの固定フランジ間にバリアを作成するために使用される平らなシールです。
PTFEワッシャーは、ボルトやネジの頭の下に使用され、荷重を分散させ、密閉された漏れのない接続を保証するリング状のシールです。
動的シール：可動部品用
動的シールは、回転軸や往復運動するロッドなど、相対的な動きがある場所で機能するように設計されています。その設計は、数百万回のサイクルにわたって摩擦と摩耗を管理する必要があります。
PTFEリップシールは、回転用途向けに設計されています。その柔軟な「リップ」が軸との接触を維持し、流体を封じ込め、汚染物質を排除すると同時に、摩擦を最小限に抑えます。
PTFEピストンシールは、油圧および空圧シリンダーに使用されます。ピストンが前後に動く際に流体のバイパスを防ぐためにシリンダーボアに対してシールし、システムの効率的な圧力を保証します。
高性能シールにおけるエナジャイザーの役割
最も要求の厳しい用途では、PTFEの固有の特性は、エナジャイザー、最も一般的にはばねと呼ばれる内部機構によって強化されます。
ばね付勢シールの仕組み
ばね付勢シールは、PTFEジャケット内に埋め込まれた金属製のばねを使用します。このばねは、シール面に一定かつ均一な半径方向の力を提供します。
この機械的な力により、システム圧力が低い場合でも密閉が保証され、時間の経過に伴う材料の変形、温度変動、およびシールの摩耗が補償されます。
エナジャイザーが不可欠な場合
ばね付勢設計は、極端な条件が関わる用途に必要です。これには、高圧、大きな温度変化（高温および極低温の両方）、および長期にわたる信頼性の高いシーリングが不可欠なシステムが含まれます。
トレードオフの理解：材料の選択
すべてのPTFEが同じではありません。純粋グレードと充填グレードの選択は、化学的純度と機械的強度の間の重要なトレードオフをもたらします。
バージン（未充填）PTFE
これは純粋なポリテトラフルオロエチレンです。最高の耐食性を提供し、純度が最も重要となる食品、医療、または半導体産業の用途に最適です。ただし、荷重下では柔らかく、変形しやすい傾向があります。
充填PTFE
このタイプでは、炭素、ガラス繊維、または青銅などの補強フィラーがPTFEベースに追加されます。これらのフィラーは、耐摩耗性を劇的に向上させ、強度を高め、圧力下での変形傾向を低減します。トレードオフとして、バージンPTFEと比較して全体的な耐薬品性がわずかに低下します。
適切なPTFEシールの選択方法
適切なシールを選択することは、アプリケーションの主要な要求事項を明確に理解することから始まります。
- 静止フランジまたは接続のシーリングが主な焦点である場合： PTFEガスケットやワッシャーなどの単純な静的シールが、最も信頼性が高く費用対効果の高いソリューションです。
- 回転軸や可動ピストンをシールする場合： 動きに対処し摩擦を最小限に抑えるように設計された、リップシールやピストンシールなどの動的シールが必要です。
- アプリケーションに極端な温度、高圧、または揺るぎない長期的な信頼性が要求される場合： 一貫したシール力を維持するためには、ばね付勢PTFEシールが優れた選択肢となります。
これらの基本的なカテゴリを理解することで、設計原理に基づいてシールを選択できるようになり、特定のエンジニアリング課題に対して最適なパフォーマンスを保証できます。
要約表：
| シールタイプ | 主要機能 | 主要用途 |
|---|---|---|
| PTFEガスケット | 静的シーリング | 配管システム、機械ハウジング |
| PTFEワッシャー | 静的シーリング | ボルト/ネジ接続、荷重分散 |
| PTFEリップシール | 動的シーリング（回転） | 回転軸、汚染物質の排除 |
| PTFEピストンシール | 動的シーリング（往復） | 油圧/空圧シリンダー |
| ばね付勢シール | 高性能シーリング | 極端な圧力、温度、信頼性の要求 |
