Ptfe Oリングの温度範囲は？-200℃から260℃までの極限に耐える

標準的なPTFE Oリングの有効温度範囲は非常に広く、ほぼすべての一般的なエラストマーを大幅に上回ります。一般的に、極低温の-200°C (-328°F)から高温の250°C (482°F)まで信頼性の高い性能が期待でき、一部のグレードは260°C (500°F)までの温度に対応できます。

PTFEの熱範囲はその特徴的な機能ですが、特定の用途における使用可能な温度は、材料だけでなく、より多くの要因によって左右されます。システム圧力、化学物質への曝露、およびシールが静的か動的かといった要因が、最終的にその実際の性能限界を決定します。

なぜPTFEは極端な温度で優れているのか

ポリテトラフルオロエチレン（PTFE）の驚くべき熱安定性は偶然ではありません。それはその分子構造の直接的な結果です。これを理解することで、なぜそれが要求の厳しい環境でしばしば選択される材料であるかが明確になります。

フッ素化炭素結合の強さ

PTFEの核となるのは、フッ素原子によって完全に囲まれた炭素鎖です。炭素とフッ素の結合は有機化学において最も強いものの一つであり、破壊するには莫大なエネルギーが必要です。この固有の安定性が、PTFEのよく知られた化学的不活性と高温耐性を与えています。

極低温での性能

非常に低い温度で硬化し脆くなるゴムや他のエラストマーとは異なり、PTFEは有用な程度の柔軟性を維持します。この特性により、液体窒素を扱うシステムなどの極低温用途で効果的に機能し、他の材料では機能しないような状況でも使用できます。

高温での安定性

PTFEには真の融点がありません。液体になる代わりに、約260°C (500°F)まで構造的完全性を維持します。これにより、航空宇宙、自動車、工業プロセスなど、他の多くのプラスチックやゴムが劣化したり溶けたりするような環境でも、信頼性の高いシールを提供できます。

「標準」温度範囲の解体

PTFEの温度定格には、わずかに異なるものが見られることがあります。このばらつきは矛盾ではなく、異なる材料グレードやシール設計のニュアンスを反映しています。

バージンPTFEと充填グレード

最も広い温度範囲は通常、バージン（未充填）PTFEに適用されます。しかし、ガラス、炭素、青銅などの充填剤は、耐摩耗性や圧縮強度などの他の特性を改善するためにしばしば添加されます。これらの充填剤は、有効温度範囲をわずかに変更する場合があります。

カプセル化の影響

一部のOリングはPTFEカプセル化されており、これは異なるエラストマー（シリコーンやバイトン™など）のコアが薄いPTFEジャケットで覆われていることを意味します。これらのシールの温度範囲（通常-60°Cから205°C（-75°Fから400°F））は、外側のPTFEシェルではなく、内側のコア材料によって制限されます。

トレードオフと限界の理解

完璧な材料はありません。PTFE Oリングをうまく使用するには、特に温度が要因となる場合に、その明確な機械的限界を認識しておく必要があります。

コールドフロー（クリープ）の問題

これは考慮すべき最も重要な要因です。持続的な圧力下、特に高温では、PTFEはゆっくりと永久に変形する傾向があります。クリープまたはコールドフローとして知られるこの現象は、時間の経過とともにシール力の損失につながる可能性があり、ハードウェア設計で考慮する必要があります。

「記憶」または弾性の欠如

PTFEはプラスチックであり、真のエラストマーではありません。ゴムのような「弾力性」がなく、圧縮された後に元の形状に容易に戻ることはありません。このため、内部スプリングで加圧されない限り、動的シーリング用途にはあまり適していません。

熱膨張

PTFEはほとんどの金属よりも高い熱膨張係数を持っています。広い温度変動のある用途では、Oリングがはまる溝（グランド）は、この膨張に対応し、Oリングが押し出されたり損傷したりするのを防ぐように設計する必要があります。

用途に合った適切な選択をする

正しいシールを選択するには、材料の特性をシステムの動作要求に合わせる必要があります。

極低温（クライオジェニック）シーリングが主な焦点の場合：バージンPTFEは優れた選択肢です。他の材料が失敗する原因となる脆化を避けることができます。
静的シールにおける高温耐薬品性が主な焦点の場合：標準PTFEは業界のベンチマークであり、ほぼすべての化学物質に対して250°C (482°F)まで信頼性の高い動作をします。
優れた弾性を必要とする動的シールが主な焦点の場合：純粋なPTFEはしばしば不適切です。PTFEカプセル化Oリングまたはスプリング加圧PTFEシールを検討する必要があります。
高圧と高温が組み合わされた用途の場合：長期的なシール故障を防ぐために、PTFEのクリープ傾向を設計で考慮する必要があります。

最終的に、PTFEの驚くべき熱安定性を活用することは、その明確な物理的特性と限界を明確に理解することにかかっています。

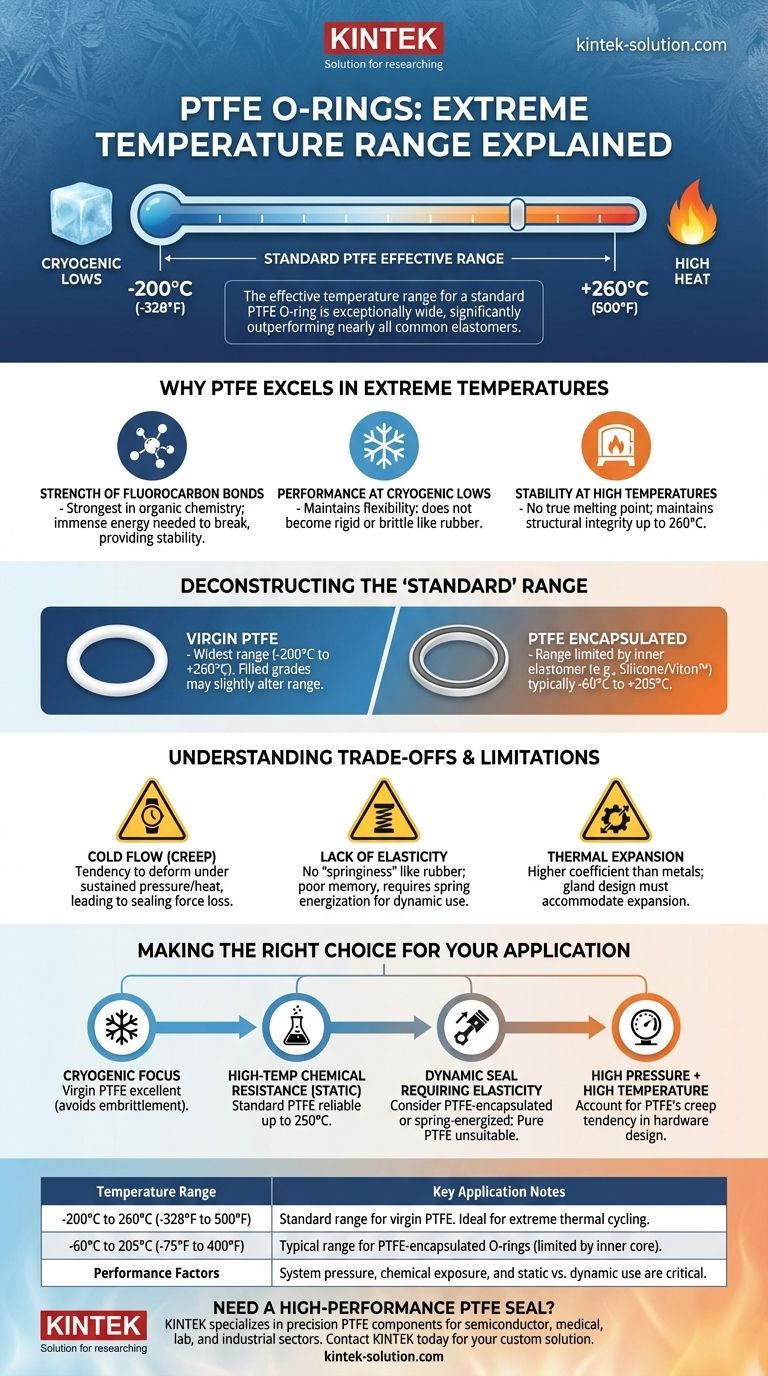

要約表：

温度範囲	主な用途に関する注意点
-200°Cから260°C (-328°Fから500°F)	バージンPTFEの標準範囲。極端な熱サイクルに最適。
-60°Cから205°C (-75°Fから400°F)	PTFEカプセル化Oリングの一般的な範囲（内側のエラストマーコアによって制限される）。
性能要因	システム圧力、化学物質への曝露、静的 vs. 動的使用が重要。
