本質的に、PTFEピストンシールは単一の材料から作られているのではなく、二部構成のシステムとして設計されています。主要なシールリングは高性能ポリマーであるポリテトラフルオロエチレン（PTFE）で作られており、機械的特性を向上させるために様々なフィラーとブレンドされることがよくあります。このPTFEリング、またはジャケットは、一貫したシールを確保するため、エナジャイザーとして機能する別個のOリングとほぼ常時併用されます。
PTFEピストンシールの有効性は、単一の材料からではなく、二部構成のシステムから生まれます。耐久性があり低摩擦のPTFEジャケットが主要なシールインターフェースを提供し、一方、別個のOリングエナジャイザーが信頼性が高く長持ちするシールに必要な一定の圧力を供給します。

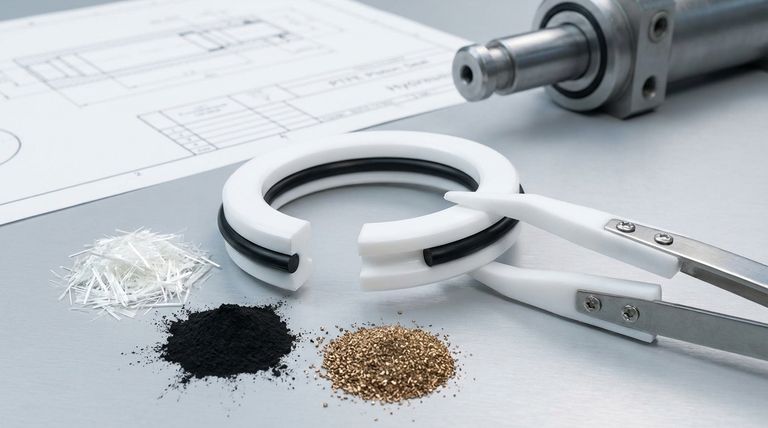

PTFEピストンシールの構造を分解する
材料を理解するには、まず連携して機能する2つの異なる構成要素、つまりシールジャケットとエナジャイザーを理解する必要があります。
PTFEシールジャケット（主要インターフェース）
シリンダーボアと直接接触する外側のコンポーネントがシールジャケットです。これはPTFEから精密機械加工されており、PTFEはその独自の特性の組み合わせにより選ばれています。
バージンPTFEは、極めて低い摩擦、優れた耐薬品性、そして非常に広い動作温度範囲を提供します。
しかし、純粋なPTFEは比較的柔らかいです。圧力下での性能を向上させ、耐用年数を延ばすために、様々なフィラーとブレンドされます。
一般的なフィラーとその目的
フィラーは、特定の特性を劇的に向上させるために、成形前にPTFE樹脂に加えられます。フィラーの選択は重要であり、シールを特定の用途に合わせて調整します。
- ガラス繊維：耐摩耗性と圧縮強度を大幅に向上させる一般的な汎用フィラーです。
- カーボン：圧縮強度、硬度、熱伝導率を向上させ、熱が蓄積しやすい高圧・高速用途に最適です。
- グラファイト：カーボンと組み合わせて使用されることが多く、潤滑剤として機能し摩擦係数をさらに低減し、摩耗特性を改善します。
- ブロンズ：優れた耐摩耗性と高い熱伝導率をもたらします。油圧システムでは非常に効果的ですが、腐食性化学薬品を使用する用途には適していません。
Oリングエナジャイザー（シールの背後の力）
PTFEは柔軟なゴムではなく硬いプラスチックです。それだけでは「復元力」が低く、シール面に適合したり、摩耗を補ったりすることができません。
OリングエナジャイザーはPTFEジャケットの内径の溝にはめ込まれます。これはバネとして機能し、PTFEジャケットをシリンダー壁にしっかりと押し付ける一定の半径方向の力を加えます。
Oリングの材料は、用途の温度や流体適合性に基づいて選択され、以下のようなものがあります。
- ニトリル（NBR）：一般的な油圧および空圧用途の標準的な選択肢です。
- Viton®（FKM）：高温用途や、攻撃的な化学薬品に曝される場合に使用されます。
従来のシールよりもPTFEを選ぶ理由
従来のシールは、より単純なゴムやポリウレタン化合物で作られることが多いですが、PTFEシステムはより過酷な条件のために指定されます。
優れた低摩擦性能
PTFEの極めて低い摩擦係数は、ゴムシールによく見られる「スティックスリップ」現象（シールが静止時にシリンダー壁に張り付く現象）を防ぎます。これにより、精密な油圧および空圧システムにとって重要な、スムーズで振動のない動きが保証されます。
卓越した耐薬品性と耐熱性
PTFEはほぼ化学的に不活性であり、広範囲の攻撃的な工業用流体と互換性があります。また、従来のエラストマーが劣化する極低温および高温環境の両方でその完全性を維持します。
高圧システムにおける長寿命
硬質でフィラー強化されたPTFEジャケットと高負荷のエナジャイザーの組み合わせにより、高圧と大きな摩耗に耐えるシールが生まれます。これにより、特に重機や産業機器において、サービス寿命が大幅に延び、メンテナンス間隔が短縮されます。
トレードオフの理解
強力である一方で、PTFEシールシステムには考慮すべき特定の特性があります。
エナジャイザーへの依存
PTFEシールは基本的に二部構成のシステムです。Oリングエナジャイザーがないと、特に低圧時や始動時には、硬いPTFEジャケットは信頼できるシールを作成できません。
高い初期コスト
二部構成の精密機械加工されたPTFEシールアセンブリは、通常、単純な一体成形ゴムシールよりも初期費用が高くなります。このコストは、過酷な用途における優れた性能と長寿命によって正当化されます。
取り付けの注意点
PTFEジャケットを傷つけたり、Oリングを損傷したりしないように、取り付け時には注意が必要です。二部構成のデザインは、完全性を損なうことなくシールが正しく着座するように、適切な工具と手順を必要とします。
用途に応じた適切な材料の組み合わせの選択
シールが意図したとおりに機能するようにするためには、正しい材料の選択が鍵となります。
- 標準的な油圧または空圧サービスが主な焦点の場合：ガラス繊維またはブロンズフィラーのPTFEジャケットと標準のNBR Oリングエナジャイザーの組み合わせは、堅牢でコスト効率の高い選択肢です。
- 高温または攻撃的な化学薬品を扱う場合：バージンPTFEまたは化学的に不活性なフィラー入りジャケットとFKM（Viton®）Oリングエナジャイザーを選択します。
- 最高の耐摩耗性と高圧が要求される用途の場合：カーボンまたはブロンズフィラーのPTFEジャケットは、必要な圧縮強度と耐久性を提供します。
- スティックスリップの排除が最優先事項の場合：グラファイトフィラーのPTFEジャケットは、最も低い摩擦係数を提供し、極めてスムーズな動作を実現します。
この二部構成の材料システムを理解することで、精密な性能と長期的な信頼性を提供するシールを指定できるようになります。
要約表：
| コンポーネント | 材料の選択肢 | 主な機能 |
|---|---|---|
| PTFEジャケット | バージンPTFE、ガラスフィラー、カーボンフィラー、グラファイトフィラー、ブロンズフィラー | 主要なシールインターフェースを提供；低摩擦と耐薬品性。 |
| Oリングエナジャイザー | ニトリル（NBR）、Viton®（FKM） | バネとして機能し、PTFEジャケットをシリンダー壁に押し付ける。 |
お客様の用途に最適な高性能PTFEピストンシールが必要ですか？
KINTEKでは、半導体、医療、実験室、産業分野向けに、シール、ライナー、ラボウェアを含む精密PTFE部品の製造を専門としています。プロトタイプから大量注文までのカスタム加工における当社の専門知識により、低摩擦、耐薬品性、長期的な信頼性のために適切な材料の組み合わせで設計されたシールを確実に入手できます。
今すぐ当社の専門家にご連絡いただき、お客様固有の要件についてご相談の上、精密な性能を実現するソリューションを入手してください。

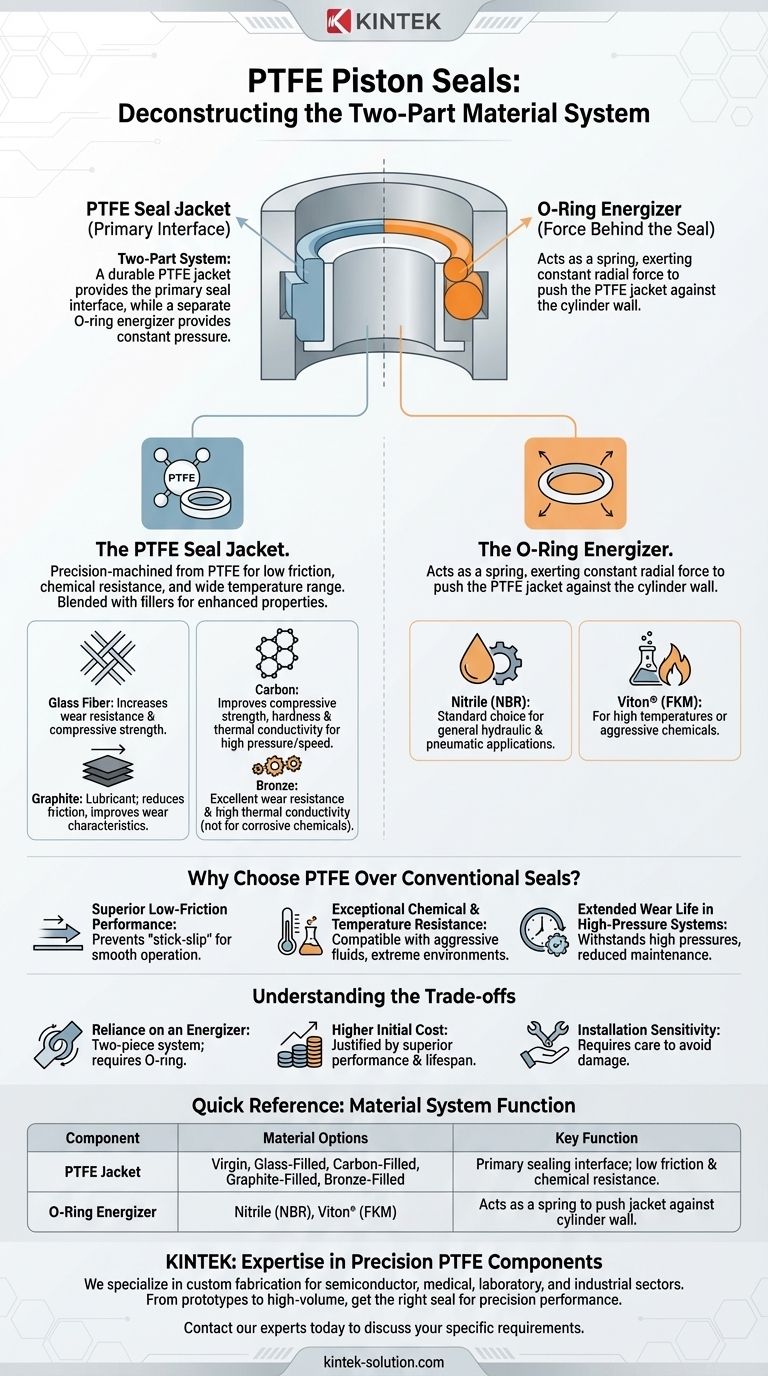

ビジュアルガイド
