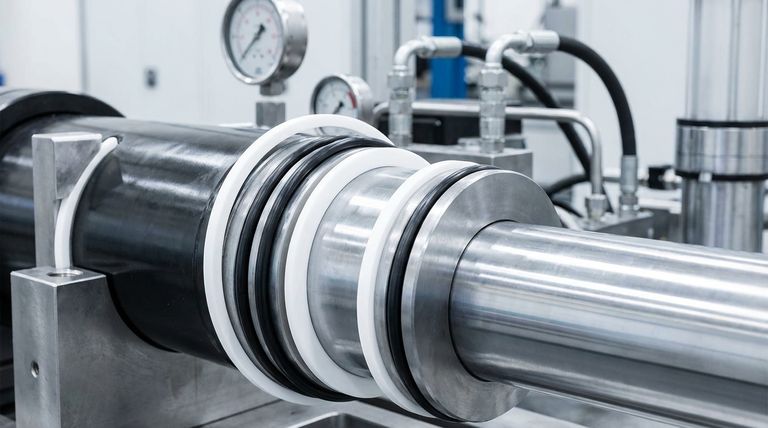

過酷なシール用途において、PTFEバックアップリングは、高圧・高温下でゴム製Oリングなどの柔らかいシールの突き出し（はみ出し）を防ぐ上で極めて重要な役割を果たします。その主な利点は、PTFE独自の材料特性、すなわち、卓越した耐薬品性、極めて低い摩擦係数、広い温度範囲での安定性に由来しており、油圧、空圧、化学処理システムにおいて不可欠なものとなっています。
PTFEバックアップリング自体は主シールではありません。むしろ、より柔らかく柔軟な主シールが、そうでなければ故障を引き起こすような過酷な条件下で確実に機能することを可能にする、極めて重要な支持部品です。
基本的な役割：シールの突き出し防止
あらゆるバックアップリングの主な目的は、可動部品間のクリアランスギャップ内に主シールが突き出すという特定の機械的課題を解決することです。
高圧の問題
大きな圧力の下では、標準的なOリングのような柔らかいエラストマーシールは変形させられます。ピストンとシリンダーボアの間にクリアランスギャップが存在する場合、この圧力によってOリングの材料がそのギャップに押し込まれる可能性があります。この突き出し（extrusion）と呼ばれるプロセスは、シールを急速に削り取り、「噛み込み」を引き起こし、壊滅的な故障につながります。
PTFEによる解決策
PTFEバックアップリングは、通常、低圧側に配置され、Oリングと一緒にシール溝内に組み込まれます。PTFEはエラストマーよりもはるかに硬く剛性の高い材料であるため、物理的にクリアランスギャップを塞ぎます。これは保持壁として機能し、Oリングがギャップに押し込まれるのを防ぎ、シールシステムがより高い圧力に耐えられるようにします。
過酷な環境における主要な材料上の利点
PTFEの固有の特性は、ナイロンやその他のプラスチックなどの標準材料が失敗するような状況で、バックアップリングとして優れた選択肢となります。
比類のない耐薬品性
PTFEは、ほぼすべての工業用化学薬品、酸、溶剤、作動油に対して事実上不活性です。これにより、攻撃的な媒体が存在する化学処理装置、バルブ、配管にとって第一の選択肢となります。多くの場合、エラストマーとは異なり、PTFEは化学物質への暴露によって劣化したり膨潤したりすることがなく、ほぼ**無期限の保管寿命**と運転安定性を提供します。
極端な温度安定性
PTFEバックアップリングは、極低温から最高500°F（260°C）までの高温にわたる環境で完全性と性能を維持します。これは、低温で脆くなるか、高温で柔らかくなったり劣化したりするほとんどのゴムシールの動作限界をはるかに超えています。
極めて低い摩擦
PTFEは、固体材料の中で最も摩擦係数が低いものの一つであり、しばしば濡れた氷の上での摩擦に例えられます。これは**自己潤滑性**があり、高速の油圧シリンダーや外部潤滑が不可能なドライランニング用途において極めて重要です。この特性は、スティックスリップ現象を防ぎ、可動部品の摩耗を低減し、システムを動作させるために必要なエネルギーを低減します。
トレードオフと設計上の考慮事項の理解
PTFEバックアップリングは非常に効果的ですが、万能の解決策ではありません。適切に実装するには、その材料の限界を理解する必要があります。
静的負荷下での材料のクリープ
多くのポリマーと同様に、PTFEは長期間にわたって一定の重い負荷の下に置かれると、**クリープ**（ゆっくりとした永久的な変形）を受ける可能性があります。極端で持続的な圧力のかかる静的シール用途では、設計段階でこれを考慮する必要があります。
熱膨張
PTFEは、通常組み合わせられる金属よりも熱膨張率が高いです。これは、温度変化に伴ってより大きく膨張・収縮することを意味します。シール溝の設計は、シール性を損なうことなく、この膨張を吸収するための十分なスペースを確保する必要があります。
適切なシール溝設計の重要性
PTFEバックアップリングの有効性は、**クリアランスギャップ**の適切なサイジングに完全に依存します。ギャップが大きすぎると、極端な圧力下ではPTFEリングでさえ最終的に押し込まれて故障する可能性があります。成功のためには、シール溝寸法の確立されたエンジニアリング基準を遵守することが不可欠です。
用途に合わせたPTFEバックアップリングの選択
PTFEバックアップリングを使用するという決定は、システムの特定の要求に基づいて行われるべきです。
- 高圧油圧システムの信頼性を最優先する場合： PTFEバックアップリングを使用してOリングの突き出しを防ぎ、シールシステムの耐圧定格を劇的に向上させます。
- 化学的に攻撃的または高温の環境での性能を最優先する場合： PTFEの化学的不活性と熱安定性は、エラストマーでは達成できない寿命と信頼性を提供します。
- 効率の向上とメンテナンスの簡素化を最優先する場合： 低摩擦特性によりエネルギー損失が低減され、分割式（スカラップカット）リング設計によりシステムを分解せずに簡単に取り付けることができます。
PTFEバックアップリングを活用することで、単にシステムをシールするだけでなく、その長期的な信頼性と性能を設計することへと移行できます。
要約表：
| 利点 | 主なメリット |
|---|---|
| シール突き出しの防止 | Oリングを支持し、極端な圧力に耐える |
| 卓越した耐薬品性 | ほとんどの酸、溶剤、攻撃的な媒体に対して不活性 |
| 広い温度範囲 | 極低温から500°F（260°C）まで安定 |
| 極めて低い摩擦 | 高速およびドライランニングシステム用の自己潤滑性 |
重要システムに比類のない信頼性を設計する
PTFEバックアップリングは、過酷な環境における堅牢なシーリングソリューションの基礎です。KINTEKでは、カスタムバックアップリング、シール、ライナー、実験器具を含む高性能PTFE部品の精密製造を専門としています。
当社の専門知識により、お客様の油圧、空圧、または化学処理システムが最高の性能と長寿命を達成することが保証されます。当社は、半導体、医療、研究所、産業分野と提携し、プロトタイプから大量注文までカスタム加工を提供します。
最も困難なシーリングの課題を解決する準備はできましたか？ 今すぐKINTEKにお問い合わせいただき、お客様固有の要件についてご相談の上、当社のPTFEソリューションがお客様のアプリケーションの信頼性と効率をどのように向上させることができるかをご確認ください。

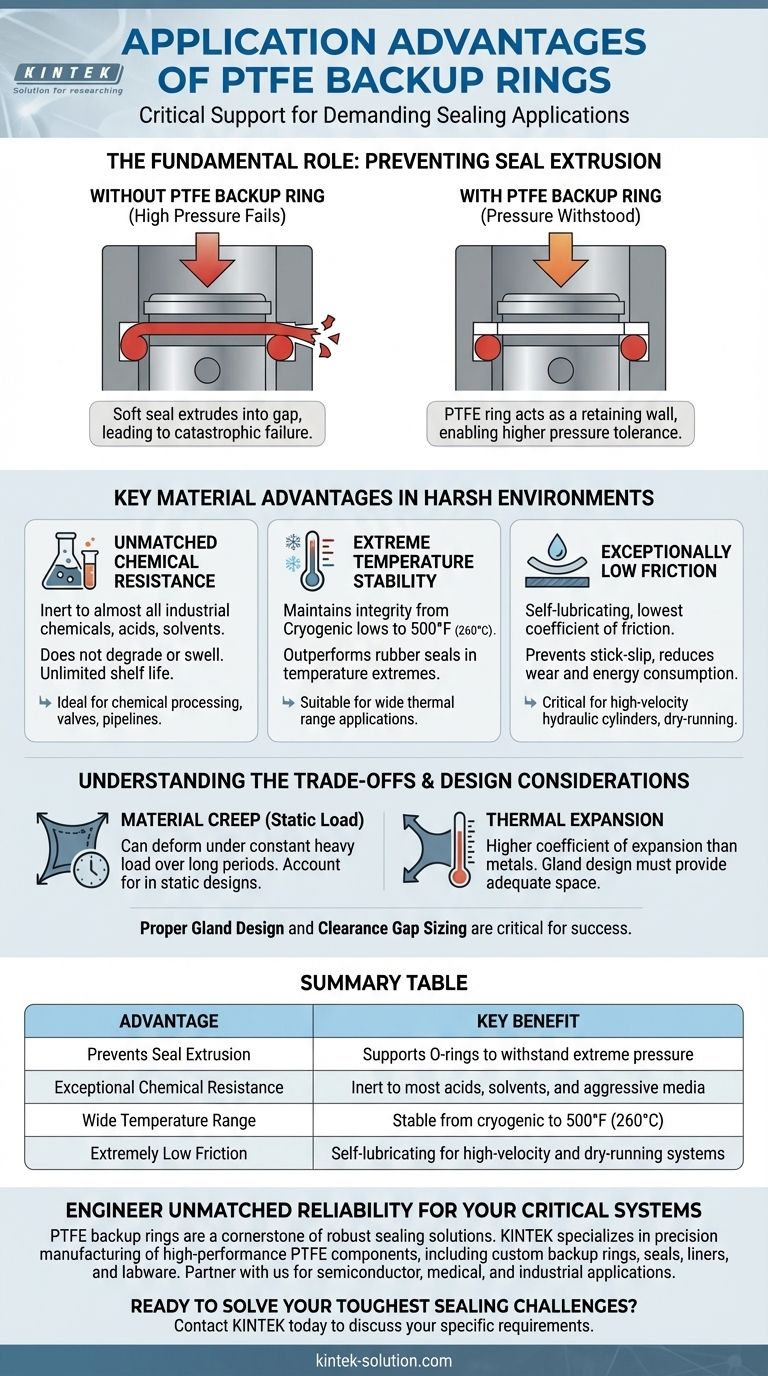

ビジュアルガイド
