Ptfeバックアップリングの主要な材料特性は何ですか？シール性能と信頼性を最大化するために

本質的に、PTFEバックアップリングは4つの主要な材料特性によって定義されます。極めて低い摩擦係数、ほぼ普遍的な耐薬品性、広範な動作温度範囲、優れた絶縁破壊強度です。シールシステムにおけるその主な機能は、高圧下でより柔らかい一次シール（Oリングなど）がクリアランスギャップに押し出されるのを防ぐための機械的サポートを提供することです。

PTFEの固有の特性は印象的ですが、シール用途におけるその真の価値は機械的なものです。バックアップリングとしての材料の主な役割は、剛性バリアとして機能し、圧力下でより柔らかいシールの破損を防ぐことです。その独自の特性がこの特定の機能にどのように役立つかを理解することが、適切な選定の鍵となります。

PTFEバックアップリングの主要な材料特性は何ですか？シール性能と信頼性を最大化するために

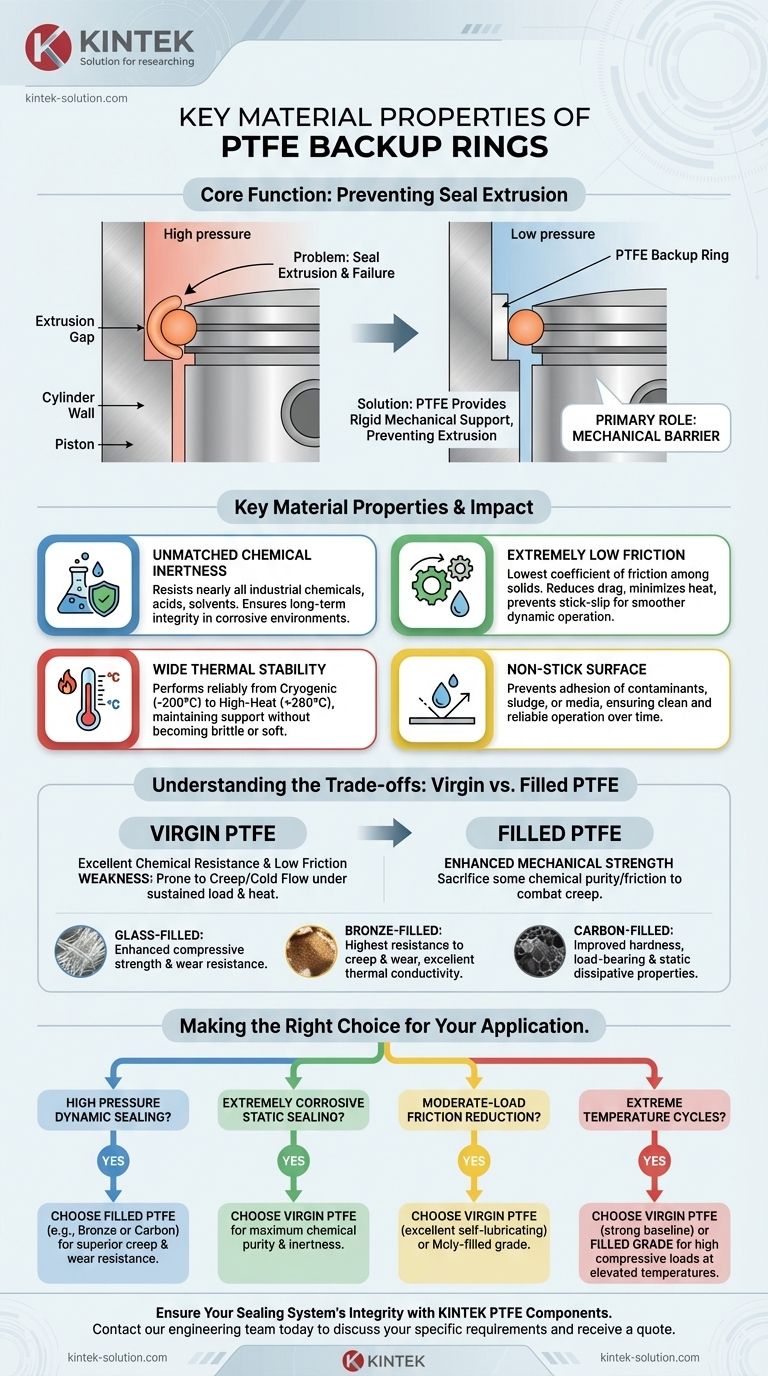

コア機能：シールの押出し防止

材料特性を詳細に検討する前に、なぜバックアップリングが使用されるのかを理解することが不可欠です。これらは一次シールではなく、サポートコンポーネントです。

クリアランスギャップの問題

あらゆる高圧システムには、ピストンとシリンダー壁の間など、可動部品と固定部品の間に小さな隙間（「押出しギャップ」）があります。

高圧下では、Oリングのような柔らかいエラストマーシールがこのギャップに押し込まれることがあります。この押出しとして知られるプロセスは、シールを急速に引き裂き破壊し、壊滅的な故障につながります。

PTFEが機械的サポートを提供する仕組み

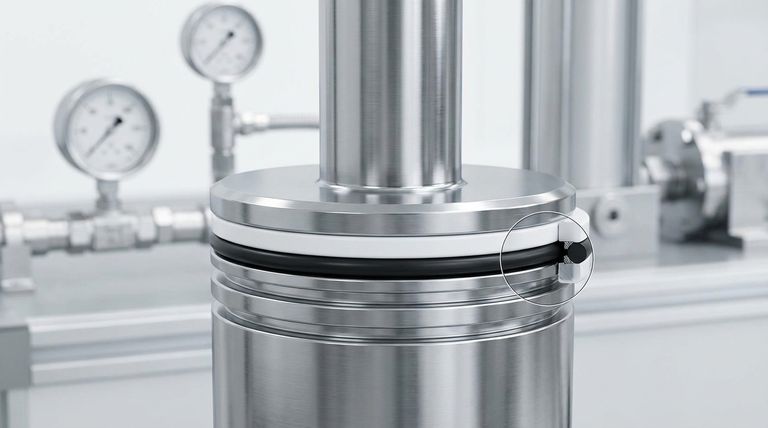

PTFEバックアップリングは、通常は低圧側に、Oリングと並行して取り付けられます。PTFEはエラストマーよりもはるかに剛性があるため、押出しギャップを物理的に遮断します。

このリング自体は圧力をシールしません。保持壁として機能し、Oリングが単独では耐えられないはるかに高い圧力でも、その形状と機能を効果的に維持できるようにします。

主要な材料特性とその影響

PTFEの際立った特性はそれぞれ、過酷な環境下でのバックアップリングとしての性能に直接貢献しています。

比類のない化学的不活性

PTFEは、ほぼすべての工業用化学薬品、酸、溶剤に対して耐性があります。これにより、エラストマーがすぐに劣化する腐食性媒体が関わる用途では、PTFEが標準的な選択肢となります。

この化学的安定性により、バックアップリングが膨潤したり、柔らかくなったり、分解したりすることがなく、システム内の流体やガスに関係なく機械的完全性を維持することが保証されます。

極めて低い摩擦

PTFEは、固体材料の中で最も摩擦係数が低いものの一つであり、濡れた氷の上での濡れた氷によく例えられます。これは、部品が動いている動的用途において極めて重要です。

低摩擦のバックアップリングは、ドラッグを低減し、発熱を最小限に抑え、スティックスリップ現象を防ぎ、シールアセンブリ全体のよりスムーズな動作と長寿命につながります。その自己潤滑性は大きな利点です。

広い熱安定性

PTFEは、通常-200°Cから+260°C（-328°Fから+500°F）という非常に広い温度範囲で信頼性の高い性能を発揮します。

これにより、極低温用途から高温の産業プロセスに至るまで、極端な温度サイクルを経験するシステムで一貫した機械的サポートを提供でき、脆くなったり柔らかくなったりすることはありません。

非粘着性表面

ほとんどの物質はPTFEの表面に付着しません。シールシステムにおいて、この非粘着性により、汚染物質、スラッジ、またはシステム媒体がリング上に蓄積するのを防ぎ、時間の経過とともにクリーンで信頼性の高い動作を保証します。

トレードオフの理解：バージンPTFEと充填PTFE

純粋な（バージン）PTFEは驚異的な特性を持っていますが、持続的な負荷の下で変形する傾向があるという、1つの重大な機械的弱点があります。これはクリープまたはコールドフローとして知られる現象です。

クリープの課題

特に高温下で一定の圧力がかかると、バージンPTFEはゆっくりと変形し、形状を失う可能性があります。これは、押出しギャップを効果的に遮断する能力を損ない、シールの信頼性を低下させる可能性があります。

解決策：フィラーの役割

クリープに対抗し、特定の機械的特性を向上させるために、PTFEはしばしば充填材と混合されます。これにより、充填PTFEとして知られる複合材料が作成されます。

一般的な充填材には、ガラス繊維、青銅、カーボン、二硫化モリブデン（モリー）などがあります。各添加剤は、予測可能な方法でPTFEの基本特性を変化させます。

フィラーによる特性の変更方法

充填材を追加するとトレードオフが生じます。通常、機械的強度の大幅な向上のために、バージンPTFEの純粋な耐薬品性や超低摩擦性のいくつかを犠牲にします。

ガラス充填PTFEは、圧縮強度と耐摩耗性を向上させます。
青銅充填PTFEは、優れた熱伝導率とクリープおよび摩耗に対する最高の耐性を提供し、高負荷の動的用途に最適です。
カーボン充填PTFEは、硬度と耐荷重能力を向上させると同時に、静電気散逸特性も提供します。

用途に合わせた適切な選択

適切なPTFE材料の選択は、材料の強みをシステムの主要な要求に合わせるという問題です。

高圧下での動的シールが主な焦点の場合： 優れたクリープ耐性と耐摩耗性のために、青銅充填またはカーボン充填などの充填PTFEを選択してください。
極めて腐食性の高い環境での静的シールが主な焦点の場合： 最大限の化学的純度と不活性性を提供するバージンPTFEが最良の選択となることがよくあります。
中程度の負荷のかかる用途での摩擦低減が主な焦点の場合： バージンPTFEの自己潤滑特性は優れていますが、モリー充填グレードを使用すると摩擦係数をさらに低減できます。
極端な温度サイクルでの動作が主な焦点の場合： バージンPTFEは強力なベースラインですが、高温下で高い圧縮荷重も懸念される場合は、充填グレードを検討してください。

特定のPTFEグレードを運用要求に合わせることで、シールシステム全体の完全性と長寿命を確保できます。

要約表：

主要特性	バックアップリングにとって重要な理由
化学的不活性	腐食性媒体に耐性があり、過酷な環境下での機械的完全性を保証します。
低い摩擦係数	動的用途でのドラッグと熱を低減し、よりスムーズな動作を可能にします。
広い温度範囲	極低温（-200°C）から高温（+260°C）の条件で一貫したサポートを提供します。
非粘着性表面	汚染物質の蓄積を防ぎ、長期にわたる信頼性の高いパフォーマンスを保証します。
フィラー（例：ガラス、青銅）	高負荷用途でのクリープ耐性と耐摩耗性を向上させます（トレードオフ：化学的純度がわずかに低下）。
