PTFEベローズメカニカルシールの主な特徴は、そのほぼ普遍的な耐薬品性、例外的に低い摩擦係数、およびシャフトの動きを補償する柔軟なベローズ設計です。これらの特性は、コア材料であるポリテトラフルオロエチレン（PTFE）から直接得られており、非常に要求の厳しい環境向けの特殊なソリューションとなっています。
PTFEベローズシールは汎用部品ではありません。これは、標準的なエラストマーシールや金属シールがすぐに故障するような、腐食性の高い化学物質や厳格な衛生要件を伴う低圧用途向けに特別に設計されたエンジニアリングソリューションです。
コア材料の利点：PTFEの力
シールの決定的な特性は、ポリテトラフルオロエチレンの独自の特性から直接もたらされます。
比類のない化学的不活性
「プラスチックの王様」とも呼ばれるPTFEは、利用可能な材料の中で最も耐食性の高い材料の1つです。
他の材料を破壊するような、強酸や強力な酸化剤を含む攻撃的な媒体中でも連続的に動作できます。
極めて低い摩擦
PTFEは、固体材料の中で最も低い摩擦係数を持ち、その値はわずか0.04です。
この固有の潤滑性は、シール面の動作熱と摩耗を低減し、耐用年数を延ばし、効率を向上させます。これにより、オイルフリーまたはドライ運転のシナリオでもシールが効果的に機能します。
非粘着性表面
この材料の表面は優れた非付着性を持ち、媒体がシール部品に付着したり蓄積したりするのを防ぎます。
これは、残留物の蓄積が許容されない食品加工や医薬品などの衛生用途において極めて重要です。また、他のタイプのシールが故障する原因となる目詰まりも防ぎます。
広い温度範囲
特定の設計は異なりますが、PTFEベローズシールは通常、-10°Cから+100°Cの広い動作温度範囲で定格されています。
機能的な利点：ベローズ設計
ベローズ構造は、PTFEの特性を活用して、優れた動的シールを作成します。
固有の柔軟性
ベローズ設計により、シールはシャフトのミスアライメントや軸方向の動き（通常は最大±0.5mm）を補償できます。
この柔軟性により、シール面が常に接触した状態に保たれ、軽微な機器の不完全さや振動があっても信頼性の高いシールが維持されます。
ハングアップの排除
張力のために別個のバネに依存するシールとは異なり、ベローズ自体が必要な閉鎖力を提供します。
この一体型設計により、プロセス流体中の固体が従来のバネ機構を詰まらせてシールの故障を引き起こす可能性のある、目詰まりや「ハングアップ」のリスクがなくなります。
衛生用途への適合性
PTFEは生理学的に不活性であり、滅菌できるため、食品、飲料、製薬業界にとって理想的な選択肢です。
ベローズ設計の滑らかで隙間のない表面は、これらの衛生的なプロセスへの適合性をさらに高めます。
動作限界の理解
PTFEベローズシールを効果的に使用するには、その特定の動作上のトレードオフを理解することが不可欠です。これは万能ツールではなく、特殊なツールです。
低圧用途のみ
これが最も重要な制限です。PTFEベローズシールは低圧環境向けに設計されており、通常は0.5 MPa未満で動作します。その材料特性は、高圧シーリング作業には適していません。
中程度の速度と温度
このシールは中程度のライン速度（通常は最大15 m/s）を対象としており、材料の劣化を防ぐために約100°Cの温度上限を順守する必要があります。
クリープに対する感受性
PTFEは、多くのポリマーと同様に、特に一定の負荷と高温下で、時間とともに「クリープ」または「冷間流動」を起こしやすい場合があります。適切な設計と指定された動作範囲内にとどまることが、この影響を軽減するために不可欠です。
目標に合った適切な選択をする
正しいシールを選択するには、その特徴と主な課題を一致させる必要があります。
- 主な焦点が攻撃的な化学物質の処理である場合： PTFEのほぼ完全な化学的不活性により、他の材料が失敗する場所ではこのシールが標準的な選択肢となります。
- 主な焦点が純度と衛生管理である場合： 非粘着性、生理学的に不活性な特性、および隙間のない設計は、食品、飲料、製薬用途に最適です。
- 主な焦点が高圧または高速動作である場合： このシールは本質的にそれらの要求の厳しい条件には適していないため、代替の設計を探す必要があります。
正しいシールの選択は問題の理解にかかっており、低圧下での極度の腐食に対しては、PTFEベローズシールがしばしば完璧な解決策となります。
要約表：
| 特徴 | 利点 | 主要仕様 |
|---|---|---|
| 化学的不活性 | 強酸および酸化剤に耐性がある | ほぼ普遍的な耐薬品性 |
| 低い摩擦係数 | 熱と摩耗を低減し、ドライ運転を可能にする | 0.04（極めて低い） |
| ベローズの柔軟性 | シャフトのミスアライメントを補償する | ±0.5mmの軸方向移動 |
| 非粘着性表面 | 蓄積を防ぎ、衛生用途に最適 | 優れた非付着性 |
| 動作限界 | 特定の要求の厳しい条件に最適 | 圧力：<0.5 MPa、速度：≤15 m/s |
腐食性または衛生的な用途向けの信頼できるシーリングソリューションをお探しですか？
KINTEKは、半導体、医療、研究所、産業分野向けに、ベローズメカニカルシールを含む高精度PTFE部品の製造を専門としています。当社の専門知識により、低圧環境で優れた耐薬品性、長寿命、性能を提供するシールを確実に入手できます。
プロトタイプから大量注文まで、お客様固有の要件に合わせてカスタマイズされた製造を提供します。
当社のPTFEシールがお客様の最も困難なシーリング問題をどのように解決できるかについて、今すぐお問い合わせください！

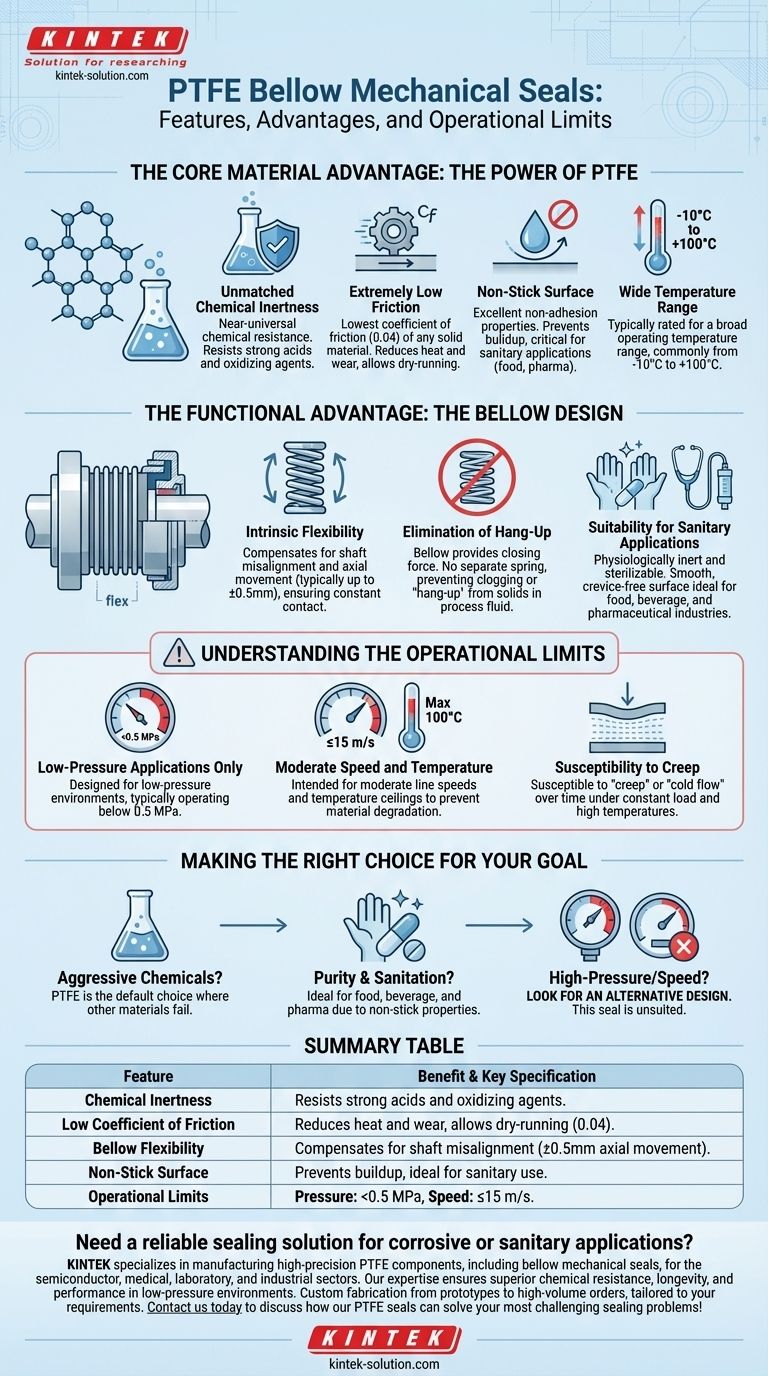

ビジュアルガイド
