標準・カスタマイズ対応電気化学セル

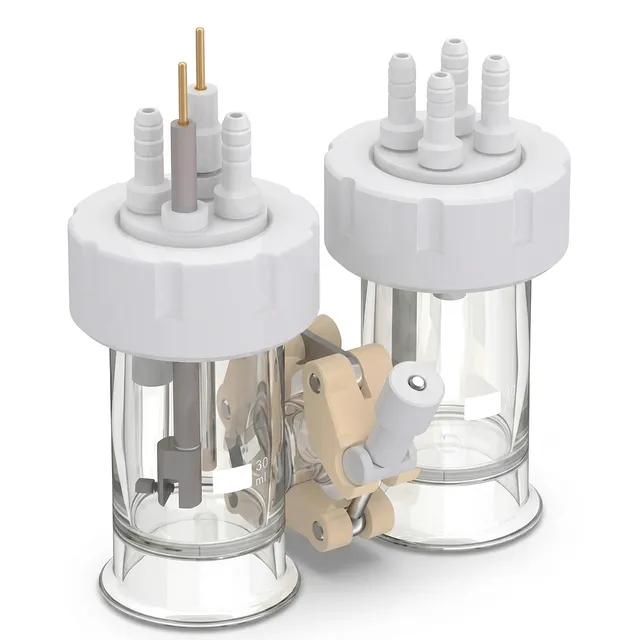

H型交換可能メンブレン電気化学セル 3電極システム用ジャケット付き単層ガスパージ

商品番号 : PL-DJ01

価格は以下に基づいて変動します仕様とカスタマイズ

Chamber Volume Options: 30 mL から 500 mL（カスタマイズ可能）
Material Composition: 高ホウケイ酸ガラス & PTFE
Temperature Control: ジャケット式恒温水槽（オプション）

配送:

お問い合わせ配送詳細を確認してくださいオンタイムディスパッチ保証.

説明
ダウンロード

仕様を見るカスタム見積もりをリクエスト

お問合せ

チャット仕様を見る

なぜ私たちを選ぶのか

簡単な注文プロセス、高品質な製品、そしてお客様のビジネス成功のための専門サポート。

簡単なプロセス品質保証専門サポート

製品概要

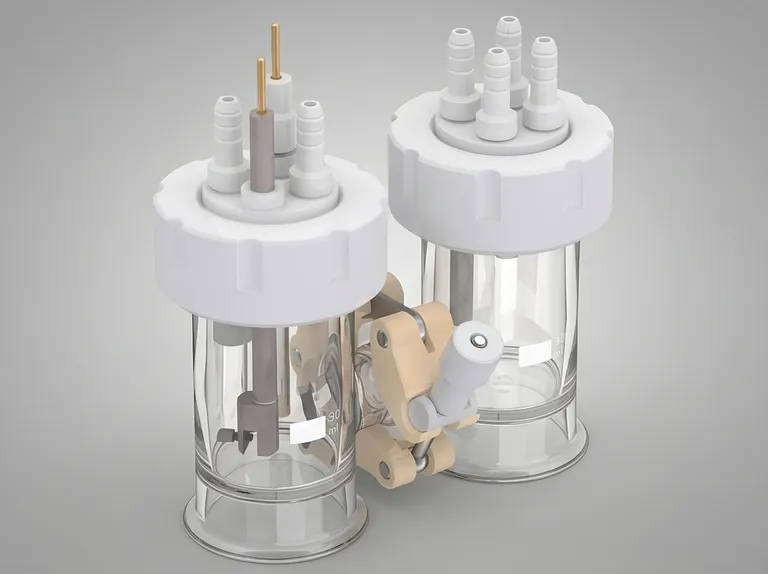

製品画像1

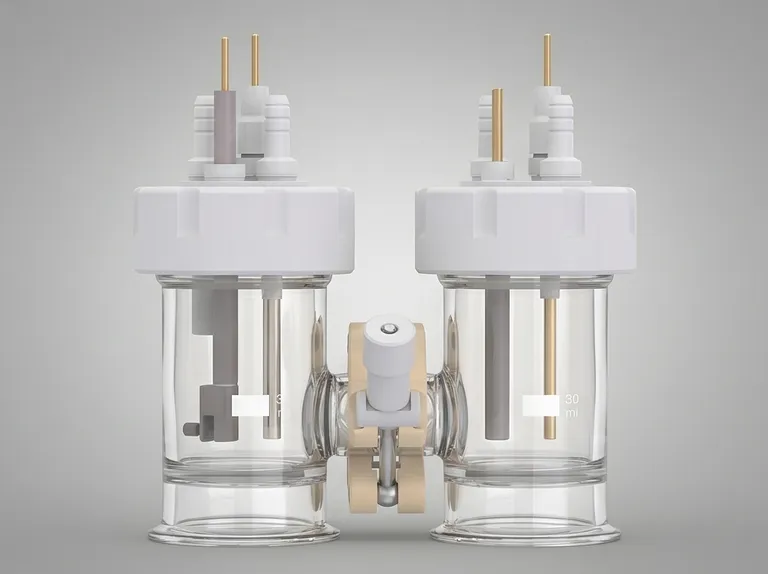

製品画像4

このH型交換可能メンブレン電気化学セルは、モジュラー式実験室リアクター設計の頂点を表し、高精度に分割されたセル電解およびマルチ電極分析試験を容易にするために設計されています。陽極と陰極の半反応間の厳密な分離を必要とする研究者向けに設計されており、このシステムは低いオーム抵抗を維持し、クロスコンタミネーションを防ぎます。

クリーンエネルギー研究や有機合成で一般的に使用されており、二酸化炭素還元、窒素固定、電気触媒評価などの用途に最適化されています。バッテリー技術、腐食研究、高度な電解に焦点を当てた研究室や産業R&Dセンターで利用されています。

要求の厳しい実験室条件に耐えるように製造されており、このユニットは高ホウケイ酸ガラスと精密機械加工されたフッ素樹脂シーリングコンポーネントを使用して、優れた熱安定性と耐薬品性を保証します。この堅牢な構造は、連続的なガスパージ条件下で一貫した再現性の高い結果をもたらします。

主な特徴

モジュラー分割チャンバーアーキテクチャ：デュアルチャンバー構成は、ユーザー提供のイオン交換膜によって分離された、別個のカソード（作用電極）およびアノード（対極）コンパートメントに分割されています。堅牢な機械式チェーンクランプは、インターフェース全体に一貫した円周圧力を提供し、セルの物理的形状を変更せずに迅速なメンブレン交換を可能にしながら、漏れのないシールを保証します。
最適化された低IRドロップ設計：溶液抵抗（IRドロップ）を最小限に抑え、高精度の電位制御を保証するために、参照電極は作用電極と同じチャンバー内に配置されています。この近接した物理的距離は、電解質経路のオーム抵抗を軽減し、敏感な電気化学試験中の正確なポテンショスタティックおよびガルバノスタティック測定を保証します。
360度回転可能なPTFEポートインサート：ガラス製エントリーポートは外部ねじで設計されており、プレミアムCNC機械加工されたポリテトラフルオロエチレン（PTFE）製の内部コアをホストしており、これは360度回転します。これにより、オペレーターは細長い電極の正確な角度調整を実現でき、メンブレン表面に対して完全に平行に保ち、均一な電流密度を確保できます。
高度なガスパージおよび通気システム：セルは、特定の気液反応に合わせて調整された統合されたサブサーフェスガス供給チューブを備えています。標準のストレートチューブパージャーは二酸化炭素還元プロセスを促進し、特殊なL字型ガスパージチューブは窒素還元実験用に付属しており、気泡分布と物質移動を最適化します。
気密圧縮シーリングシステム：電極の統合は、特殊な圧縮機構を使用した頑丈なPTFEプラグによって固定されます。外部POMキャップを高耐久性フッ素樹脂Oリングに押し付けることで、システムは非常に信頼性の高い漏れのない相対シールを実現し、揮発性電解質や敏感な反応を大気への暴露から保護します。
オーバーヘッドデッドボリューム防止：単層ガラス容器には、革新的な上げ底設計が組み込まれています。このスマートな構造設計は、アクティブな溶液量を潜在的なデッドゾーンの上に持ち上げ、流体の閉じ込めを防ぎ、均一な混合と貴重なターゲット化合物の完全な回収を保証します。
ジャケット付き熱調節オプション：単層および二重層構成の両方で利用可能なジャケット付きバリアントは、外部水浴循環用の外側ジャケットを統合しています。これにより、研究者は温度制御された流体をアクティブボリュームの周りに連続的にポンプで送り、熱力学研究のために厳密な等温条件を維持できます。
柔軟でスケーラブルなチャンバー容量：標準モデルは30 mLから500 mLの容量で、さまざまなサンプルサイズに対応し、特殊な10 mLバージョンは独自の内部ねじ設計を使用しています。さらに、セル本体は補助サンプリングポートを含めるようにカスタマイズでき、内部雰囲気を中断することなくリアルタイムの流体引き出しを可能にします。

応用分野

応用分野	説明	主な利点
二酸化炭素還元（$CO_2RR$）	ガス拡散セットアップを使用して、二酸化炭素を高価値の化学原料および合成燃料に電気化学的に変換するプロセスを調査します。	ストレートガスパージチューブは、ガス-液体境界層の相互作用を最大化し、高いファラデー効率を実現します。
窒素還元反応（$NRR$）	制御された雰囲気と純粋な化学的純度を必要とする、窒素と水からの常圧アンモニア合成を実施します。	L字型ガスパージチューブは、触媒表面全体に均一な気泡分布を確保し、窒素の物質輸送制限を防ぎます。
電気触媒評価	制御された条件下で、3電極構成で新しい触媒材料の活性、安定性、選択性を特徴付けます。	IRドロップの最小化と電極の平行配置により、非常に正確な分極曲線とサイクリックボルタンメトリーデータが得られます。
有機電気合成	反応性中間体を対極から分離しながら、陽極または陰極コンパートメントで選択的な合成有機変換を実行します。	チャンバーの完全な物理的分離により、反対側の電極での望ましくない副反応や副生成物の形成を防ぎます。
水素発生反応（HER）	酸性またはアルカリ性条件下での電気化学的水分解中の触媒性能とプロトン交換速度を評価します。	頑丈なチェーンクランプ付きメンブレンインターフェースは、圧力変動に耐えながら、プロトン輸送のために低いイオン抵抗を提供します。
腐食および不動態化研究	攻撃的な電解質にさらされた先進合金および保護コーティングの電気化学的挙動と劣化率を監視します。	高ホウケイ酸ガラスとフッ素樹脂シールは、非常に腐食性の酸/塩基媒体に耐え、サンプルの汚染をゼロにします。

技術仕様

パラメータ/仕様	PL-DJ01（標準）	PL-DJ01-2（絶対シール）	PL-DJ01-10（マイクロボリューム）
ベースアーキテクチャ	上げ底付きデュアルチャンバーH型	絶対シールデュアルチャンバーH型	コンパクトマイクロボリュームデュアルチャンバー
チャンバー容量範囲	30 mL、50 mL、100 mL、150 mL、250 mL、500 mL（カスタマイズ可能）	30 mL～500 mL	10 mL（固定）
シーリング機構	POM外部キャップとPTFE圧縮プラグによる相対シール	絶対気密性ヘルメチック圧縮	PTFEプラグ付きねじ込みジョイントインターフェース
ポートねじスタイル	外部ねじ	高精度圧縮ねじ	内部ねじ
電極互換性	細長い作用電極、補助電極、参照電極が必要	細長い作用電極、補助電極、参照電極が必要	極小またはカスタム細長電極
チャンバー分離	イオン交換膜（ユーザー提供）とチェーンクランプ	イオン交換膜（ユーザー提供）とチェーンクランプ	機械ロック付き統合メンブレンスロット
ガス通気システム	サブサーフェスストレート（$CO_2$用）またはL字型（$N_2$用）	サブサーフェスストレート（$CO_2$用）またはL字型（$N_2$用）	マイクロガス分散チューブ
温度調節	単層またはジャケット付き二重層（水浴循環）で利用可能	単層またはジャケット付き二重層（水浴循環）で利用可能	標準単層
ガラスボディ設計	上げ底構造付き高ホウケイ酸ガラス	上げ底構造付き高ホウケイ酸ガラス	省スペースプロファイル付き高ホウケイ酸ガラス
オプションの変更	カスタマイズ可能なサンプリングポート、カスタムボリューム	カスタマイズ可能なサンプリングポート、カスタムボリューム	リクエストに応じてカスタムポート

この製品を選ぶ理由

妥協のない素材と職人技：すべてのコンポーネントは、プレミアム高ホウケイ酸ガラスと医療グレードのPTFEから作られており、厳密な公差でCNC機械加工されており、腐食性の酸、有機溶剤、極端な温度に耐えます。
測定精度の向上：参照電極を作用電極と同じチャンバーに配置し、360度回転調整を可能にすることで、システムはIRドロップと電流分布のエラーを大幅に削減します。
優れた実験的柔軟性：モジュラー単層、ジャケット付き、特殊なマイクロボリュームオプション、およびカスタムサンプリングポートと調整されたガスパージセットアップにより、ユニットはさまざまな実験条件にシームレスに適応します。
優れたシーリング完全性：機械式チェーンクランプとねじ込み圧縮OリングPTFEシールを組み合わせることで、安全な相対シールが保証され、ガス漏れを防ぎ、酸素感受性または揮発性の化学反応の完全性を維持します。
エンドツーエンドのテクニカルサポートとカスタマイズ：KINTEKの包括的なカスタム製造能力に支えられ、実験室の正確な要件に一致するように、チャンバーの形状、寸法、ポート構成を変更できます。
