標準・カスタマイズ対応電気化学セル

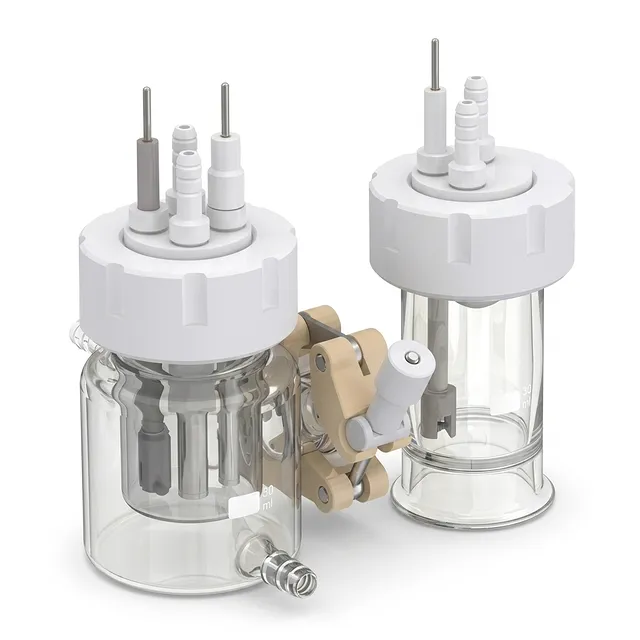

ガス液相反応用サンプリングポート付き交換膜H型電気化学セル

商品番号 : PL-DJ06

価格は以下に基づいて変動します仕様とカスタマイズ

チャンバー容量範囲: 30 mL～500 mL（10 mLマイクロおよびカスタムオプション利用可能）
チャンバー材質: 底部吊り下げ設計の高硼珪酸ガラス3.3
シールおよびアライメント: 外ねじPOMキャップ付き360度回転PTFEインサート

配送:

お問い合わせ配送詳細を確認してくださいオンタイムディスパッチ保証.

説明
ダウンロード

仕様を見るカスタム見積もりをリクエスト

お問合せ

チャット仕様を見る

なぜ私たちを選ぶのか

簡単な注文プロセス、高品質な製品、そしてお客様のビジネス成功のための専門サポート。

簡単なプロセス品質保証専門サポート

製品概要

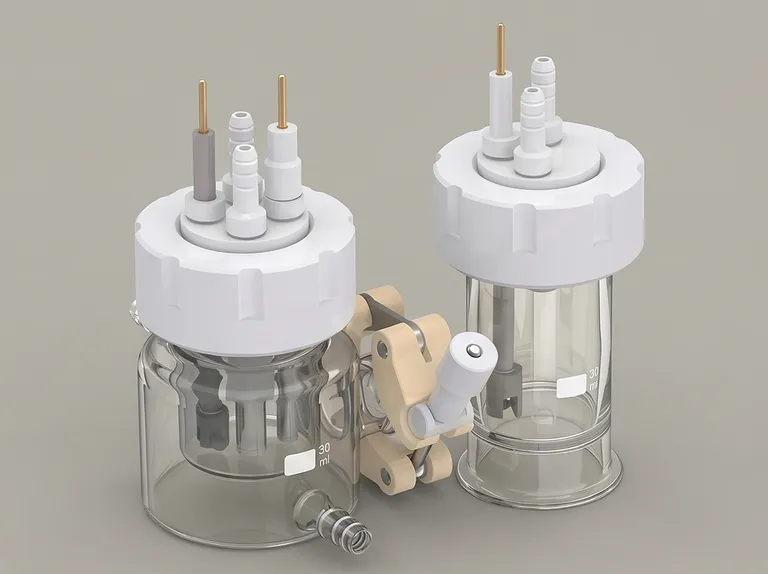

Product image 2

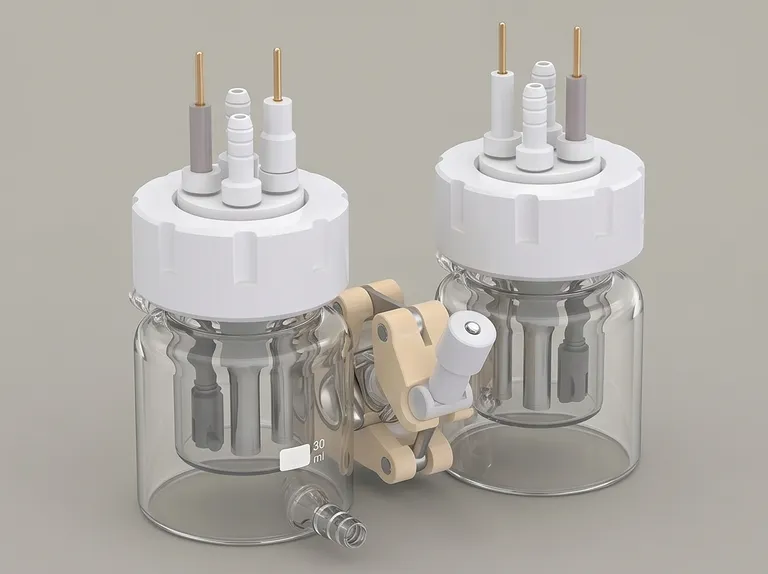

Product image 3

この高性能電気化学セルは、絶対的な室の分離と精密な生成物分析が最も重要となる、高度な電気触媒および電気合成調査のために特別に設計されています。二重室H型アーキテクチャを採用し、本システムはイオン交換膜を使用して作用電極（カソード）と対極（アノード）の反応を分離するように設計されています。統合されたサンプリングポートにより、内部反応環境を大気にさらすことなく、液相生成物を直接かつリアルタイムで抽出することができ、揮発性化合物を保持し、動力学研究の完全性を保証します。シームレスな気液物質移動を促進し、溶液のデッドゾーンを排除することで、このシステムは研究者に高度に再現性のある電気化学データを提供します。

最先端のエネルギー研究に最適化されたこの機器は、二酸化炭素還元反応（CO2RR）、窒素還元反応（NRR）、水素発生反応（HER）、および酸素発生反応（OER）の標準構成です。二重室設計により、生成された生成物が対極で再酸化または還元されるのを防ぎ、これは正確なファラデー効率の計算に不可欠です。標準的な3電極構成を収容するように設計されており、参照電極が作用電極と同じ室内に配置されることを保証します。この空間的配置は、補償されていない溶液抵抗を劇的に低減し、学術、産業、およびグリーンテクノロジー研究ラボ全体で、多様な電解液条件下で高度に正確な電位制御を可能にします。

高純度ホウケイ酸ガラスとプレミアムフッ素ポリマーで構成されたこのユニットは、ラボラトリーエンジニアリングと信頼性の極致を表しています。セル本体は、熱衝撃や攻撃的な酸またはアルカリ性電解液による化学的攻撃に耐性があり、長い運用寿命を保証します。カスタム加工されたコンポーネントを利用した精密なシール機構は、長時間の実験中にガス漏れをゼロに保証します。研究者は、セルの構造的完全性が安定した気液固界面を維持し、高度に一貫したボルタンメトリー、クロノポテンシオメトリー、およびインピーダンス分光測定をもたらすことを知って、完全な自信を持って操作できます。

主な特徴

二重室膜分離： カソード室とアノード室は、ユーザーが選択したイオン交換膜を介して完全に分離されており、人間工学に基づいたクイックリリースチェーンクランプによってしっかりと固定されています。このセットアップにより、膜の迅速な交換と清掃が可能になりながら、2つの室間の気密性のある漏れのないシールが保証されます。
統合された高完全性サンプリングポート： 専用のサンプリングポートがホウケイ酸ガラス室に直接組み込まれており、定期的なシリンジベースの液体抽出を可能にします。この設計は大気汚染を防ぎ、中間生成物をリアルタイムで追跡するのに理想的です。
オーミックドロップ（Rドロップ）の最適化： 室の幾何学形状は、参照電極を同じ半電池内の作用電極に近接して配置するように綿密に計算されています。この配置は補償抵抗を最小限に抑え、よりクリーンなサイクリックボルタンメトリーおよびクロノポテンシオメトリー曲線を生成します。
懸垂室フロア設計： 単層セル本体は、持ち上げられた/懸垂された内部底面を持つように設計されています。この高度な構造設計は、反応物または生成物が沈着する可能性のある溶液のデッドゾーンを排除し、電解液全体にわたって均一な濃度を保証します。
360度回転PTFEインサート： セルの蓋には、作用電極を膜界面と平行に整列できる完全に回転可能なフッ素ポリマーインサートが特徴です。これにより、電極表面全体で均一な電界分布が保証され、局所的な電流密度の変動が排除されます。
ねじ込み圧縮キャップ： セルの蓋の確実なシールは、外部ガラスねじと高耐久性POM圧縮キャップを使用して達成されます。これらのキャップは内部PTFEプラグをガラス縁に押し付け、高流量パージ操作中でもガスの逃げを防ぎます。
専用ガスパージインターフェース： 各室には専用のガス入口と出口ポートが装備されています。ユーザーは、二酸化炭素還元（CO2RR）用に最適化されたストレートチューブパージャー、または窒素還元（NRR）セットアップで気液相互作用を最大化するように設計されたL字型パージャーを選択できます。
ジャケット温度制御オプション： 単層および二重層ジャケット構成の両方で利用可能です。ジャケットモデルは熱媒体の連続循環を可能にし、温度依存性熱力学研究のための精密な等温制御を保証します。

アプリケーション

アプリケーション	説明	主な利点
二酸化炭素還元（CO2RR）	専用のガスパージャーを使用して、CO、ギ酸、エチレンなどの付加価値のある化学物質にCO2ガスを電気分解変換します。	生成物のクロスオーバーとアノードでのその後の酸化を防ぎ、正確なファラデー効率測定を保証します。
窒素還元反応（NRR）	低温触媒を利用して、窒素ガスと水から常温でアンモニアを電気化学合成します。	L字型パージャーは窒素の溶解を最大化し、高完全性シールは大気中の窒素による汚染を防ぎます。
水分解（HER/OER）	高酸性またはアルカリ性電解液中での水素および酸素発生電気触媒に関する基礎研究。	生成された水素と酸素を完全に分離し、爆発性ガス混合物と相互汚染を軽減します。
有機電気合成	反応経路を制御するために分割セル構成を必要とする有機基質を含む調製電気化学。	統合されたサンプリングポートにより、反応物の変換と生成物の分布の時間経過に伴う正確な動力学追跡が可能になります。
動力学およびメカニズム研究	能動的分極中に電解液の微量アリコートを抽出することによる、電気化学反応経路のリアルタイム監視。	電流を中断したりセルを分解したりする必要を排除し、システムの熱力学的平衡を維持します。
触媒スクリーニング	ガス拡散電極に堆積された新規金属、炭素、または分子触媒の高スループットテスト。	クイックリリースチェーンクランプにより、テスト実行間で作用電極と膜を迅速に交換できます。

技術仕様

この電気化学システム（製品シリーズPL-DJ06）は、多様なラボラトリースケールに適合するように、複数の標準容量と構成で利用可能です。以下は、PL-DJ06シリーズの包括的な仕様です。

パラメータ	PL-DJ06単層バリアント	PL-DJ06ジャケットバリアント	PL-DJ06-10マイクロバリアント
利用可能な公称容量	30 mL、50 mL、100 mL、150 mL、250 mL、500 mL	30 mL、50 mL、100 mL、150 mL、250 mL、500 mL	10 mL（マイクロ容量）
室構成	二重室H型（カソード/アノード）	二重室H型（カソード/アノード）ジャケット付き	二重室H型（カソード/アノード）
本体素材	高ホウケイ酸ガラス3.3	高ホウケイ酸ガラス3.3（二重壁）	高ホウケイ酸ガラス3.3
内部底面構造	懸垂フロア（デッドゾーンを排除）	ジャケット加熱/冷却キャビティ	懸垂フロア
接続クランプタイプ	クイックリリースチェーンクランプカップリング	クイックリリースチェーンクランプカップリング	内部ねじカップリング
蓋シール機構	外部ガラスねじ + POMキャップ	外部ガラスねじ + POMキャップ	内部ガラスねじ + PTFEプラグ
インサート素材	360度回転PTFE	360度回転PTFE	固定PTFEプラグ
電極シール	圧縮Oリング付きPTFEプラグ	圧縮Oリング付きPTFEプラグ	ねじ込みPTFE圧縮グランド
電極互換性	細長い作用、参照、対極	細長い作用、参照、対極	標準長マイクロ電極
ガスパージチューブオプション	ストレート（CO2RR）またはL字型（NRR）	ストレート（CO2RR）またはL字型（NRR）	マイクロパージライン
サンプリングポートスタイル	セプタ付き統合サイドポート	セプタ付き統合サイドポート	統合トッププラグサンプリングポート
動作温度	-10°C〜100°C	-20°C〜150°C（流体循環器付き）	-10°C〜80°C

この製品を選ぶ理由

精密加工されたフッ素ポリマー： KINTEKの業界をリードする高純度PTFECNC加工を利用することで、内部インサートと電極シールは絶対的な化学的不活性性を提供し、有機物または金属の溶出物が触媒反応を汚染しないことを保証します。
ゼロリーク構造的完全性： 外部ガラスねじ、頑丈なPOM圧縮キャップ、およびヘビーデューティーフッ素ポリマーシールの組み合わせが、一定の内部圧力を維持し、有毒ガスの漏れを防ぐ気密システムを作り出します。
比類のないカスタマイズ能力： 包括的なエンドツーエンドのCNC加工とガラス吹き加工能力を活用して、KINTEKはセル室の容量をカスタマイズしたり、追加のセンサーポートを追加したり、特定のプロセス要件に合わせて特注のジャケット構成を設計したりできます。
一貫した運用効率： クイックリリースチェーンクランプは膜の交換と実験後の清掃を劇的に簡素化し、メンテナンスのダウンタイムを短縮し、忙しい分析ラボでの日次テストスループットを向上させます。
卓越した温度制御： セルの二重層ジャケットバリアントは、外部循環器に接続すると優れた熱安定性を提供し、一定温度下での活性化エネルギーと反応動力学の正確な決定を可能にします。

詳細な見積もりを受け取る、または特定の電気化学セットアップに合わせた特注の変更について話し合うには、今日KINTEK技術営業チームにお問い合わせください。
