標準・カスタマイズ対応電気化学セル

石英薄膜分光電気化学セル統合分光光度分析用密閉電気化学セル

商品番号 : PL-DJ05

価格は以下に基づいて変動します仕様とカスタマイズ

薄層スリット寸法: 8.0 mm x 6.5 mm x 1.0 mm
光学透過率: ≥ 95% (統合石英を通して)
構造材料: 研磨石英、PEEK、純粋PTFE

配送:

お問い合わせ配送詳細を確認してくださいオンタイムディスパッチ保証.

説明
ダウンロード

仕様を見るカスタム見積もりをリクエスト

お問合せ

チャット仕様を見る

なぜ私たちを選ぶのか

簡単な注文プロセス、高品質な製品、そしてお客様のビジネス成功のための専門サポート。

簡単なプロセス品質保証専門サポート

製品概要

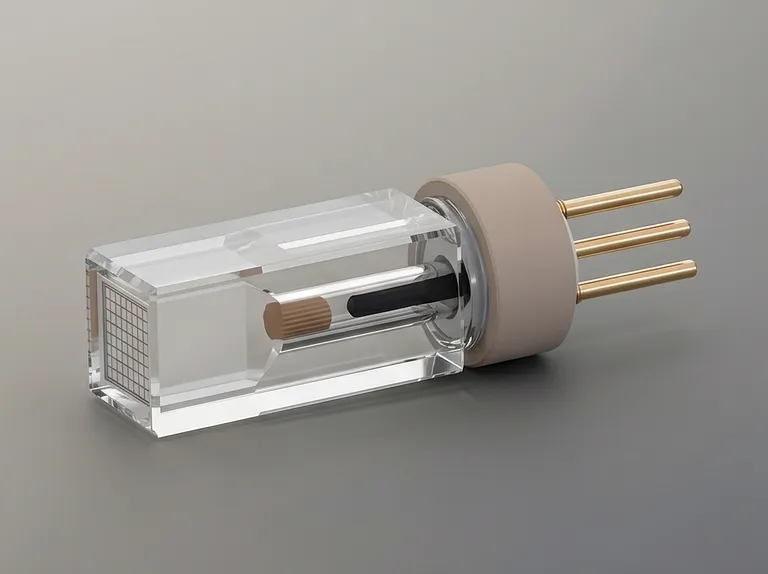

製品画像 2

製品画像 3

この薄膜分光電気化学セルは、電気化学と分光法の間のギャップをシームレスに橋渡しするために設計された高度な分析システムです。専用の電気化学反応室に高精度な光路を直接統合することで、制御された電気化学電位下でのリアルタイム・その場分光光度変化のモニタリングを可能にします。高度に限定された薄膜流体制御を実現するよう設計されており、物質移動の制限を大幅に低減し、電気活性種の迅速かつ均一な電解変換を保証します。この能力は、現代化学研究において、一過性の中間状態の捕捉、形式酸化還元電位の決定、複雑な多電子反応経路の解明に不可欠なものとなっています。

高感度分析アプリケーション向けに設計されており、生化学、有機金属化学、レドックスフロー電池工学、光電子材料開発に携わる研究機関および産業開発チームに最適です。コンパクトな正方形の外形は、標準的な分光光度計の試料ホルダーに容易に収まるため、既存の実験室機器との統合が簡素化されます。金属タンパク質の酸化状態の調査から、エレクトロクロミックポリマーの劣化動力学の分析まで、紫外、可視、近赤外光領域にわたる高忠実度で再現性の高いスペクトルデータを提供します。

最高水準のエンジニアリング基準で製造されたこの装置は、要求の厳しい分析プロトコルに対する堅牢で高性能な投資となります。一体成型された接着剤不要の光学ボディは、高品質の合成石英から機械加工されており、長期的な機械的安定性と絶対的な化学的純度を保証します。シール部品には高性能フッ素ポリマーおよびエンジニアリングプラスチックが使用されており、侵襲性のある有機溶媒や腐食性電解質に曝露された場合でも完全に不活性な状態を維持します。研究者は、その漏れ防止構造、高精度な電極位置合わせ、幅広い過酷な実験条件下での優れた光学クリアリティを完全に信頼して操作できます。

主な特徴

一体型石英構造： セルボディ全体が、化学接着剤やグルーを使用せず、単一の高純度合成石英ブロックから精密研磨・研磨されています。この一体型設計により、侵襲性のある有機溶媒中での接着剤溶解による試料汚染や構造破壊のリスクが排除され、純粋な光路と優れた物理的耐久性が保証されます。
超高光学透過率： 正方形セルボディの四面に備えられた専用光学窓は、95%を超える優れた光透過率を実現します。この高い透明性により、重要なUV-Vis-NIR波長スペクトル全体での光散乱と背景吸収が最小限に抑えられ、かすかなスペクトル変化や低濃度化学中間体の精密な追跡が可能になります。
絶対気密シールシステム： 高揮発性溶媒や酸素感受性化学プロセス向けに設計されたこのシステムは、堅牢な気密シール機構を備えています。周囲の酸素の侵入と溶媒の蒸発を防止し、長時間の分光電気化学実験中における試料の完全性の保護と安定した電解質濃度の維持を実現します。
360度回転PEEK位置合わせコア： 光学シール部は、革新的な外ねじ設計と360度回転可能なPEEK内側コアを組み合わせて構築されています。このエンジニアリングソリューションにより、操作者は電極アセンブリをスムーズに回転させ、最終締め付け前に作業電極を1.0 mm薄膜光学スリットに正確に平行に位置決めでき、空間的な位置ずれを防止し、完璧な再現性を確保します。
高精度PTFE電極圧縮プラグ： 上部電極挿入口には、カスタム加工されたポリテトラフルオロエチレン（PTFE）プラグが装着されています。専用のシールネジを締めると、一体型のフッ素ゴムOリングに均一な機械的圧力が加わり、繊細な部品を損傷することなく電極シャフト周囲に安全で局所的な気密シールを形成します。
包括的な三電極構成： 完全に最適化された実験室グレードの電極キットが付属しており、直径3.0 mmのAg/AgCl参照電極、直径0.5 mmの白金線対極、および高表面積（6 mm × 7 mm）の白金メッシュ作業電極が含まれ、すぐに使用可能な分析操作を可能にします。
カスタマイズ可能な作業電極基板： 汎用性の高い設計により、標準の白金メッシュ作業電極を代替材料に簡単に交換できます。要求に応じて、直径3.0 mmのガラス状炭素（GC）ディスクや高純度金（Au）ディスクを組み込んだシステム構成が可能で、特定の触媒または酸化還元反応速度論に合わせるために必要な柔軟性を提供します。

アプリケーション

アプリケーション	説明	主な利点
均一系触媒研究	その場紫外可視分光法を用いた有機金属触媒および配位子中心酸化還元プロセスのリアルタイムモニタリング。	触媒サイクル中の短寿命反応中間体の捕捉および配位変化の解明。
レドックスフロー電池研究開発	有機/無機電解質における化学的劣化、充電状態変化、および電荷移動経路の分光学的追跡。	分子安定性と電解質処方の最適化のための定量的速度論データを提供。
生物電気化学的速度論	固定化金属タンパク質（例：シトクロムc、ヘモグロビン）の電子移動機構および酸化還元電位の特性評価。	薄膜設計により拡散距離が制限され、迅速かつ完全なタンパク質電解によるクリーンなスペクトル分析が可能。
エレクトロクロミックポリマーテスト	印加電位下での共役導電性ポリマーの色変化特性および吸収プロファイルシフトの評価。	スマートウィンドウやディスプレイ開発のための精密な電圧-吸光度相関を実現。
有機光エレクトロニクス	有機発光ダイオード（OLED）材料における発光分子、ラジカルイオン、およびポラロン形成のその場分析。	高感度光電子スイープ中の溶媒蒸発および周囲酸素による劣化を防止。
腐食・不動態化分析	腐食性酸性媒体中での貴金属表面における初期段階の金属溶解および不動態酸化皮膜形成の調査。	高純度石英窓は化学的エッチングに耐性があり、過酷な実験中も光路の完全性を維持。

技術仕様

パラメータ	仕様詳細（モデル：PL-DJ05）
製品型番	PL-DJ05
セルボディ材質	一体型高純度研磨石英（接着剤不要 / 接合部なし）
光透過率	≥ 95%（UV-Vis-NIRスペクトル全体）
光路	4面光透過
蓋材質	高性能ポリエーテルエーテルケトン（PEEK）
内側コア位置合わせ機構	360度回転PEEKコア
電極シール機構	PTFEプラグ（圧縮ネジおよびフッ素ゴムOリング付き）
全体シールタイプ	絶対気密 / エアタイトシールシステム
セルボディ形状	正方形、外形寸法 12 mm × 12 mm
内部薄膜スリットサイズ	8.0 mm（幅）× 6.5 mm（高さ）× 1.0 mm（光路長 / ギャップ）
付属参照電極	Ag/AgCl電極（シャフト直径∅ 3.0 mm）
付属対極	白金（Pt）線電極（直径∅ 0.5 mm）
付属作業電極	白金（Pt）メッシュ電極（有効面積：6 mm × 7 mm）
オプション作業電極	ガラス状炭素（GC）ディスク（直径∅ 3.0 mm）、金（Au）ディスク（直径∅ 3.0 mm）

この製品を選ぶ理由

一体型エンジニアリングの卓越性： 単一の高純度合成石英ブロックから作られており、接着接合部がありません。これにより、化学溶媒に対する完全な耐性が確保され、極限の実験室条件下でも構造破壊を防ぎ、光学的純度を保持します。
精密位置合わせと機構： 高度な360度回転PEEK内側プラグにより、操作者は狭い1.0 mm薄膜ギャップ内で作業電極をマイクロメートル精度で配向でき、電極のトルクや光学的な位置ずれを排除します。
業界をリードするシールの安全性： 圧縮PTFEプラグ、フッ素ゴムOリング、およびPEEK外ねじを組み合わせることで、真に気密なシールを提供します。この設計は、無酸素実験および高揮発性有機溶媒の長期試験に極めて有効です。
カスタマイズ可能な分析構成： KINTEKの一貫したCNC加工能力を活かし、このセルはカスタム作業電極（ガラス状炭素、金、白金ディスク）および修正スリット形状と組み合わせて、正確な研究パラメータに合わせることができます。
妥協のないB2B品質管理： 各分光電気化学セルは、出荷前に厳格な光学的検証および漏れ検査を受け、要求の厳しい産業および学術研究環境での信頼性の高い性能を保証します。

PL-DJ05システムのテストパラメータについてのご相談、カスタム構成のご要望、または正式な見積書のご依頼は、本日より当社の技術営業チームまでお問い合わせください。
