標準・カスタマイズ対応電気化学セル

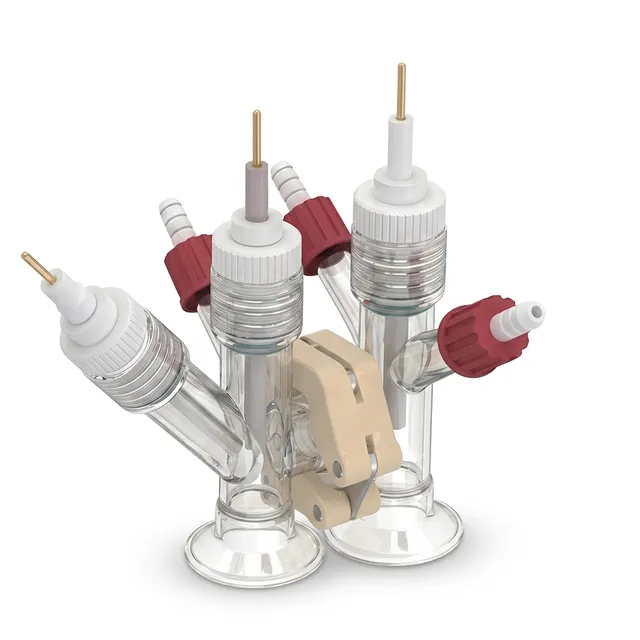

高硼ケイ酸ガラスとPTFEシール部品を備えた三電極実験用交換可能膜H型電気化学セル

商品番号 : PL-DJ02

価格は以下に基づいて変動します仕様とカスタマイズ

チャンバー容積: 10 ml
チャンバー構造: 交換可能膜付きH型
本体材質: 高ホウケイ酸ガラス

配送:

お問い合わせ配送詳細を確認してくださいオンタイムディスパッチ保証.

説明
ダウンロード

仕様を見るカスタム見積もりをリクエスト

お問合せ

チャット仕様を見る

なぜ私たちを選ぶのか

簡単な注文プロセス、高品質な製品、そしてお客様のビジネス成功のための専門サポート。

簡単なプロセス品質保証専門サポート

製品概要

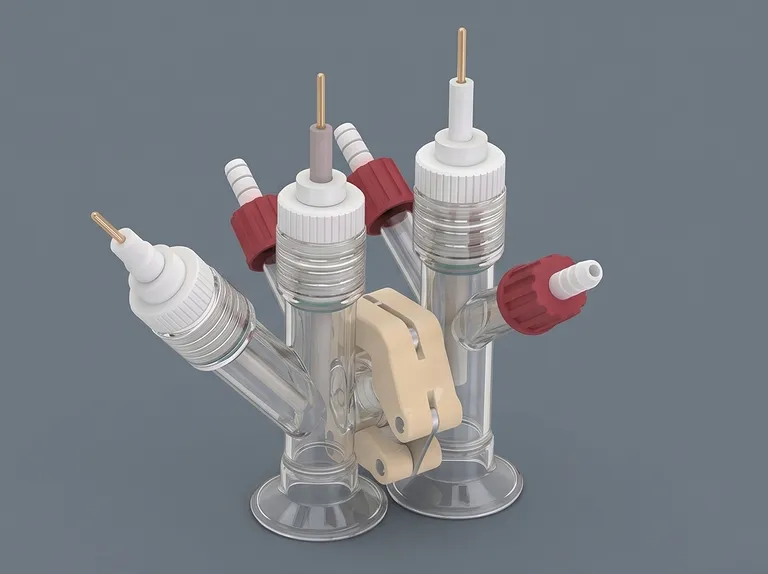

製品画像 1

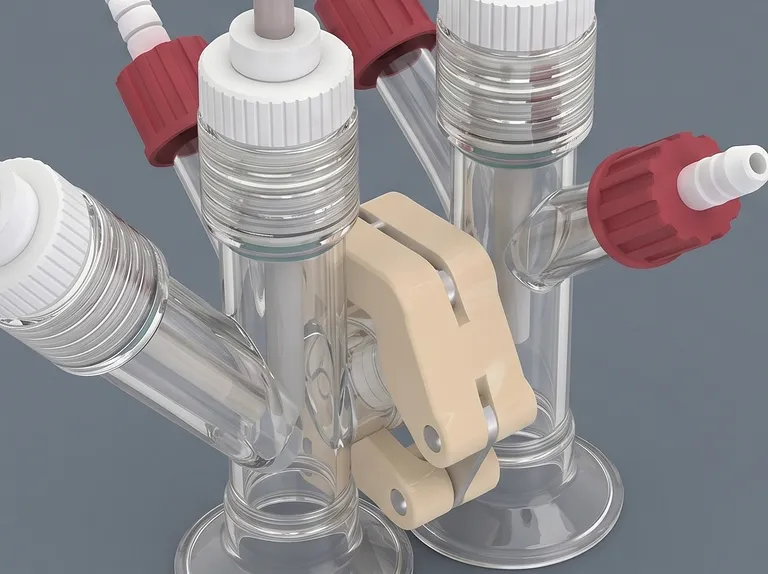

製品画像 3

この高精度電気化学セルシステムは、学術研究および産業研究所の厳しい要求を満たすために特別に設計されています。古典的な二槽H型構成として設計されたこの装置は、陰極槽と陽極槽を完全に分離し、反応生成物の交差を防ぎながら、妨げのないイオン輸送を可能にします。このシステムはモジュラー式膜取付アセンブリを備えており、イオン交換膜の評価や、生成物分離が最も重要である敏感な電気化学反応の実施に理想的です。

セル本体は高品位の硼ケイ酸ガラスで作られており、優れた耐熱衝撃性と光学透明度を提供し、電気触媒プロセスや気体発生の視覚的モニタリングを可能にします。槽構造には、溶液のデッドゾーンと死角を排除する特殊な中空層プロファイルが含まれており、均一な溶質濃度と一貫した動力学条件を保証します。標準化された容量10mlにより、このシステムは高価値触媒、限定量の液体電解質、および精密な分析試験に最適化されています。

厳密な実験設計をサポートするように構築されたこのシステムは、空気感応性のレベルに応じて対応する2つの異なるシールオプションを提供します：通常の液体状態分析用の相対シールと、高度に敏感な嫌気性電気化学用の絶対シールです。参照電極と作用電極を同じ槽内に配置することで、この装置は非補償溶液抵抗（IRドロップ）を最小限に抑え、再現性の高いサイクリックボルタンメトリーおよびインピーダンスデータを得ることができます。このシステムは精密工学の証であり、複雑な試験条件下での高性能を保証します。

主な特徴

二槽膜インターフェース: 反応環境を、イオン交換膜で隔てられた明確な作用電極槽と対極槽に分割します。頑丈なチェーンクランプが槽を確実に固定し、気密で漏れのない障壁を維持しながら、膜の迅速な交換を可能にします。
最適化されたIRドロップ軽減: ガラス槽の空間配置により、参照電極は作用電極の直近に位置します。これにより、非補償電解質抵抗経路が減少し、優れた電位制御と極めて正確なボルタンメトリック掃引が可能になります。
高品位硼ケイ酸ガラス構造: 優れた耐薬品性の硼ケイ酸ガラスで作られた単層セル本体は、独特の中空形状を組み込んでいます。この特殊な構造設計は、溶液の閉じ込めやデッドスペースを積極的に防止し、10mlの容積全体で均一な電気化学的拡散を保証します。
精密設計された内ねじガラス継手: ガラス本体の接続ポートは、高純度フッ素樹脂部品とシームレスに接続する内ねじ設計を採用しています。ねじ込み継手を締め付けるとOリングシールが圧縮され、真空グリスを必要としない高度に安全な継手を形成します。
モジュラー式シールオプション: ユーザーは、固体ポリテトラフルオロエチレンプラグ上の圧縮ネジ機構を使用した相対シール、または一体化された内ジャックコネクタを備えた独自のキャップ設計による絶対気密シールのいずれかでセルを構成できます。
液面下ガスパージアレイ: 液面下まで延びる一体化されたガスエアレーションチューブを備えており、電解質の効率的なパージと飽和を可能にします。この設計により、大気ヘッドスペースと溶解ガス濃度を精密に制御できます。
カスタマイズ可能な抽出ポート: ガラスセル本体には、補助サンプリングポートを含むようにカスタマイズすることができ、研究者は途中で試料を採取したり試薬を導入したりすることができます。この機能は、セルの内部環境を維持しながら、リアルタイムの動力学分析を容易にします。
化学的に不活性なフッ素樹脂継手: すべてのシール、キャップ、プラグは高性能フッ素樹脂から機械加工されており、強酸、強塩基、有機溶剤に対する絶対的な耐性を保証します。この材料選択により、汚染を防止し、連続的な実験室使用による長年の構造的完全性を保証します。

応用

応用	説明	主な利点
プロトン交換膜（PEM）試験	制御電位下での高分子電解質膜のプロトン伝導率、化学的安定性、および透過性を評価します。	一体化されたチェーンクランプによる迅速な膜交換により、測定間のダウンタイムを最小限に抑えます。
電気触媒的CO2還元	嫌気条件下で気体反応物を液体電解質に直接バブリングさせなければならない気体還元反応を調査します。	液面下エアレーションにより精密なガス飽和が可能であり、絶対シールが酸素の侵入を防止します。
水分解（HER/OER）	陽極での酸素発生と陰極での水素発生を分離し、定量的なファラデー効率を計算します。	厳密な物理的槽分離によりガスの混合を防ぎ、純粋なガスサンプルの採取を保証します。
電気合成および有機電気化学	陽極および陰極中間体を分離したまま維持しなければならない逆反応を防止する合成変換を行います。	高硼ケイ酸ガラスと純粋なPTFE構造により、侵襲性のある有機溶剤や強酸に耐性があります。
リチウムイオン電池電解質特性評価	無空気環境における新規非水液体電解質の電気化学的窓と輸率を分析します。	内ジャック電極インターフェースを備えた絶対気密シールにより、揮発性溶剤の蒸発と湿気汚染を防止します。
バイオセンサーおよび動力学アッセイ	敏感な表面結合酵素または生化学分子に対して、サイクリックボルタンメトリーおよびインピーダンス測定を実施します。	参照電極と作用電極を同じ場所に配置することでIRドロップを最小限に抑え、極めて低い信号対雑音比を保証します。

技術仕様

パラメータ	PL-DJ02-R (相対シールタイプ)	PL-DJ02-A (絶対シールタイプ)
基本モデル番号	PL-DJ02	PL-DJ02
槽構成	H型二槽	H型二槽
総作動容積	10 ml	10 ml
セル本体材料	高硼ケイ酸ガラス（単層）	高硼ケイ酸ガラス（単層）
本体設計の特長	一体化中空層（溶液の死角を排除）	一体化中空層（溶液の死角を排除）
槽接続タイプ	膜交換容易な密閉チェーンクランプ	膜交換容易な密閉チェーンクランプ
膜分離	イオン交換膜（ユーザー供給）	イオン交換膜（ユーザー供給）
電極セットアップ互換性	三電極システム（延長電極が必要）	三電極システム（延長電極が必要）
参照電極配置	作用電極槽内に同位置配置（IRドロップ低減）	作用電極槽内に同位置配置（IRドロップ低減）
ガラスシールインターフェース	PTFE圧縮を伴う内ねじ設計	PTFE圧縮を伴う内ねじ設計
電極ポートシール	ネジ圧縮Oリングを備えたPTFEプラグによる相対シール	内ジャック接続を備えたPTFEキャップによる絶対シール
ガスエアレーションシステム	液面下バブリングガスチューブ	液面下バブリングガスチューブ
サンプリングインターフェース	オプションのカスタムサンプリングポート（別途料金）	オプションのカスタムサンプリングポート（別途料金）
バルブ統合互換性	バルブオプション非対応	バルブオプション非対応
チューブ接続互換性	標準実験室チューブ	3mm外径PTFEチューブ用クイックコネクタ

この製品を選ぶ理由

プレミアム材料の統合: 高品位の硼ケイ酸ガラスとKINTEKの精密CNC加工フッ素樹脂（PTFE）キャップおよび継手を組み合わせて使用することで、このシステムは絶対的な耐薬品性を保証し、金属イオン汚染を防止し、サンプル純度を保持します。
妥協のない大気完全性: 揮発性または空気感応性の高い化合物を扱う研究者のために設計された絶対シールタイプは、内部ヘッドフォンジャックスタイルの接続とクイックコネクト3mm PTFEチューブ継手を利用して、気体漏れを完全に排除します。
設計における科学的卓越性: 参照電極を意図的に作用電極と同じ槽内に配置することで、設計は非補償抵抗を最小限に抑えます。中空層ガラス構造は溶液の死角を防止し、再現性のある物質移動動力学を保証します。
モジュラー式カスタマイズとサポート: 当社のエンドツーエンドCNC加工能力に支えられ、このシステムは追加のサンプリングポート、サーモウェル、または既存の実験室ハードウェアや特殊な実験セットアップに適合するように調整された寸法でカスタマイズできます。

カスタマイズ構成、大口注文オプション、または特定の実験室要件に合わせた見積もりに関する詳細情報については、本日技術営業チームまでお問い合わせください。
