交換可能なメンブレンH型電気化学セル（3電極ガス通気実験用）

製品概要

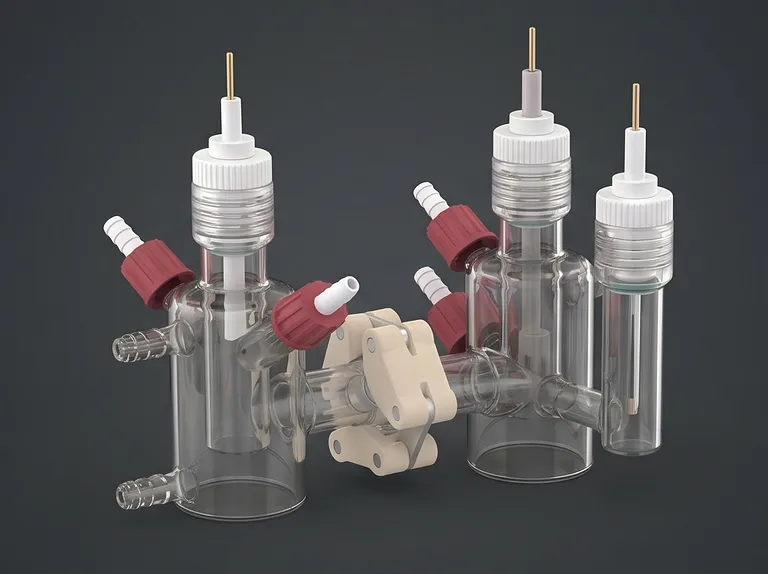

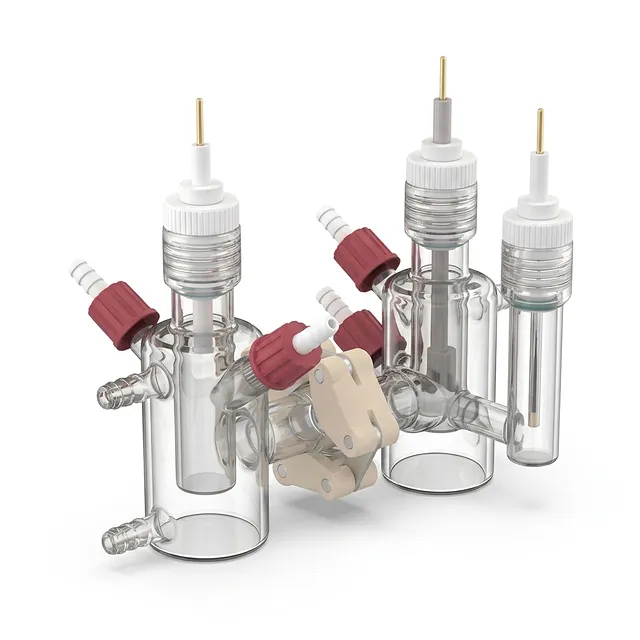

この高度な交換可能メンブレン電気化学セルは、H型セルの設計における重要な進化を表しており、現代の電気化学研究の厳しい要求を満たすために特別に設計されています。システムを、容易に交換可能なメンブレンで隔てられた独立した作用極および対極コンパートメントに分割することにより、このシステムはクロスコンタミネーションを最小限に抑え、半電池反応の精密な制御を可能にします。参照極および作用極チャンバーの接合部に直接組み込まれたルギンキャピラリーの統合は、試験中の溶液抵抗とオーム降下を大幅に低減することにより、従来の設計における主要な問題点を解決します。

幅広い用途に理想的なこの装置は、電気触媒、リチウムイオン電池開発、水素発生反応、二酸化炭素還元などの分野の研究者にとって最適な選択肢です。その二重チャンバー設計は、光電気化学的水分解やレドックスフロー電池の膜透過研究など、陽極および陰極生成物の絶対的な分離を必要とするシステムに特に適しています。産業用調達チームと学術研究室は同様に、再現性の高いサイクリックボルタンメトリー、線形掃引ボルタンメトリー、および電気化学インピーダンス分光法のデータを取得するためにこのユニットに依存しています。

長期的な信頼性に絶対的な自信を持って構築されたセル本体は、優れた化学的不活性と熱衝撃耐性で知られるプレミアム高ホウケイ酸ガラスで作られています。精密機械加工されたポリテトラフルオロエチレン（PTFE）シーリングコンポーネントと組み合わせることで、このセルは、強酸性、強塩基性、または揮発性の有機溶媒環境下でも、漏れのない動作を保証し、構造的完全性を維持します。各ユニットは厳格な品質管理を経ており、ラボではバックグラウンド干渉なしに高感度な微量レベルの電気化学分析を実行できる機器を受け取ることができます。

主な特徴

• 精密設計ルギンキャピラリー：参照極チャンバーと作用極チャンバーの接合部に統合されたルギンキャピラリーが戦略的に配置されています。このユニークな形状により、参照極プローブを作用極表面に非常に近接して配置でき、内部抵抗（IR）降下を劇的に低減し、測定された電位が作用極での真の界面電位を反映することを保証します。

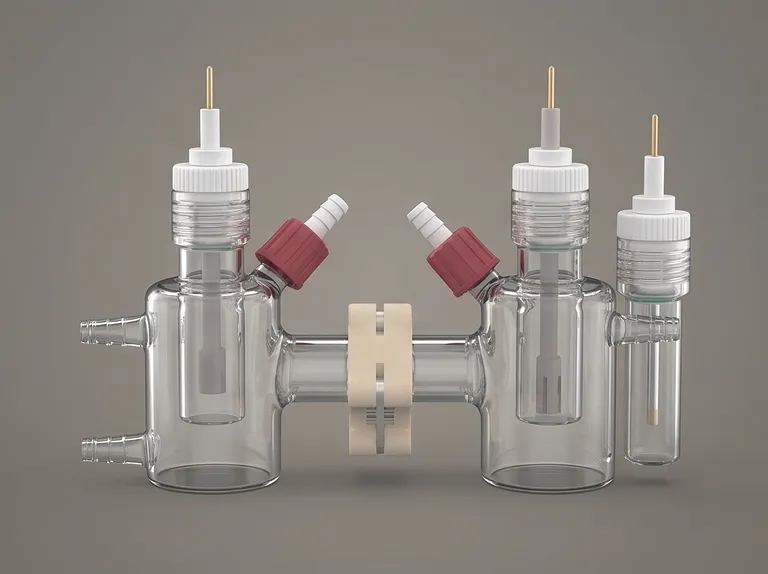

• 使いやすい交換可能メンブレンインターフェース：二重チャンバー構造は、特殊なチェーンクランプ構成を使用して、陰極と陽極コンパートメント間の接合部を固定します。この設計により、研究者はユーザー提供のイオン交換メンブレンを数秒で簡単に挿入、位置合わせ、交換できます。チェーンクランプによって加えられる信頼性の高い機械的圧力は、メンブレン表面全体に均一で漏れのないシールを保証し、電解液のバイパスを防ぎます。
• サスペンデッド単層セルアーキテクチャ：セル本体は、クリアランスの大きい、持ち上げられた単層構造を特徴としています。平底で、滴を閉じ込めたり、掃除が難しい溝に微量の残留物を蓄積したりする可能性のある従来のガラスセルとは異なり、このサスペンデッド設計は隠れた溶液領域を排除し、試行間の完全な排出と徹底的な洗浄を容易にします。
• デュアルシーリング適応性：多様な実験要件に対応するため、このシステムは相対シーリング構成と絶対シーリング構成の両方で提供されます。相対シーリングシステムは、穏やかな雰囲気の分離が十分な標準的な反応に理想的ですが、絶対シーリング構成は、空気感受性、無酸素、または揮発性の高い反応用に設計されており、完全に閉じた環境を提供します。
• ねじ込み式PTFE圧縮シール：ガラスポートと電極コンポーネント間のインターフェースは、高精度の内部ねじを備えています。頑丈なCNC機械加工されたPTFEキャップを締め付けることにより、システムは制御された垂直力を加えて高性能エラストマーシーリングリングを圧縮し、ガラスに過度のストレスをかけずに非常に信頼性の高いガス密および液体密シールを提供します。
• 高度な電極統合とシーリングオプション：選択されたシーリング構成に応じて、電極の挿入口は絶対的な完全性を確保するように設計されています。相対シーリングの場合、システムは圧縮ねじ付きの高性能PTFEプラグを使用して、細長い電極の周りのOリングを変形させます。絶対シーリングの場合、セルは統合された内部ヘッドフォンジャックスタイルのソケットを備えた革新的なPTFEカバーを備えており、電極をセル構造の内部に直接差し込むことで、浸透不可能なシールを実現します。
• 表面下ガスパージおよび通気アセンブリ：システムには、液体レベルより下に伸びる専用のガス入口チューブが含まれており、電解液への不活性ガスまたは反応性ガスの直接バブリングを可能にします。これにより、迅速な脱気や、電気化学的二酸化炭素還元などのガスを伴う反応に不可欠なガス飽和環境の精密な確立が可能になります。
• スケーラブルなカスタマイズとサンプリングポート統合：中間生成物の分析を必要とするラボ向けに、ガラス本体は追加のサンプリングポートでカスタマイズできます。このポートにより、内部圧力や大気組成を乱すことなく、長時間の電解実行中に指定された間隔で液体サンプルを抽出できます。

用途

技術仕様

この製品を選ぶ理由

• プレミアム素材の選択：プレミアム高ホウケイ酸ガラスと高純度、CNC機械加工PTFEから作られています。すべての材料に微量汚染物質が含まれていないことを保証し、化学的劣化や熱応力に対する優れた耐性を提供します。
• 高度なオーム補償：ルギンキャピラリーをチャンバー接合部に直接統合することで、電位制御における比類のない精度が得られ、高電流動作中の複雑な数学的IR補償の必要がなくなります。
• 妥協のない気密性：相対シーリングと絶対シーリングのデュアルオプションにより、このセルは高感度な嫌気性研究に不可欠な気密環境を提供します。クイックコネクトフィッティングとヘッドフォンジャック型プラグは、外部ガスの侵入を防ぎます。
• 調整可能なカスタマイズ機能：エンドツーエンドのCNC機械加工能力により、追加のサンプリングポート、特定のセル容量、または特殊な電極マウントを組み込んで、独自の実験パラメータに適合するようにセル本体を変更できます。
• 迅速なワークフローに最適化：内部ねじ、Oリング圧縮シール、および高速チェーンクランプの組み合わせにより、セットアップとクリーニングにかかる時間を最小限に抑え、研究者は実験スループットを最大化できます。

標準または完全にカスタマイズされたセットアップで、正確な実験パラメータに合わせて調整するには、今すぐKINTEKにお問い合わせいただき、詳細な見積もりを受け取るか、技術エンジニアリングチームにご相談ください。
