配管のミスアライメントに対処するため、 PTFEエキスパンションベローズは、剛性の高い配管システム内で非常に柔軟なジョイントとして機能します。その主な機能は、軸方向、横方向、角度方向の3種類の動きを吸収し、これにより、完全に整列していない配管を補償し、システム障害につながる可能性のある応力の伝達を防ぐことです。
剛性配管の根本的な問題は、ミスアライメント、熱変化、振動による応力を許容できないことです。PTFEエキスパンションベローズは、安全にこれらの力を吸収する設計された柔軟性のある接点を導入することでこれを解決し、システムの長期的な完全性を保証します。
配管システムにとってミスアライメントが脅威となる理由
剛性配管は流体の輸送には優れていますが、柔軟性に欠けるため脆弱です。配管を曲げたり、伸ばしたり、圧縮したりしようとする力はすべて、フランジや接続部などの最も弱い点に集中します。
熱膨張の問題
温度が変動すると、配管は膨張・収縮します。この軸方向の動きとして知られる動きは、配管の亀裂や接続部の漏れを引き起こす可能性のある巨大な応力を発生させることがあります。
機械的振動の課題
ポンプ、モーター、その他の機器は、配管システムに振動を導入します。剛性の高いシステムはこれらの振動を直接伝達し、金属疲労や最終的な破損につながります。
設置の不完全性の現実
設置時の完璧なアライメントは、達成が困難で費用がかかることがよくあります。これにより、わずかにオフセットした配管（横方向のミスアライメント）や、不適切な角度で接続された配管（角度のミスアライメント）が生じる可能性があります。
PTFEベローズが解決策を提供する仕組み
PTFEエキスパンションベローズは、蛇腹（「アコーディオン」形状）で設計されており、シール性を損なうことなく複数の方向に動くことができます。この柔軟性が、システムを保護する核心です。
軸方向の動きへの対応
温度変化により配管が膨張または収縮するとき、ベローズは配管の軸に沿って単純に圧縮または伸長します。この動作が長さの変化を吸収し、応力を無効化します。
横方向のミスアライメントの修正
平行ではあるがオフセットしている配管の場合、ベローズは横方向にたわむことができます。これにより、配管自体に危険な曲げ応力を加えることなく、位置がずれた2点間に確実な接続を行うことができます。
角度のたわみの吸収
2本の配管がわずかな角度で接合している場合、ベローズはその違いを吸収するように曲げることができます。これにより、フランジボルトやガスケットに応力がかかるのを防ぎつつ、漏れのないシールが保証されます。
トレードオフと主要特性の理解
主な機能はミスアライメントの処理ですが、PTFEの材料特性により、これらのベローズは要求の厳しい産業用途に適しています。
優れた耐薬品性
PTFEはほぼ不活性であり、広範囲の腐食性の高い化学物質に対する耐性があります。これにより、化学的に過酷な環境でベローズが故障点になるのを防ぎます。
極端な耐熱性
医薬品用途で述べられているように、PTFEは極端な温度範囲に耐えることができます。これには、脆化したり柔軟性を失ったりすることなく、高温の滅菌プロセスや極低温用途が含まれます。
振動の遮断
ベローズ本来の柔軟性が機械的振動を減衰させます。ポンプの近くにベローズを設置することで、残りの配管システムを有害な調和振動から効果的に隔離できます。
目標に合った適切な選択をする
正しいベローズを選択するには、まず管理する必要がある主要な力を特定する必要があります。
- 熱膨張が主な焦点の場合： システムが最低および最高の動作温度間で経験する軸方向の動きの特定の量に対して定格付けされたベローズが必要です。
- 設置エラーの修正が主な焦点の場合： 配管端間の横方向および角度のオフセットを測定し、その特定のミスアライメントを許容できるベローズを選択します。
- 振動減衰が主な焦点の場合： 振動源のできるだけ近くにベローズを設置し、より広範な配管ネットワークから効果的に隔離します。
結局のところ、設計された柔軟性を導入することにより、PTFEエキスパンションベローズは脆弱な剛性システムを、回復力があり耐久性のあるシステムへと変えます。
要約表：
| 動きの種類 | PTFEベローズの補償方法 | 主な原因 |
|---|---|---|
| 軸方向 | 配管の軸に沿って圧縮または伸長する | 熱膨張・収縮 |
| 横方向 | オフセットした配管を接続するために横方向にたわむ | 設置エラー |
| 角度方向 | 不適切な角度を補償するために曲がる | 設置の不完全性 |
| 振動 | 調和振動を減衰・隔離する | ポンプ、モーター、機器 |
ミスアライメント、熱応力、または振動が配管システムを脅かしていませんか？ KINTEKは、半導体、医療、実験室、産業分野向けにエキスパンションベローズを含む高精度カスタムPTFEコンポーネントの製造を専門としています。当社のベローズは、動きを吸収し、過酷な化学物質に耐え、極端な温度に耐えるように設計されており、システムの長期的な完全性と性能を保証します。プロトタイプから大量生産まで、お客様が必要とする信頼性を提供します。
KINTEKに今すぐお問い合わせいただき、お客様固有の用途についてご相談の上、目標に合わせたソリューションをご提案いたします。

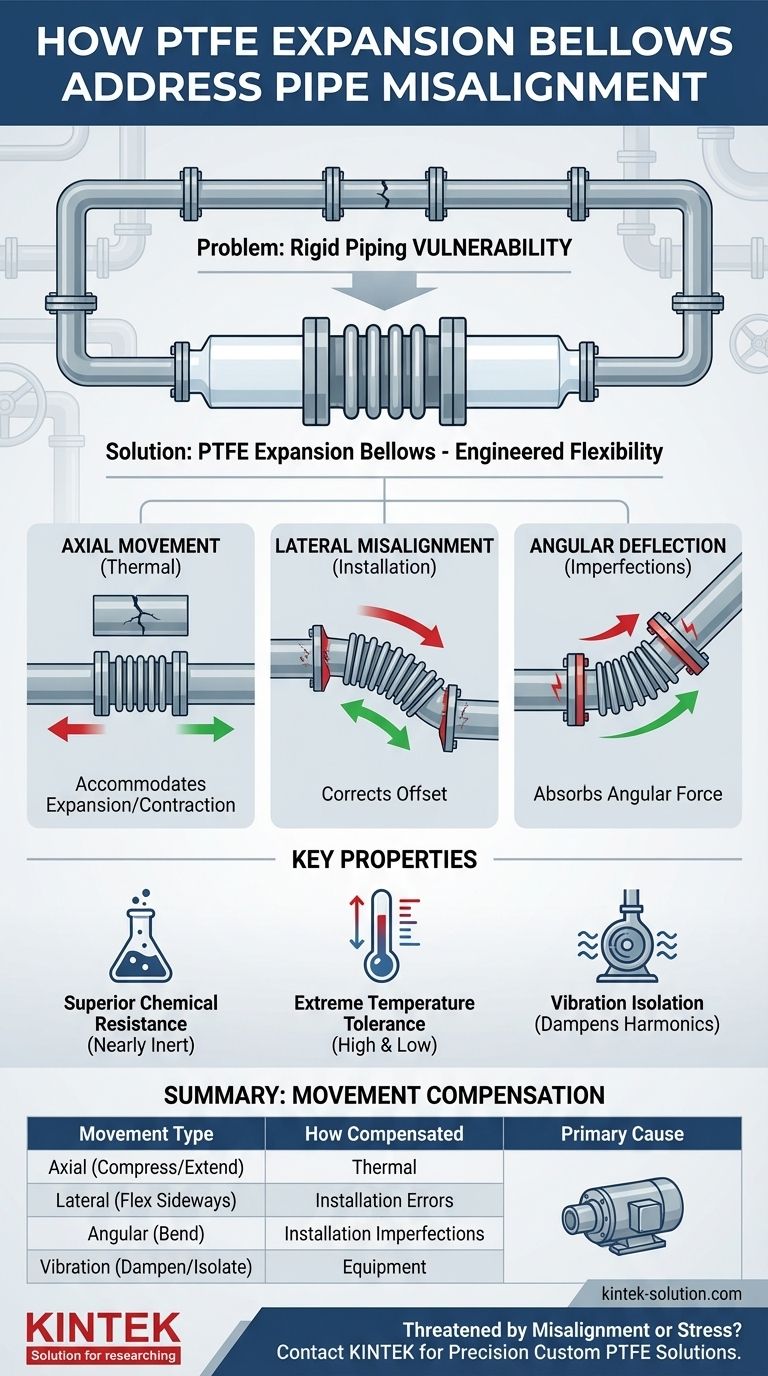

ビジュアルガイド
