PTFEエキスパンションベローズの主な特徴は、その卓越した耐薬品性、広い耐熱範囲、および設計された柔軟性です。これらの特性により、腐食性の高い物質を扱う配管システムや極端な熱条件下で稼働するシステムの動きや応力を安全に吸収し、漏れや壊滅的な故障を防ぐことができます。
PTFEエキスパンションベローズは、単なる部品ではなく、極めて重要な安全装置です。その独自の材料特性により、化学的腐食、熱膨張、機械的振動の破壊的な力から脆弱な配管システムを保護することができます。
PTFEが選ばれる理由
エキスパンションベローズの有効性は、その材料によって決まります。ポリテトラフルオロエチレン（PTFE）は、最も過酷な産業環境に特有の適合性を提供する特性の組み合わせを持っています。
比類のない化学的不活性
PTFEは、ほぼすべての工業用化学薬品に対して事実上不活性です。最も攻撃的な酸、塩基、溶剤に長時間さらされても劣化しません。
これにより、化学処理、医薬品製造、流体の純度と腐食防止が最も重要となるあらゆる用途で不可欠な材料となります。
極端な耐熱性
これらのベローズは、通常-200℃から260℃（-328°Fから500°F）という非常に広い温度範囲で構造的完全性と性能を維持します。
これにより、極低温流体や高温プロセスを伴うシステムでも、脆くなったり形状を失ったりすることなく確実に機能します。
設計された柔軟性と吸収能力
ベローズの主な機械的機能は、動きを吸収することです。PTFEベローズは、配管のミスアライメント、熱膨張、システム振動を補償するのに優れています。
たわむことによって、剛性のあるパイプや接続部に伝達される応力を吸収し、これがクラックや接合部の故障の主な原因となるのを防ぎます。
低摩擦、非粘着性の表面
PTFEは、固体材料の中で最も摩擦係数が低いものの一つです。この非粘着性の特性により、媒体が内部表面に堆積するのを防ぎます。
これは、スムーズな流れを確保し、食品および医薬品用途での汚染を防ぎ、時間の経過とともに運転摩耗を低減するために重要です。
システムにおける機能的役割
材料特性を理解することは、話の半分にすぎません。PTFEエキスパンションベローズの真の価値は、複雑な配管システム内で解決する問題にあります。
システム応力からの保護
配管システムは静的ではありません。圧力変化、流体ダイナミクス、温度変動から絶えず応力を受けます。
PTFEベローズは、システム内の柔軟で吸収性のある接合部として機能します。振動から重要な機器を隔離し、膨張と収縮を吸収することで、配管全体の早期の疲労や故障を防ぎます。
運転の完全性の確保
配管の故障は、コストのかかるダウンタイム、潜在的な安全上の危険、生産の損失につながります。
これらのベローズは、機械的応力と化学的腐食の根本原因を軽減することにより、システムの信頼性を大幅に向上させ、機器の寿命を延ばし、長期的なメンテナンスコストを削減します。
一般的なバリエーションとその用途
PTFEベローズは万能の解決策ではありません。特定の運転要求を満たすために設計されたさまざまな設計があります。
シングルアーチベローズ
これは最も一般的な設計で、単一の蛇腹（コンボリューション）を備えています。適度な軸方向、横方向、角度方向の動きを吸収するための汎用アプリケーションに最適です。
マルチアーチベローズ
2つ以上の蛇腹を備えたこれらのベローズは、大幅に高い柔軟性と動きの吸収能力を提供します。高い振動や大きな熱膨張を伴うシステムで指定されます。
補強ベローズ
より高い圧力を伴う用途では、PTFEベローズは外部リングや層（多くの場合ステンレス鋼製）で補強されることがあります。これにより、内部PTFE表面の化学的不活性を損なうことなく、機械的強度と耐圧性が向上します。
トレードオフの理解
非常に効果的ですが、適切な適用を確実にするために、PTFEの実際的な限界を理解することが重要です。
機械的強度 対 柔軟性
非補強PTFEは、金属ほど機械的に頑丈ではありません。その価値は、化学的耐性と柔軟性にあり、純粋な引張強度にはありません。高圧環境では、補強設計は必須です。
熱膨張率
PTFEは金属よりも熱膨張率が高いです。ベローズはこの膨張を吸収するように設計されていますが、エンジニアは極端な温度用途のフランジや接続点を設計する際に、材料自体の挙動を考慮に入れる必要があります。
システムに最適な選択をする
適切なベローズを選択するには、主な運転上の課題を明確に理解する必要があります。
- 腐食性の高い化学物質の取り扱いが主な焦点の場合： PTFEは、ほぼ普遍的な化学的不活性によりデフォルトの選択肢であり、システムの長寿命と純度を保証します。
- 大きな熱膨張や振動の管理が主な焦点の場合： マルチアーチ設計は、疲労させることなく広範囲の動きを吸収するために必要な優れた柔軟性を提供します。
- 高圧下での運転が主な焦点の場合： 破裂を防ぐために必要な構造的完全性を提供するために、補強ベローズが不可欠です。
結局のところ、適切なPTFEエキスパンションベローズを選択することは、安全で信頼性が高く、耐久性のある産業用配管システムを設計する上で重要なステップです。
要約表：
| 特徴 | 利点 |
|---|---|
| 化学的不活性 | ほぼすべての攻撃的な酸、塩基、溶剤に耐性がある。 |
| 耐熱性 | -200℃から260℃（-328°Fから500°F）で動作する。 |
| 設計された柔軟性 | ミスアライメント、熱膨張、振動を吸収する。 |
| 低摩擦表面 | 媒体の堆積を防ぎ、スムーズな流れを保証する。 |
配管システムを保護する準備はできましたか？
PTFEエキスパンションベローズは、過酷な環境での漏れや故障を防ぐために不可欠です。KINTEKでは、半導体、医療、研究所、産業分野向けにカスタムベローズを含む高精度PTFE部品の製造を専門としています。
当社が提供するもの：
- 精密な製造： 信頼性の高い性能と長い耐用年数を保証します。
- カスタム製造： プロトタイプから大量注文まで、特定の圧力、温度、化学的要件に合わせて調整されます。
システムの完全性と安全性を高めましょう。 KINTEKに今すぐお問い合わせいただき、お客様の用途についてご相談の上、長持ちするように構築されたソリューションの見積もりを取得してください。

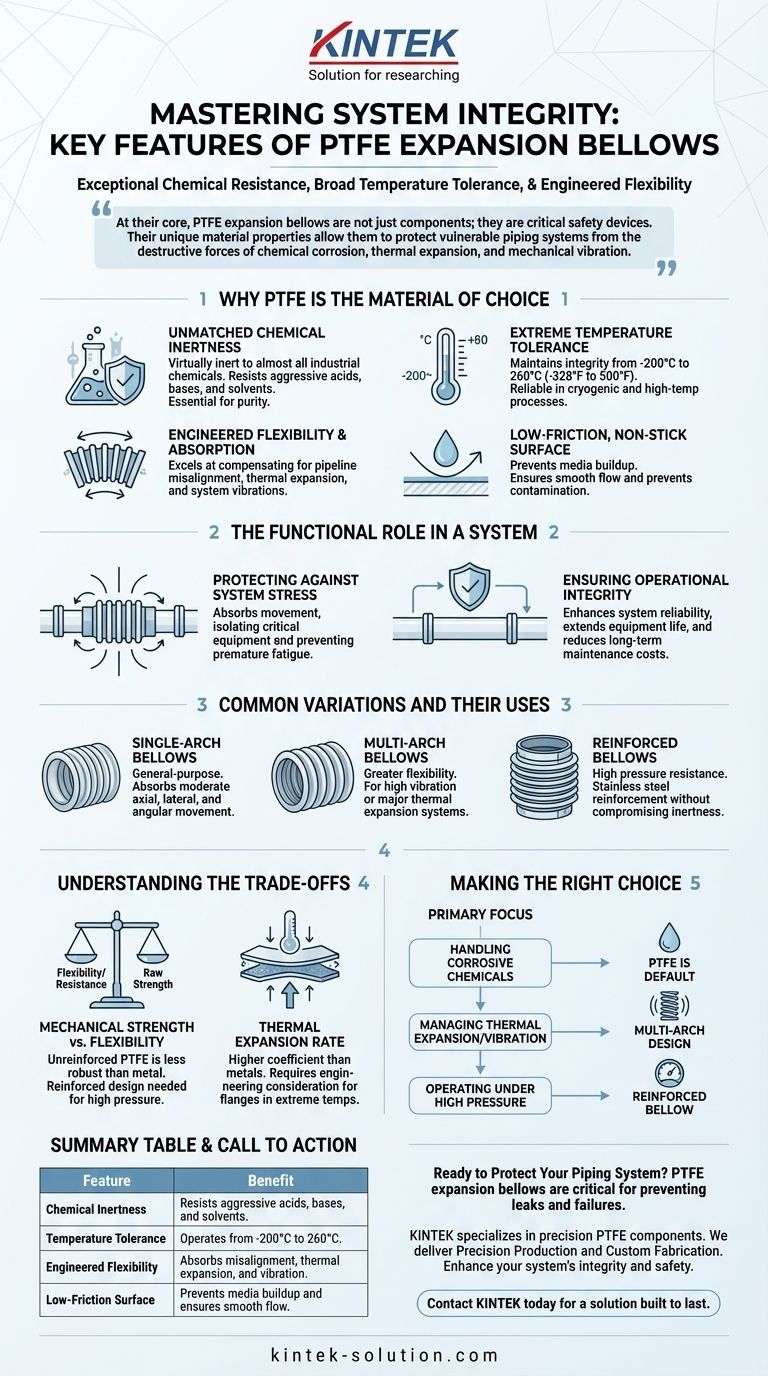

ビジュアルガイド
