半導体およびエレクトロニクス製造において、ポリテトラフルオロエチレン（PTFE）コーティングは、主にその卓越した化学的不活性と優れた電気絶縁性に使用されます。半導体製造では、この非反応性でノンスティックな性質が、化学プロセス中のデリケートなコンポーネントを汚染から保護するために極めて重要です。エレクトロニクス用途では、その高い絶縁破壊強度により、回路基板、コネクタ、高周波ケーブルにとって不可欠な絶縁体となります。
これらの高純度環境におけるPTFEの価値は、単一の特性ではなく、その特性のユニークな組み合わせにあります。極度の耐薬品性、優れた電気絶縁性、ノンスティック表面を同時に提供するため、材料の純度と信号完全性の両方を維持するために不可欠です。
半導体製造における重要な役割
半導体の製造は、微小な汚染でさえコンポーネントの故障につながる可能性がある、極めてデリケートなプロセスです。PTFEの特性は、これらの課題に直接対応します。
化学的純度の確保
PTFEはほぼ完全に化学的に不活性であり、半導体製造で使用される腐食性化学物質の大部分と反応しません。
この非反応性の性質により、ウェーハディッパー、コンテナ、カスタムラボウェアに最適な材料となり、コーティング自体がプロセスに不純物を溶出させないことが保証されます。
クロスコンタミネーションの防止
PTFEは撥水性（水をはじく）と撥油性（油をはじく）の両方を備えており、強力な非湿潤性またはノンスティック特性をもたらします。
この特性により、化学残留物を容易かつ完全に除去でき、ある工程からの残りカスが次の工程を汚染するのを防ぎ、最終製品の純度を保証します。
過酷なプロセスへの耐性
半導体製造では、高温やプラズマへの曝露を含む極端な条件がしばしば発生します。
PTFEは、これらの過酷な条件下でも化学的に安定しており、劣化したり製造環境に異物を導入したりすることなく、基盤となる機器やコンポーネントを保護します。
エレクトロニクス信頼性の基盤
エレクトロニクス分野では、主な目標は信号の完全性と長期的な耐久性を確保することです。PTFEコーティングは、デリケートな回路やコンポーネントを保護するための堅牢なソリューションを提供します。
優れた電気絶縁性の提供
PTFEは非常に高い絶縁破壊強度を持ち、既知の固体絶縁材料の中で最高のものの一つです。
回路基板、コネクタ、高性能ケーブルの絶縁に広く使用され、特に高周波アプリケーションにおいて、ショートを防ぎ、信号損失を最小限に抑えます。
機械的摩擦の低減
エレクトロニクス製造に使用される自動化機械内部では、摩耗とエネルギー消費の削減が極めて重要です。
PTFEの低い摩擦係数は、ガイドレールや低摩擦スライドパッドのコーティングとして理想的であり、製造装置のスムーズで信頼性の高い動作を保証します。
環境要因からの保護
完成した電子デバイスは、湿気やその他の環境条件への曝露に耐える必要があります。
PTFEコーティングの非多孔質で耐食性のある性質は、回路やコネクタに対する保護バリアを提供し、それらの長期的な信頼性を高めます。
トレードオフと考慮事項の理解
PTFEは非常に効果的ですが、万能の解決策ではありません。その限界を理解することが、正しく使用するための鍵となります。
導電性のための改質
PTFE単体では、優れた絶縁体です。しかし、特定のニーズに合わせてその特性を意図的に改質することができます。
一部の用途では、銅などのフィラーをPTFEマトリックスに添加して熱伝導性または電気伝導性を高め、熱放散や特殊な電気用途のために絶縁体から制御された導体へと変化させることができます。
機械的限界
PTFEは非常に低い摩擦表面を持っていますが、比較的柔らかい材料です。
高い摩耗を伴う機械的用途では、純粋なPTFEでは耐久性が不十分な場合があります。この場合、耐摩耗性を向上させるために複合コーティングやフィラーの使用が必要になることがよくあります。
プロジェクトへのPTFEの適用
PTFEを使用するかどうかの選択は、あなたの主要なエンジニアリング目標に完全に依存します。
- プロセスの純度が主な焦点の場合： PTFEの非反応性および非湿潤性を、流体ハンドリングシステム、ウェーハコンテナ、ラボ機器に活用し、汚染を防ぎます。
- 電気的完全性が主な焦点の場合： PTFEを高周波ケーブル、回路基板、コネクタの高性能誘電体絶縁体として利用し、信号品質を保護します。
- 機器の信頼性が主な焦点の場合： 製造ラインの機械部品（スライドプレートやギアなど）にPTFEコーティングを適用し、摩擦と摩耗を低減します。
これらの核となる機能を理解することにより、PTFEを活用して、デリケートな電子および半導体アプリケーションの信頼性と純度の両方を向上させることができます。
要約表：
| 適用分野 | PTFEの主な機能 | 一般的なコンポーネント |
|---|---|---|
| 半導体製造 | 純度のための化学的不活性とノンスティック表面 | ウェーハディッパー、コンテナ、ラボウェア |
| エレクトロニクス製造 | 優れた電気絶縁性と絶縁破壊強度 | 回路基板、コネクタ、高周波ケーブル |
| 製造装置 | 低摩擦と耐食性 | ガイドレール、スライドパッド、機械部品 |
KINTEKの精密PTFEコンポーネントで、デリケートなアプリケーションの純度と信頼性を向上させましょう。
半導体製造装置、高周波エレクトロニクス、特殊産業機器の開発のいずれであっても、KINTEKは極度の耐薬品性と優れた電気絶縁性を実現するために設計された高品質のPTFEシール、ライナー、カスタムラボウェアを製造しています。試作品から大量注文まで、お客様の正確な仕様を満たすカスタム加工を提供します。
当社のPTFEソリューションがお客様のプロセスと製品をどのように保護できるかについて、今すぐ専門家にご相談ください。

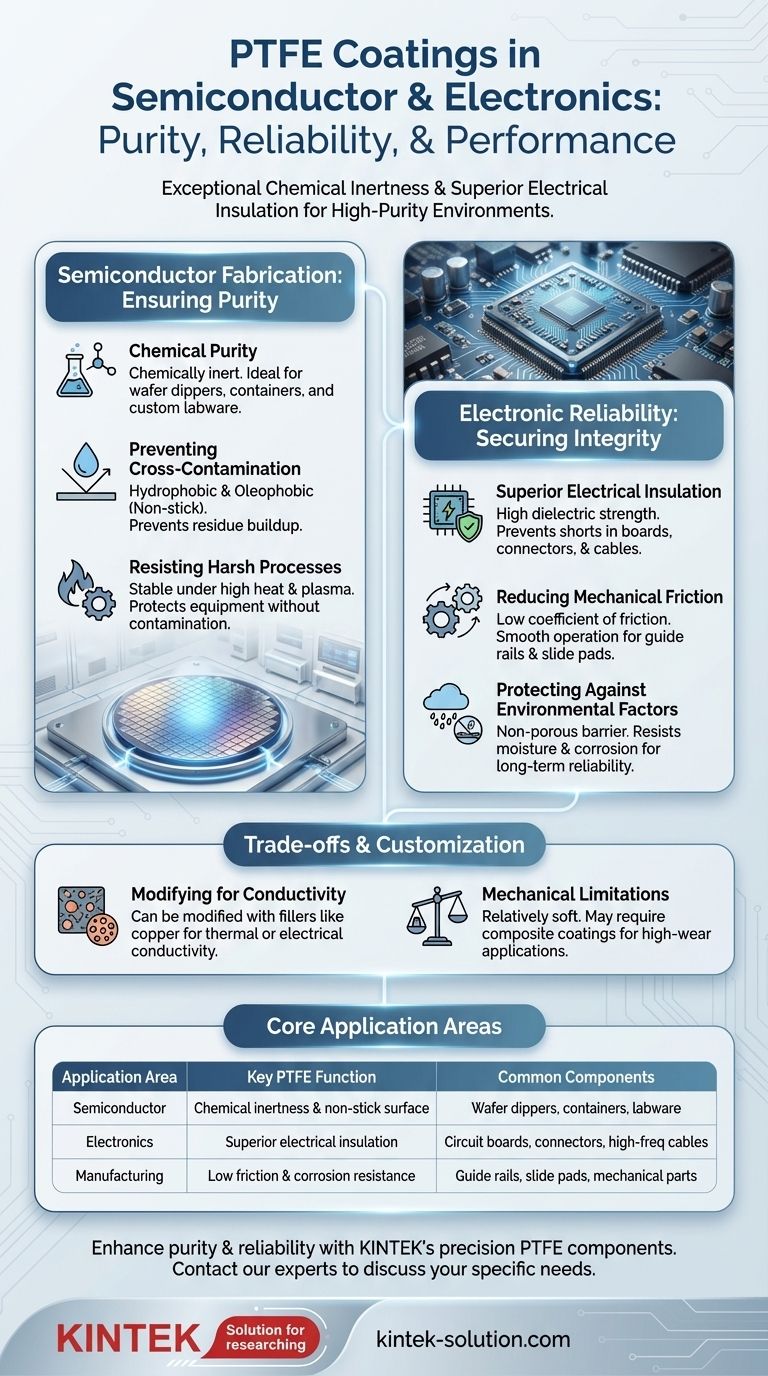

ビジュアルガイド
