標準・カスタマイズ対応電気化学セル

実験室微量分析用全PTFE製交換式膜デュアルチャンバー三電極方式光電気化学セル

商品番号 : PL-DJ09

価格は以下に基づいて変動します仕様とカスタマイズ

Chamber Volume Range: 30 mLから500 mL（カスタマイズ可能）
Body Material: 高純度ポリテトラフルオロエチレン（PTFE）
Optical Window: クイック分解式高透過率石英板

配送:

お問い合わせ配送詳細を確認してくださいオンタイムディスパッチ保証.

説明
ダウンロード

仕様を見るカスタム見積もりをリクエスト

お問合せ

チャット仕様を見る

なぜ私たちを選ぶのか

簡単な注文プロセス、高品質な製品、そしてお客様のビジネス成功のための専門サポート。

簡単なプロセス品質保証専門サポート

製品概要

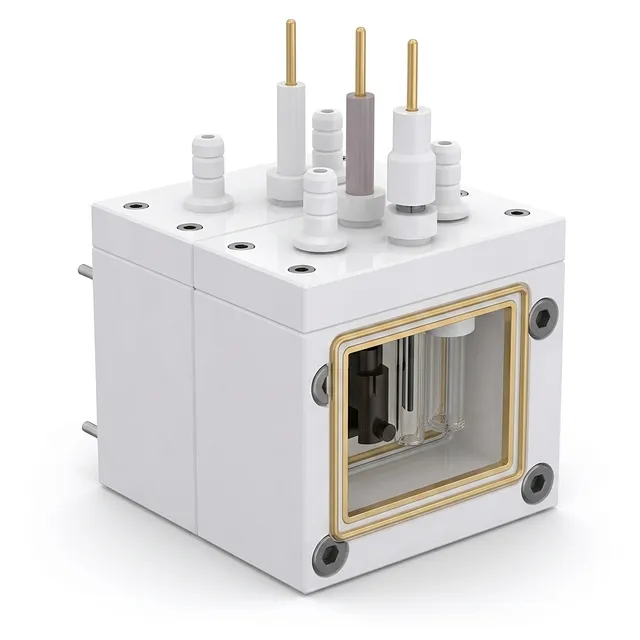

Product image 1

この高性能デュアルチャンバー電気化学セルは、化学的不活性さが最も重要となる高度な実験室研究および厳格な産業試験向けに設計されています。最高級ポリテトラフルオロエチレン（PTFE）のみで構成され、アノードチャンバーとカソードチャンバーを物理的に分離する革新的な交換式膜設計を採用しています。本システムは、敏感な電気化学プロセスのために完全に安定した汚染のない環境を提供し、比類のない耐薬品性と機械的耐久性を実現します。

非常に汎用性が高く、電気触媒的二酸化炭素還元、窒素還元反応、光電気化学的水分解、貫通方向イオン伝導度測定など、要求度の高い多様な用途に最適なプラットフォームです。堅牢なPTFE製セル本体を採用することで、高温下の濃アルカリ溶液（例：2M KOH）のような強力な腐食性媒体に対しても、構造劣化や化学物質の溶出を生じることなく対応できます。このことから、世界中の研究機関、大学、産業R&Dセンターで好まれて使用されています。

実験精度と操作の容易さを考慮して設計された本装置は、最適な光学位置合わせを可能にする360度回転式インナーコアと、膜交換を簡素化するデュアルチャンバー密閉機構を備えています。セルの構造的完全性により外部からの汚染を防ぎ、IRドロップなどの測定誤差の可能性を最小限に抑えられるため、研究者はデータを確実に信頼することができます。本セルは、現代の電気化学・光電気化学研究における信頼性が高く、柔軟性に優れたソリューションです。

主な特長

化学的に不活性なPTFE構造：セル本体全体が高純度ポリテトラフルオロエチレン（PTFE）から精密加工されており、強酸、濃塩基、腐食性の高い有機溶剤に対して完全な耐薬品性を発揮します。80℃までの温度の2M KOH電解質中でも完全に安定しており、長時間実験中の汚染をゼロに抑えます。
デュアルチャンバー膜分離構造：作用極を収容するカソードチャンバーと対極を収容するアノードチャンバーは、交換可能なイオン透過膜によって分離されています。2つのチャンバーは頑丈な通しボルトでしっかりと固定されており、気密性を損なうことなく、膜の迅速な設置と交換が可能です。
IRドロップ低減構成：高精度な電位制御と測定を実現するため、参照極は作用極と同じチャンバー内に配置されています。この配置により電解質を通る電気経路が短くなり、サイクリックボルタンメトリーや電気化学インピーダンス分光法（EIS）におけるIRドロップを大幅に低減します。
360度回転式光学アライメント：革新的な外ねじキャップ設計と360度回転するPTFE製インナーコアを搭載しており、内蔵された光学窓に対して電極を正確に位置合わせすることができます。これにより、光電気化学実験において最大の光照射量と再現性のある位置決めが確保されます。
クイック交換式石英窓：透過率の高い石英板製光学窓を搭載しており、迅速に分解・交換することができます。このモジュール設計により、洗浄が容易になりメンテナンスダウンタイムを削減し、光学素子の迅速な交換が可能になります。
高品質Oリング圧縮シーリング：電極挿入口は、特殊PTFEプラグにOリング圧縮と締め付けネジを組み合わせて密閉されています。この設計により確実な気密性が得られ、制御雰囲気下の実験において、揮発性ガスの漏出や大気の侵入を防ぎます。
多用途な液中ガスパージ：セルには液中ガス通気アセンブリが搭載されており、正確な雰囲気制御を行うことができます。反応の種類に応じて、ストレートチューブ式パージ装置（二酸化炭素還元に最適）またはL字型パージ装置（窒素還元反応に最適）から選択可能です。
幅広い電極適合性：長尺の作用極、参照極、対極に対応するように設計されています。これにより、セルの有効容量内で深い浸漬と安定した電気接触が確保され、電流密度分布とデータの信頼性が最適化されます。

用途

用途	概要	主なメリット
CO2電気触媒還元	高アルカリ媒体中で二酸化炭素を有用な化学原料に電気化学的に変換するプロセスです。	2M KOHに対して優れた耐性を発揮し、正確な液中ストレートチューブガスパージにより高いファラデー効率を実現します。
窒素（N2）還元反応	制御された雰囲気・電位条件下で窒素ガスからアンモニアを合成するプロセスです。	気密性の高いガスポートとL字型液中パージにより、気液固三相境界反応を最適化します。
貫通方向イオン伝導度測定	電気化学インピーダンス分光法（EIS）を用いてイオン交換膜の特性評価を行う用途です。	剛性のあるデュアルチャンバークランプ構造により、均一で完全に湿潤した膜界面を確保し、安定した抵抗測定を可能にします。
光電気化学的水分解	同時に光照射と電気バイアスが必要とされる太陽水素変換プロセスです。	360度回転コアにより、クイック交換式石英光窓に対して作用極を正確に位置合わせできます。
微量金属電気分析	強酸性または腐食性の液体サンプル中の微量金属イオンを検出する用途です。	高純度PTFE構造により溶出によるサンプル汚染を防ぎ、ppbレベルの正確な検出を保証します。
フロー電池部品試験	サイクル条件下で膜劣化や電極反応速度を実験室規模で試験する用途です。	容易に交換可能な膜構成により、同一セル形状で複数の候補膜を迅速にスクリーニングできます。
アルカリ腐食試験	強アルカリ環境下での材料の劣化および不動態化挙動を評価する用途です。	耐久性のあるセル本体が、最高80℃の高温下での強アルカリ溶液への長時間暴露に耐えます。

技術仕様

パラメータ	仕様 (モデル PL-DJ09)	仕様 (モデル PL-DJ09-V)
セル本体素材	高純度ポリテトラフルオロエチレン (PTFE)	高純度ポリテトラフルオロエチレン (PTFE)
チャンバー構成	デュアルチャンバー (アノード・カソードコンパートメント)	デュアルチャンバー (アノード・カソードコンパートメント)
膜分離方式	通しボルトで固定された交換式膜	通しボルトで固定された交換式膜
標準容量オプション	30 mL, 50 mL, 100 mL, 250 mL, 500 mL (カスタマイズ対応)	30 mL, 50 mL, 100 mL, 250 mL, 500 mL (カスタマイズ対応)
電極構成	3電極システム (作用極、参照極、対極)	3電極システム (作用極、参照極、対極)
必要な電極タイプ	長尺タイプ (Extended-length)	長尺タイプ (Extended-length)
参照極配置	作用極と同じチャンバー (IRドロップ低減)	作用極と同じチャンバー (IRドロップ低減)
シーリングシステムレベル	半密閉 / 気密 (Oリング圧縮式)	完全密閉 (蓋一体型制御バルブ)
光学窓素材	クイック分解式高純度石英板	クイック分解式高純度石英板
位置合わせ機構	360度回転式PTFEインナーコア	360度回転式PTFEインナーコア
液中ガスパージ	ストレート型 (CO2還元用) / L字型 (N2還元用)	ストレート型 (CO2還元用) / L字型 (N2還元用)
最高使用温度	最大80°C	最大80°C
オプションのカスタム追加	サンプリングポート、カスタマイズ容量、カスタムポートサイズ	サンプリングポート、カスタマイズ容量、カスタムポートサイズ

本製品を選ぶ理由

高品質素材の完全性：最高級フッ素樹脂をCNCで精密加工しているため、強アルカリ・酸性環境下での使用時に、標準的なガラスやアクリル製品で生じるひび割れ、溶出、化学的脆弱性を回避します。
正確なデータのための最適設計：参照極を作用極と同じチャンバーに配置することでIRドロップを最小限に抑え、360度回転コアにより光駆動反応のための再現性のある完璧な光学位置合わせを実現します。
優れたモジュール式柔軟性：クイック交換式石英窓、カスタマイズ可能なデュアルチャンバー容量範囲、様々な膜種への適合性を備えているため、複数の研究プロトコルに対応するよう容易に改造することができます。
フルオーダーメイド対応：KINTEKの包括的なPTFE/PFA加工技術により、お客様独自の実験環境に完璧に適合するよう、ポートサイズのカスタマイズ、完全密閉バルブの追加、特殊なサンプリングポートの導入などに対応いたします。
実績のある産業的信頼性：世界中のトップレベルの実験室や産業製造チームから信頼されており、厳格な査読付き研究や製品開発に必要な、再現性が高く高品質な実験ベースラインを提供します。

お客様固有の試験要件のご相談、技術図面の入手、カスタムセル構成の競争力のある見積もりをご希望の場合は、今すぐKINTEKエンジニアリングチームまでお問い合わせください。
