本質的に、 PTFEライニングエキスパンションジョイントは、化学的に不活性で、非粘着性、耐熱性に優れた内層を追加することで、標準的なゴム製または金属製のジョイントの性能を向上させます。この設計により、PTFEライナーが攻撃的な流体との直接接触を処理し、外側のゴムまたは金属製の本体が必要な構造的柔軟性と圧力保持を提供するという、二重バリアシステムが作成されます。
PTFEライニングエキスパンションジョイントの選択は、腐食性、高純度、または高温のプロセス流体をジョイントの構造本体から隔離するための戦略的な決定です。PTFEの極端な弾力性と、ゴムまたは金属の確立された機械的強度を兼ね備えています。
基本的な利点：二層システム
PTFEライニングジョイントの主な価値は、その複合構造から生まれます。各層は明確で重要な目的を果たします。
PTFEライナー：主要なバリア
ポリテトラフルオロエチレン（PTFE）ライナーは、プロセス流体と直接接触するコンポーネントです。これはシームレスな保護シールドとして機能します。
このライナーは、過酷な用途におけるジョイントの性能を決定づける優れた耐薬品性と非粘着性を提供します。
構造本体：強度と二次封じ込め
EPDMやネオプレンなどのゴム、またはステンレス鋼などの金属で作られた外側のケーシングは、機械的強度を提供します。パイプの動き、振動、熱膨張を吸収します。
重要なことに、この本体は二次封じ込めバリアとしても機能し、万が一、主要なPTFEライナーが損傷した場合に安全性の追加層を提供します。
PTFEライニングの主な性能上の利点
PTFEライナーを統合することにより、エキスパンションジョイントは、単一の材料だけでは達成不可能ないくつかの能力を獲得します。
比類のない耐薬品性と耐食性
PTFEは、ほぼすべての工業用化学薬品に対して事実上不活性です。これにより、化学処理プラントで見られる腐食性の高い物質に対する理想的なバリアとなります。
金属製エキスパンションジョイントでは、ライナーが攻撃的な流体が薄い金属ベローズに到達して腐食するのを防ぎ、ジョイントの耐用年数を劇的に延ばします。
高温における優れた性能
標準的なゴム製ジョイントは高温サービスで劣化する可能性がありますが、PTFEはその完全性を維持します。
これにより、PTFEライニングジョイントは、高圧蒸気や大幅な温度変動に耐える必要がある発電所などの用途で不可欠となります。
純度と流量のための非粘着性表面
PTFEは摩擦係数が非常に低く、「非粘着性」の表面を作り出します。これにより、流体がジョイントの壁に付着するのを防ぎます。
この特性は、医薬品および食品・飲料業界において、製品の純度を保証し、汚染を防ぎ、堆積物なしで一貫した流れを維持するために不可欠です。
耐久性とシステム安全性の向上
PTFEの低摩擦特性は、時間の経過に伴う摩耗や損傷の可能性を低減します。
有害な化学物質に対する堅牢な一次バリアを提供することにより、この設計は本質的にパイピングシステム全体をより安全にし、危険な漏れやこぼれのリスクを低減します。
トレードオフと考慮事項の理解
PTFEライニングジョイントは強力ですが、特殊なソリューションです。適切な選択のためには、そのトレードオフを客観的に評価することが重要です。
高い初期コスト
高度な材料と製造プロセスにより、PTFEライニングジョイントは標準的なゴム製またはライニングされていない金属製のものよりも高価になります。このコストは、特定の用途における寿命の延長とメンテナンスの削減という長期的なメリットと天秤にかける必要があります。
設置とアライメントへの感度
PTFEライナーの有効性は、その完全性にかかっています。不適切なパイプのアライメントは応力点を作り出す可能性があり、不注意な設置はライナーを傷つけたり損傷させたりする可能性があります。
メーカーのガイドラインを正確に守ることは推奨事項ではなく、ジョイントが設計どおりに機能することを保証するための要件です。
定期的な検査の重要性
耐久性がありますが、これらのジョイントは絶対ではありません。特に高圧または高腐食性のシステムでは、摩耗、層間剥離、または損傷の兆候がないか定期的な目視検査が不可欠です。潜在的な問題の早期発見は、壊滅的な故障を防ぎます。
システムに最適な選択をする
適切なエキスパンションジョイントの選択は、技術を主要な運用目標に合わせる必要があります。
- 攻撃性の高い化学物質の処理が主な焦点である場合： パイピングシステムの長期的な完全性を保護し、腐食を防ぐためにPTFEライニングジョイントが不可欠です。
- 製品の純度または衛生状態が主な焦点である場合： PTFEの非粘着性で不活性な表面は、汚染を防ぎ、プロセスの品質を保証するための理想的な選択肢です。
- ゴムの限界を超える高温を管理することが主な焦点である場合： PTFEライニングジョイントは、柔軟性と組み合わせた必要な耐熱性を提供します。
- 非腐食性、低温システムの予算が主な焦点である場合： 標準的なゴム製またはライニングされていない金属製のエキスパンションジョイントの方が、より費用対効果が高く適切なソリューションである可能性が高いです。
結局のところ、PTFEライニングエキスパンションジョイントは特殊なコンポーネントであり、システム信頼性が損なわれてはならない過酷な環境下で比類のない保護を提供し、その選択を正当化します。
要約表：
| 主な利点 | 主なメリット | 理想的な用途 |
|---|---|---|
| 耐薬品性 | 攻撃的な流体から保護し、ジョイント寿命を延長する。 | 化学処理、腐食性流体。 |
| 高温性能 | 標準的なゴムの限界を超えて完全性を維持する。 | 発電所、蒸気ライン、高温プロセス。 |
| 非粘着性表面 | 製品の純度を保証し、流体の堆積を防ぐ。 | 医薬品、食品・飲料、高純度用途。 |
| 二層の安全性 | 一次封じ込めにはPTFEライナー、強度には外装本体。 | 高い信頼性と漏れ防止が必要なシステム。 |
過酷な用途に対応する信頼できるソリューションが必要ですか？
KINTEKは、エキスパンションジョイント用のカスタムPTFEライナーを含む、高性能PTFEコンポーネントの製造を専門としています。当社は、半導体、医療、実験室、産業分野にサービスを提供し、すべての部品の精度と耐久性を保証します。
プロトタイプが必要な場合でも、大量注文が必要な場合でも、カスタムPTFE加工に関する当社の専門知識は、お客様のシステムが必要とする耐薬品性、耐熱性、非粘着性を提供できます。
KINTEKに今すぐお問い合わせいただき、お客様の特定のニーズについてご相談の上、当社のPTFEソリューションがお客様のシステムの性能と安全性をどのように向上させられるかをご確認ください。

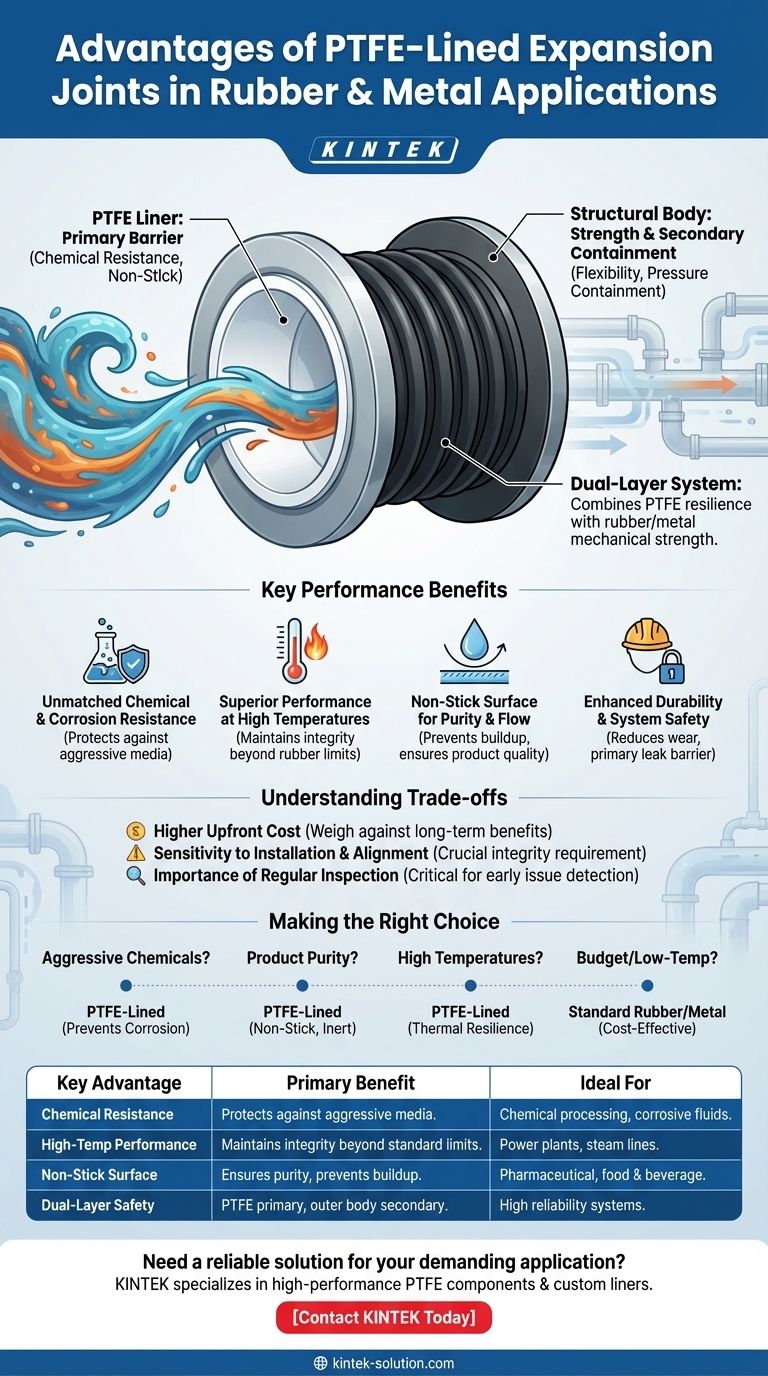

ビジュアルガイド
