標準・カスタマイズ対応電気化学セル

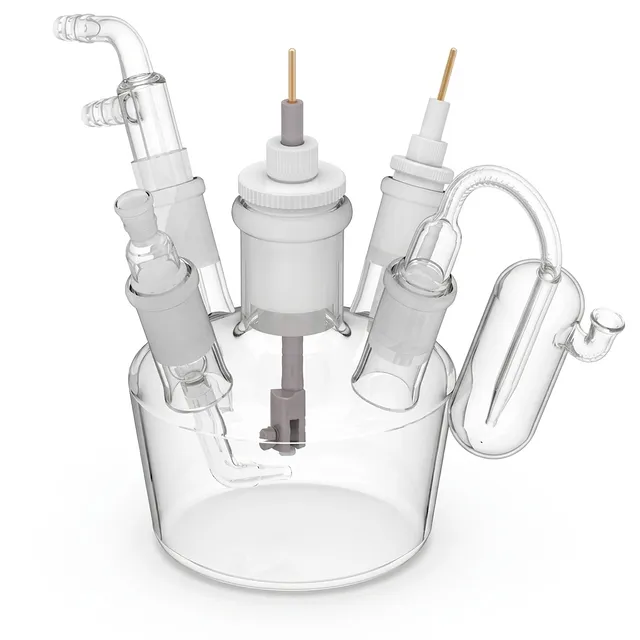

従来型5口電気化学セルホウケイ酸ガラスジャケット三電極システム

商品番号 : PL-DJ17

価格は以下に基づいて変動します仕様とカスタマイズ

セル本体材質: 高純度ホウケイ酸ガラス
蓋材質: ポリテトラフルオロエチレン（PTFE）
容量範囲: 5 mL ～ 500 mL

配送:

お問い合わせ配送詳細を確認してくださいオンタイムディスパッチ保証.

説明
ダウンロード

仕様を見るカスタム見積もりをリクエスト

お問合せ

チャット仕様を見る

なぜ私たちを選ぶのか

簡単な注文プロセス、高品質な製品、そしてお客様のビジネス成功のための専門サポート。

簡単なプロセス品質保証専門サポート

製品概要

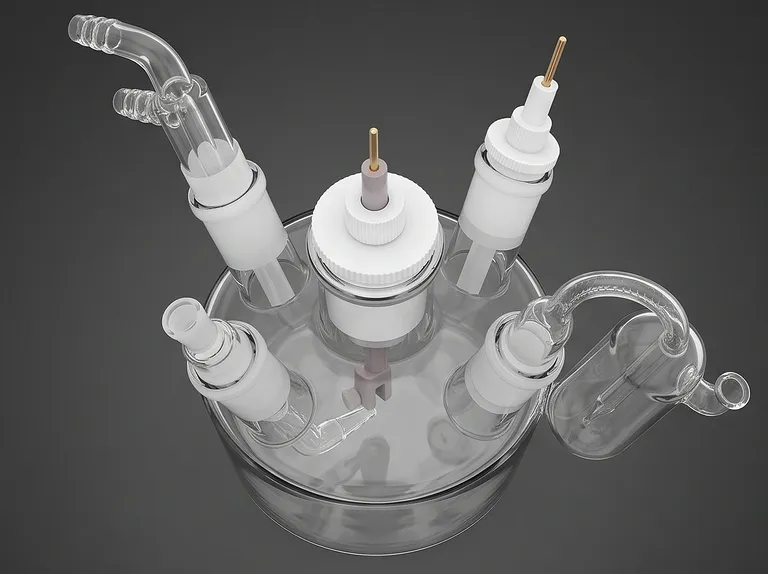

Product image 1

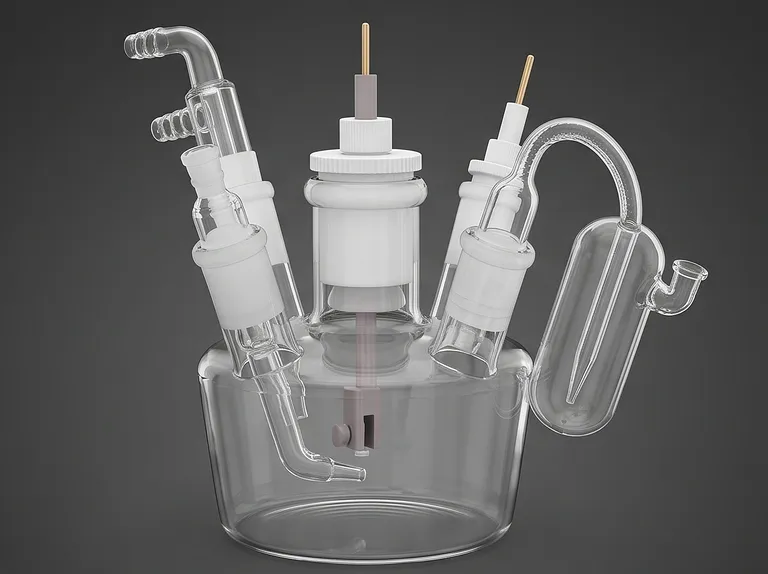

Product image 2

本高品質電気化学セルは、定量電気化学において高度に制御された化学的不活性な試験環境を提供するよう設計されています。高純度ホウケイ酸ガラスと精密加工されたポリテトラフルオロエチレン（PTFE）製の蓋を組み合わせて作られた本容器は、腐食性の高い薬品に対しても優れた耐性と耐熱応力性を発揮します。標準的な5口構成により、完全な三電極システムに加え、必要なガス処理用部品や塩橋アクセサリを余裕を持って配置するための十分なポートを研究者に提供しており、高精度分析研究に欠かせないツールとなっています。

主に大学・企業の研究施設向けに設計された本システムは、電気触媒、腐食評価、電池材料試験、電気化学センサー開発をはじめ、多様な用途で優れた性能を発揮します。本セルは標準的な分析構成に対応しつつ、繰り返し滅菌・洗浄を行っても構造的な完全性を維持します。サイクリックボルタンメトリー、電気化学インピーダンス分光法（EIS）、ターフェル分極測定のいずれを実施する場合でも、再現性の高いデータを取得するために必要な安定した、漏れのない清浄なベースライン環境を提供します。

過酷な実験室条件下での作業には、試料汚染やガス漏れのリスクを排除した装置が必要です。本システムの綿密に設計されたシールインターフェースは周囲大気の侵入を防ぎ、酸素に敏感な実験の完全性を確保します。幅広い工学的専門知識に裏打ちされた本電気化学容器は、化学、冶金、材料科学における重要な研究ブレイクスルーを支えるために必要な堅牢な機械設計、化学的適合性、精密な部品位置合わせを提供します。

主な特長

高品質ホウケイ酸ガラス構造: 高品位ホウケイ酸ガラスを使用して製造されたセル本体は、優れた光学的透明性を備えており、電極表面やガス発生をリアルタイムで目視観察できると同時に、熱衝撃や強酸に対しても優れた耐性を発揮します。
円錐型PTFE磨りガラス接合蓋: 特殊な逆円錐型PTFE蓋は、セル本体の精密に研磨されたガラスネックとシームレスに適合します。この設計により、真空グリースを使用することなく信頼性の高い気密シールを実現し、電解液中の化学汚染の主な原因を排除しています。
最適化されたF型二相ガスパージ: 付属のF型ガス入口管は二相ガス管理に対応しています。試験前は液面下でガスをバブリングして電解液を急速に脱酸素し、測定中は対流ノイズを発生させることなく、酸素の再侵入を防ぐためヘッドスペースにフローをスムーズに切り替えることができます。
低抵抗化のための一体型塩橋: 調整可能なガラス製塩橋を標準装備しており、作用電極のすぐ近くに参照電極の先端を配置できます。これにより2つの電極間の溶液抵抗（IRドロップ）を効果的に低減し、非常に高精度な電位制御と測定を実現します。
エラストマー圧縮Oリングシール: PTFE栓の電極ポートは、確実な圧縮シール機構を採用しています。ネジ式のプラスチックカラーを締め付けることで、内部のOリングが伸長した電極シャフトに対して圧着し、調整可能で信頼性の高い気密シールを形成し、電極の挿入深度の変化にも対応します。
可変容量構成 & 円錐底面: 5mLから500mLまで幅広い容量範囲から選択可能で、様々な試料制約に対応できます。低容量モデル（5mL～20mL）は、液深を最大化するために尖底（V字型）設計を採用しており、微量試料であっても作用する電極素子を完全に浸漬することができます。
高度なジャケット式温度制御オプション: 本システムは二重壁ジャケット構成で提供可能で、外部バスからの恒温流体循環が可能です。これにより研究者は電気化学反応速度論と熱力学的性質の精密な温度依存性を研究できます。
カスタマイズ可能なマルチポートアーキテクチャ: リアルタイム物理測定が必要な要求の厳しいセットアップに対しては、標準5口アーキテクチャに追加のポートをカスタマイズすることも可能（例：6口構成）で、デジタル温度計、温度センサー、補助投与管を搭載できます。

用途

用途	説明	主なメリット
電気触媒評価	制御された雰囲気下で、酸素還元、水素発生、二酸化炭素還元反応の触媒性能を試験	二相ガスパージにより酸素を完全に除去し、触媒反応経路への干渉を防止します。
腐食 & ターフェル分析	腐食性の高い酸性、アルカリ性、または塩分環境下での金属・合金の劣化速度をモニタリング	耐薬品性の高いホウケイ酸ガラスが、腐食性の強い電解質にも耐え、不純物の溶出がありません。
エネルギー貯蔵研究開発	リチウムイオン電池、ナトリウムイオン電池、フロー電池、スーパーキャパシタの活物質を特性評価	ジャケット式セルオプションにより精密な熱安定化が可能で、実際の電池動作環境をシミュレートできます。
電気化学センサー	水系および非水系溶液中で、高感度な化学・生物化学センサーの開発・校正	一体型塩橋が溶液抵抗を低減し、高精度なベースライン電流分解能と検出限界を実現します。
合成 & 電気合成	制御された電流または電位条件下で、小規模な有機・無機合成を実施	柔軟な5口蓋により、補助試薬、パージライン、複数の電極を同時に搭載できます。
分析ボルタンメトリー	基礎研究のため、サイクリックボルタンメトリー、微分パルスボルタンメトリー、矩形波ボルタンメトリーを実施	非常に安定した物理的セットアップが機械的振動やドリフトを防止し、再現性の高い定量ピークを得られます。

技術仕様

セルモデル・構成マトリックス

機能 / 仕様	単壁仕様 (PL-DJ17-S)	ジャケット二重壁仕様 (PL-DJ17-D)
モデル型番	PL-DJ17-S	PL-DJ17-D
セル本体素材	高純度ホウケイ酸ガラス	高純度ホウケイ酸ガラス外側ジャケットチャンバー付き
標準容量範囲	5 mL～500 mL（ご要望に応じてカスタム容量も対応可能）	5 mL～500 mL（ご要望に応じてカスタム容量も対応可能）
低容量モデル底面形状	5～20 mLサイズは尖底（円錐V型）	5～20 mLサイズは尖底（円錐V型）
蓋の設計・素材	5口逆円錐蓋無垢PTFE製	5口逆円錐蓋無垢PTFE製
本体主接合部シール	磨りガラス口と精密加工PTFEコーンの嵌合	磨りガラス口と精密加工PTFEコーンの嵌合
電極ポートシール	ネジ式圧縮スクリューにより内部エラストマーOリングを締め付け	ネジ式圧縮スクリューにより内部エラストマーOリングを締め付け
適合付属品	F型ガス入出管、ガラス塩橋、液シール、PTFE栓	F型ガス入出管、ガラス塩橋、液シール、PTFE栓
温度管理	常温動作 / 外部浸漬バス	恒温水槽接続用循環ジャケット
電極適合性	適切な浸漬深度を得るために延長型（ロングシャフト）電極が必要です	適切な浸漬深度を得るために延長型（ロングシャフト）電極が必要です
温度計搭載	標準5口（温度計を搭載する場合は標準ポート1つを使用します）	6口に拡張可能で、専用の温度計プローブを収容可能
電極サイズ制限	標準サイズの電極用に設計されています。20x20mmを超える白金プレートは湾曲させて装着するか、インライン型を選択してください。	標準サイズの電極用に設計されています。20x20mmを超える白金プレートは湾曲させて装着するか、インライン型を選択してください。

本製品を選ぶ理由

精密CNC加工: すべてのPTFE蓋および部品は厳しい公差で加工されており、完全な位置合わせ、堅牢な機械的安定性、雰囲気制御のための信頼性の高い気密シールを確保しています。
柔軟な温度制御: ジャケット仕様は実験用循環装置にシームレスに接続でき、高精度で安定した温度制御を可能にし、正確な環境条件下で反応速度論を分析できます。
オーム抵抗の最小化: 高品質な塩橋を標準搭載することで作用電極と参照電極の間の距離を短縮し、高い電解質抵抗によるデータの歪みからあなたのデータを保護します。
完全にカスタマイズ可能な構造: ポートレイアウトの変更（温度モニタリング用に6口システムに変更するなど）から総容量や底面形状の調整まで、お客様の正確な実験条件に合わせてシステムを調整できます。
妥協のない化学的純度: ホウケイ酸ガラスとフッ素樹脂素材のみを使用することで、潜在的な汚染物質を排除し、高感度電気化学アッセイにおいて超純粋なベースラインを確保しています。

カスタム電気化学試験セットアップの構成に関する詳細情報、または実験用品の一括注文向けの見積もりをご希望の場合は、本日中に弊社テクニカルセールスチームまでお問い合わせください。
