電気化学コーティング評価用テストセルおよび平板試料腐食試験容器

製品概要

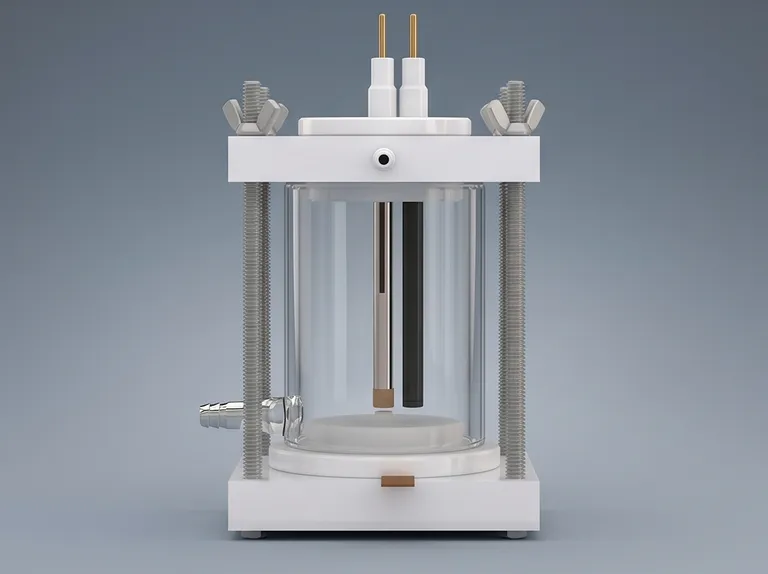

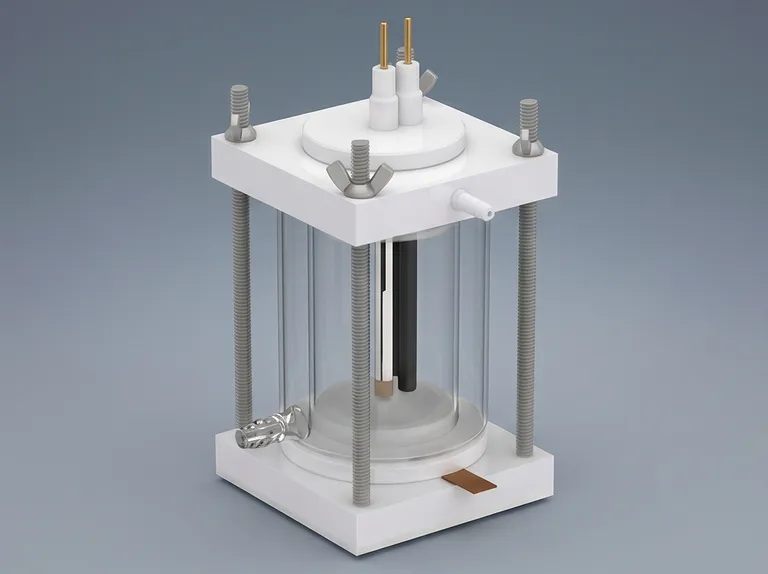

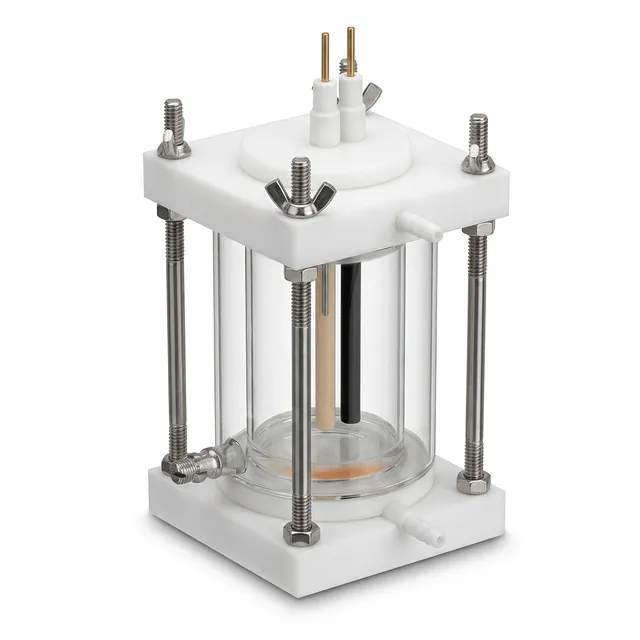

この高性能な電気化学テストセルは、導電性基板上の表面コーティングのバリア性能、耐食性、および劣化速度を評価するために特別に設計されています。平板試料を直接収容できるため、従来の電気化学腐食試験で必要とされていた面倒で時間のかかる試料取り付け工程を排除します。このセルは、保護コーティング、陽極酸化皮膜、および不動態皮膜に精密な電気化学的ストレスを加えることができる高度に制御された環境を提供し、材料科学者や品質管理専門家にとって不可欠な機器となります。

この装置は、二つの目的を持つワークフローを促進するように設計されており、航空宇宙、自動車、海洋、および重工業の研究分野で広く利用されています。長期浸漬研究のための厳格なテストベッドとして、また顕微鏡用の精密な試料作成ツールとして機能します。研究者はこのシステムに依存して、コーティングされた金属の分極および電気化学インピーダンス分光法（EIS）研究を行い、その後、容易に分解できる平板試料を走査型電子顕微鏡に直接移して高分解能の表面特性評価を行います。この電気化学試験から構造分析へのシームレスな移行は、材料診断のワークフローを加速させます。

操作の一貫性は、攻撃的な化学電解質や変動する熱プロファイルに耐える堅牢な材料アーキテクチャによって達成されます。セル本体は、ほぼ完全な化学的不活性性と光学透明性を提供するプレミアムな高ホウケイ酸ガラスで製作されており、カスタム加工された蓋は、高密度で化学耐性に優れたポリテトラフルオロエチレン（PTFE）で構築されています。標準的な常温試験容器として構成されるか、ジャケット付きの定温二重層システムとして構成されるかに関わらず、この装置は、出版品質の研究データと認定された工業品質評価を生成するために必要な信頼性と精度を提供します。

主な特徴

• 開口部定義の露出面積： セルの底部には、平板試料に対して正確に1平方センチメートルの露出面積を定義する、精密に切断された円形の開口部があります。この標準化されたジオメトリにより、電流密度計算の高い再現性が保証され、特定の実験プロトコルに合わせて開口部の寸法をカスタマイズすることも可能です。
• 堅牢なトップダウンスクリュー締め付け： 平板試料を露出開口部に固定するために、セルはアセンブリの上部に革新的な4本のネジによる圧縮設計を採用しています。周囲の4本の張力ネジを締めることで、試料プレートに均一な垂直圧力が加わり、基板を歪めることなく確実なシールが保証されます。
• 高性能Oリングシール： 化学的に適合性のあるOリングが露出開口部の基部に配置され、締め付けネジと連携して電解質を完全に遮断します。この高効率シールは液体のバイパスを防ぎ、実験全体を通じて指定された試験領域のみが腐食溶液にさらされるようにします。
• 導電性接着銅テープインターフェース： 作用電極の電気的接続は、平板試料の乾燥した裏側に直接貼り付けられた高導電性銅テップを介して確立されます。この設計は、例外的に低い接触抵抗を提供し、非常にコスト効率が高く、腐食や摩耗が発生した場合は数秒で交換可能です。
• 二重層熱ジャケットオプション： 熱力学に焦点を当てた研究のために、二重層バージョンはセル本体の周囲に統合された水ジャケットを組み込んでいます。ジャケットを外部循環式恒温槽に接続することで、研究者は過酷な動作条件をシミュレートするために、内部温度を正確かつ一定に保つことができます。
• 精密加工されたPTFEセル蓋： プレミアムなフッ素樹脂で完全に作られたこのヘビーデューティーな蓋は、参照電極および対極を確実に保持するための複数の予備ドリル穴を備えています。この蓋は、化学蒸気の攻撃に対する優れた耐性を提供し、長期暴露試験中の大気による相互汚染を防ぎます。
• 高ホウケイ酸ガラス本体： メインリザーバーは耐熱衝撃性に優れた高ホウケイ酸ガラスで構築されており、強酸、強塩基、および高塩分溶液の存在下でも完全に不活性であり、分極中のコーティング表面の明確で遮られていない視覚的モニタリングを可能にします。

応用分野

技術仕様

この製品を選ぶ理由

• 優れた材料品質： プレミアムな耐薬性ホウケイ酸ガラスとカスタムCNC加工PTFEを組み合わせることで、このセルは化学的な浸出を防ぎ、厳格な試験条件下で優れた熱安定性を発揮します。
• 簡素化された試料取り扱い： 平板試料の設計により、エポキシ樹脂での埋め込みや複雑な穴あけ加工が不要となり、迅速で無傷の試料交換と、試験後の即時的な微視的分析が可能になります。
• 高い再現性のある結果： 精密に切断された$1\text{ cm}^2$の開口部、堅牢なOリングシール、および均一な4本ネジ圧縮クランプの組み合わせにより、異なる試験やオペレーター間で露出表面積が一定に保たれることが保証されます。
• 多用途な熱管理： 二重層ジャケット付きオプションの利用により、研究者はシステムを循環水浴に容易に接続でき、コーティング劣化の温度制御された速度論的研究が可能になります。
• 包括的なシステム拡張性： カスタム開口部寸法から一致するPTFE蓋や電極オプションに至るまで、KINTEKは、このセルを既存の実験室インフラに完璧に適合させるためのエンドツーエンドのカスタマイズ機能スイートを提供します。

技術的なご相談、カスタム開口部サイズのオプション、または実験室や産業施設のための包括的なお見積もりについては、今日までに弊社の技術営業チームまでお問い合わせください。
