標準・カスタマイズ対応電気化学セル

ガス拡散電極電解フローセル

商品番号 : PL-DJ35

価格は以下に基づいて変動します仕様とカスタマイズ

チャンバーの材料: ポリメチルメタクリレート (PMMA) / ポリテトラフルオロエチレン (PTFE)
チャンバーの寸法: 10x10x10 mm / 20x20x10 mm (カスタマイズ可能)
流体および電極ポート: 3 mm 液体接続、4 mm 参照電極ポート

配送:

お問い合わせ配送詳細を確認してくださいオンタイムディスパッチ保証.

説明
ダウンロード

仕様を見るカスタム見積もりをリクエスト

お問合せ

チャット仕様を見る

なぜ私たちを選ぶのか

簡単な注文プロセス、高品質な製品、そしてお客様のビジネス成功のための専門サポート。

簡単なプロセス品質保証専門サポート

製品概要

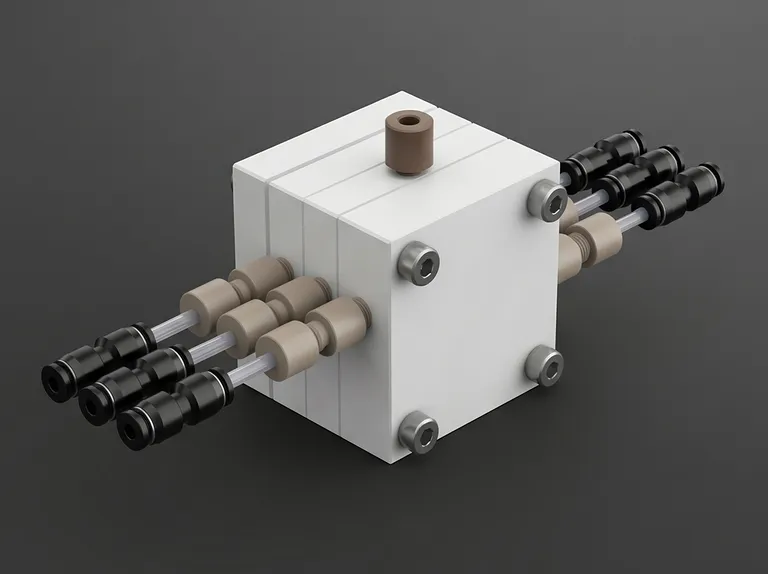

Product image 1

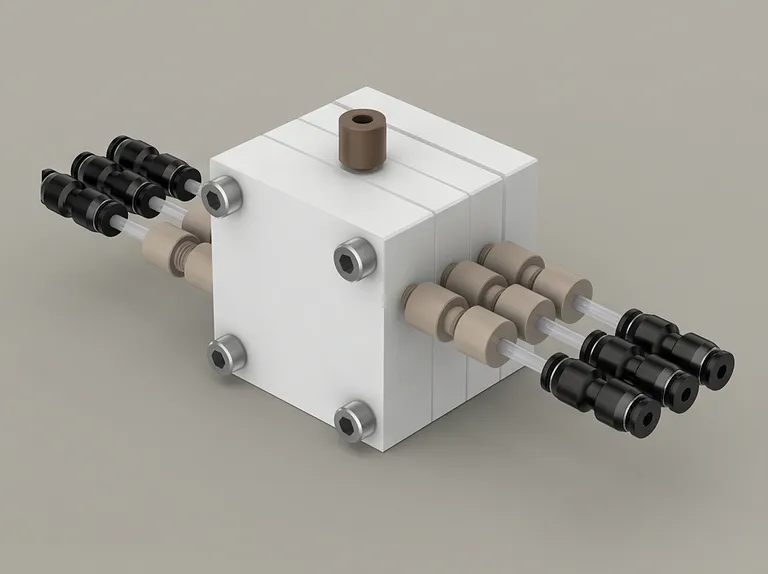

Product image 4

この高性能ガス拡散電極（GDE）電解フローセルは、三相（気体-液体-固体）界面反応を容易にするために特別に設計されたプレミアム電気化学反応システムです。要求の厳しい研究および工業プロセスモデリングに最適で、専用の3室構造を組み込むことで従来のH型セルに内在する物質移動の限界を克服します。ガス状反応物をガス拡散電極の背面に直接連続供給することで、この装置は三相境界面積を最大化し、複雑な電気触媒プロセスにおいて非常に高い電流密度と優れた選択性を実現します。本システムは、研究者に堅牢で信頼性が高く、非常に安定したプラットフォームを提供し、実験室試験からより大規模な工業セル設計への予測可能なスケールアップを保証するように設計されています。

最先端の高分子材料、超高純度ポリテトラフルオロエチレン（PTFE）および高度に研磨されたポリメチルメタクリレート（PMMA/プレキシガラス）を使用して製造されたこの電気化学セルは、研究要件に応じて優れた化学的適合性と卓越した視認性を提供します。本システムの堅牢な機械設計により、均一な流路分布とガス拡散層全体での精密な圧縮が保証され、局所的な過熱や潜在的なガスまたは液体のバイパスを排除します。常圧条件下での運転であれ、高スループット加圧セットアップに統合された場合であれ、このセルは最先端の電気化学工学に必要な再現性、機械的安定性、および長期耐久性を提供します。

主な特徴

高度な3室構造：セルは、ガス室、陰極室、陽極室からなる3つの明確な精密加工区画で設計されています。この構造は、膜を介したイオン伝導性を維持しながら気相反応物と液体電解質を分離し、不要な生成物の混合を防ぎ、気体-液体-固体接触を最適化します。
プレミアム材料選択：侵食性の高い電解質や溶媒に対する優れた耐化学性を備えた超高純度PTFE、または生きた電気触媒運転中に気泡形成、色の変化、液体流動ダイナミクスを直接視覚観察できる高透明度PMA（プレキシガラス）のいずれかで提供可能です。
高効率物質移動最適化：反応物を気相でガス拡散層の背面に直接導入することで、標準的な溶解ガスセットアップの物質移動の限界を克服し、連続的な高電流電気触媒を可能にします。
精密な機械的圧縮とシール：ガス拡散電極とイオン交換膜の均一で漏れのない圧縮を保証する高完全性シールプロファイルで設計されており、ガスの交差を防止し、ガス室、陰極室、陽極室間の厳密な分離を維持します。
高度に適応可能なモジュラー設計：クイックリリース部品と交換可能なチャンバーブロックをサポートし、研究者がチャンバー容積を簡単に調整したり、電極間隔を変更したり、カスタム電気化学センサーやプローブを直接流路に統合したりできるようにします。
統合参照電極ポート：作用電極に隣接して配置された専用の4mm径参照電極ポートを備えた設計で、高精度の電位測定を可能にし、高電流運転時の未補償オーム抵抗（iRドロップ）を最小限に抑えます。
標準化された流体接続：標準的な実験室用チューブに対応する精密タップ加工された3mmの液体入口および出口ポートを装備し、滑らかで乱流のない電解質供給を確保し、繊細な膜界面でのせん断応力を最小限に抑えます。
カスタマイズ可能なチャンバー寸法：10x10x10mmおよび20x20x10mmの標準チャンバーサイズを提供し、独自の実験構成と容積要件に合わせて特殊なチャンバー形状を設計・カスタム加工する追加機能を備えています。
均一な圧縮分布：クランプ力を膜およびガス拡散電極の全面に均等に分散する堅牢な外側支持板で設計されており、物理的損傷を防止し、一貫した接触抵抗を確保します。

応用分野

応用分野	説明	主な利点
二酸化炭素還元（CO2RR）	ガス拡散電極を使用して気体のCO2を価値のある化学原料（一酸化炭素、エチレン、ギ酸）に変換し、水溶液中での低溶解度の問題を回避します。	三相境界で連続的で高濃度の気相反応物供給を維持することで、電流密度と選択性を劇的に向上させます。
窒素還元反応（NRR）	従来のハーバー・ボッシュ法に代わるクリーンな方法として、常温常圧下で窒素ガスからアンモニアを電気触媒合成します。	窒素ガスの物質移動のボトルネックを最小限に抑え、新しい遷移金属触媒の安定した高スループット触媒評価を可能にします。
酸素還元と燃料電池	連続流条件下での酸素還元反応（ORR）および固体高分子形燃料電池（PEMFC）のための活性層の触媒性能試験。	均一な電流分布とガスおよび液体流量の精密制御を備えた燃料電池アセンブリの現実的な運転シミュレーションを提供します。
有機電気合成	気相反応物または共反応物が液相媒体に直接導入される選択的な合成有機電気化学変換を実行します。	バッチ式電気化学セルと比較して、高度に制御された連続流有機合成を容易にし、反応時間を短縮し、生成物収率を向上させます。
クロルアルカリシミュレーション	工業的クロルアルカリプロセスまたは高性能水電解装置を実験室環境でシミュレーションし、膜安定性とセル電圧を評価します。	優れた耐熱性および耐薬品性により、現実的な腐食条件下での長期的な高電圧試験を最小限のシステムメンテナンスで実施できます。
電気触媒スクリーニング	新しく合成された触媒製剤をガス拡散基材上で高スループット試験し、長期耐久性と電気触媒効率を決定します。	標準モジュラーコンポーネントによる加速試験プロトコルをサポートし、迅速なサンプル交換と異なる運転間での一貫したセル圧縮を可能にします。

技術仕様

重要な実験室実験全体で最高の性能と科学的再現性を確保するために、PL-DJ35シリーズガス拡散電極電解フローセルは非常に高い公差で設計・加工されています。PL-DJ35システムは、高透明度PMA（プレキシガラス）構成と高純度PTFEオプションの両方で提供され、研究者は化学的および温度限界に基づいて最適な材料バランスを選択できます。エンドツーエンドのCNC加工ラインを活用して、カスタムチャンバー構成も製造可能です。

仕様パラメータ	PL-DJ35-PMA（アクリル/プレキシガラス）	PL-DJ35-PTFE（フルオロポリマー）
製品型番	PL-DJ35-PMA	PL-DJ35-PTFE
本体材質	ポリメチルメタクリレート（PMA）	ポリテトラフルオロエチレン（PTFE）
構成タイプ	3室（ガス、陰極、陽極）	3室（ガス、陰極、陽極）
標準チャンバー寸法	10 mm × 10 mm × 10 mm / 20 mm × 20 mm × 10 mm	10 mm × 10 mm × 10 mm / 20 mm × 20 mm × 10 mm
チャンバーカスタマイズ	完全サポート（カスタム容積/形状）	完全サポート（カスタム容積/形状）
液体入口/出口チューブポート	3 mm	3 mm
参照電極ポート	4 mm	4 mm
ガス拡散電極（GDE）	ユーザー提供（機械的シールにより絶縁）	ユーザー提供（機械的シールにより絶縁）
分離膜	ユーザー提供（機械的シールにより絶縁）	ユーザー提供（機械的シールにより絶縁）
使用温度限界	最大60°C	最大120°C
耐薬品性	希薄な酸/塩基、中性塩溶液	熱酸/アルカリに対する普遍的耐薬品性
光学透明度	高い視覚的透明性	不透明（乳白色）

すべてのPL-DJ35アセンブリは、プレミアム耐薬品性フルオロポリマーガスケット、機械的バッキングプレート、および高張力接続ボルトを完全に同梱して出荷され、絶対的なシール完全性を保証します。液体ポートは3mm外径の実験室用チューブを受け入れるようにねじ切られており、ポンプユニットへの気密で漏れにくい接続を形成します。4mmの参照電極ポートにより、参照プローブをGDE表面近くに簡単かつ直接挿入でき、連続試験中のオームドロップ偏差を制限します。

この製品を選ぶ理由

エンドツーエンド精密CNC加工：最先端のフルオロポリマー加工能力を活用して製造され、すべての内部流路、シール溝、ポート位置合わせが正確な機械的公差を満たし、再現性のある実験運転を実現します。
比類のない耐化学性・耐熱性：高性能PTFEバージョンは、極めて腐食性の高い反応環境、高pH、濃厚酸、有機溶媒に耐え、ポリマーの劣化や化学物質の溶出のリスクなく使用できるように構築されています。
高度に設計されたゼロ漏れシールシステム：カスタマイズされたフラットガスケットと高精度圧縮ボルトで設計され、バランスの取れたシール圧力を適用し、加圧運転中に繊細なガス拡散層や膜のせん断や漏れを防止します。
包括的なカスタマイズサポート：当社の深いエンジニアリングおよび製造専門知識を活用し、KINTEKはチャンバー形状、入口/出口構成、統合加熱/冷却チャネルをカスタマイズして、お客様の正確な科学的要件を満たすことができます。
一貫したB2B品質管理：すべての電気化学フローセルは、出荷前に厳格な物理検査、寸法検証、および圧力試験を受け、要求の厳しい研究実験室および工業調達部門に一貫した品質とゼロ欠陥を保証します。

当社のプレミアムガス拡散フローセルのカスタマイズ要件について議論したり、競争力のある見積もりを依頼したりするには、本日KINTEKの技術営業チームにお問い合わせください。
