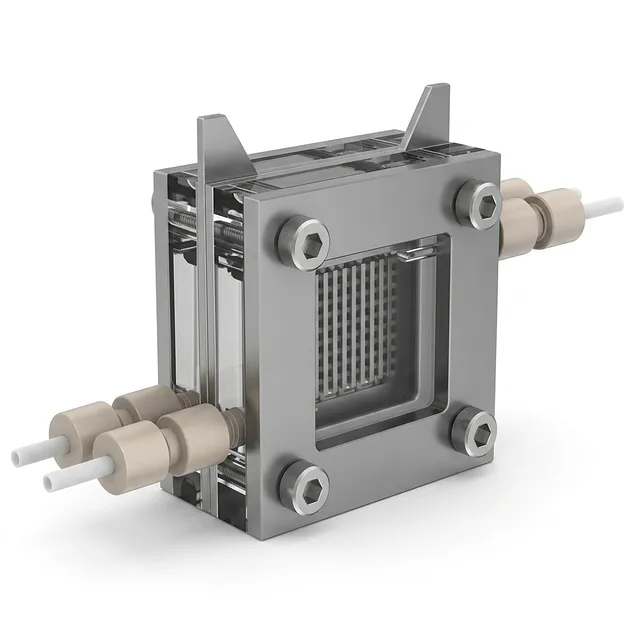

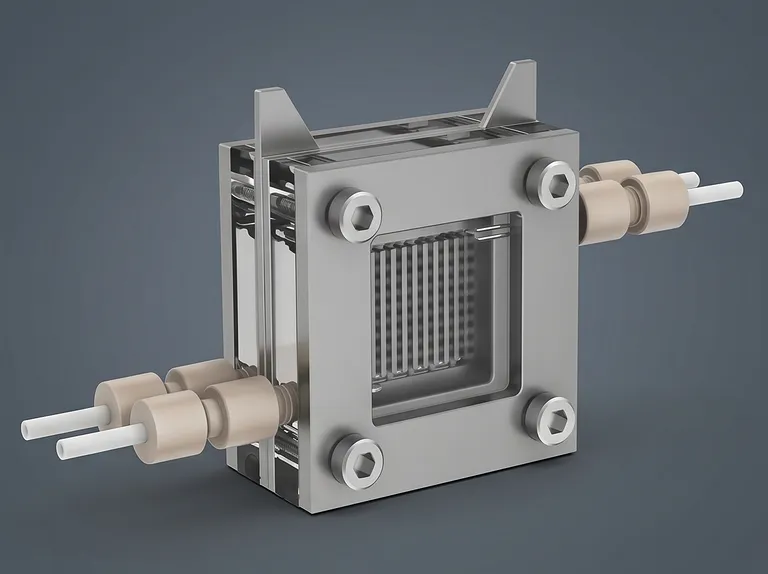

その場光学電気化学および流れ場解析用可視型膜電極接合体反応セル

製品概要

本高性能可視型膜電極接合体反応セルは、電気化学デバイスの診断と最適化において飛躍的な進歩をもたらす製品です。アノード室とカソード室の両方に両面可視化光学窓を直接統合することで、複雑な界面現象をリアルタイムでその場観察することが可能です。本セルは高解像度イメージングと高速撮影に対応するよう設計されており、標準的な不透明セルでは観察できない速い相変化、気泡ダイナミクス、物質輸送挙動を捉えることができます。

特に要求の厳しい電気化学用途向けに設計された本反応ユニットは、高分子電解質膜（PEM）水電解、水素燃料電池、二酸化炭素還元反応（CO2RR）、電解有機合成の研究に最適です。正確な電気化学測定と同時に直接的な物理観察を可能にする本装置は、計算モデルの検証や電極の長寿命化を目指す大学、国立研究機関、民間のクリーンエネルギー研究開発部門にとって、欠かせない診断ツールです。

高品質な高純度チタン部品とカスタマイズ可能な光学窓で構成された本セルは、過酷な分極条件下でも優れた機械的安定性と化学的適合性を保証します。堅牢なクランプ機構と高精度加工により、反応物のバイパスや外部への漏洩を排除し、実験の再現性に対して完全な信頼を提供します。気液分布場の分析であれ触媒層劣化の評価であれ、本ユニットは要求の高い実験条件下でも一貫した高精度な結果を提供します。

主な特長

• 両面光学可視化：アノード室とカソード室の両方に高透過性光学窓を搭載しており、両電極に同時または独立して可視アクセスが可能です。この二重窓構造は高速撮影と顕微鏡観察に最適化されており、運転負荷下での気泡進化、液体水分布、反応物流動ダイナミクスを正確に捉えることができます。
• カスタマイズ可能な光学材料：光学窓は特定の実験要件に合わせて調整可能です。標準では耐久性の高いポリメチルメタクリレート（PMMA/アクリル）を採用し鮮明な可視光観察に対応するほか、高純度石英またはサファイアにアップグレードすることで、UV-Vis分光法、赤外線サーモグラフィ、高圧オペランド研究にも対応可能です。
• 高純度チタン構造：内部バイポーラプレートと外部高負荷締結プレートはいずれも高純度チタンから精密加工されています。この素材選定により、強酸性または強アルカリ性環境下でも優れた耐食性を確保し、膜電極接合体（MEA）の金属イオン汚染を防ぎ、高い導電性を維持してオーム損失を最小限に抑えます。
• 最適化されたカソード蛇行流れ場：カソードには精密設計されたくり抜き蛇行流路が採用されています。この連続経路により反応ガスまたは液体を定められた経路に強制的に流し、安定した圧力降下を発生させて液体水や生成物を効率的に排出し、燃料電池や低温電解槽におけるカソードフラッディングを効果的に防止します。
• 高効率アノード平行流れ場：アノードにはくり抜き多平行流路設計を採用しています。この構成により流動抵抗と分布圧力降下を最小限に抑え、気泡の迅速な排出と均一な液体電解質の供給を実現し、活発な酸素発生反応における物質移動制限を最小化する上で重要な役割を果たします。
• 完全カスタマイズ可能な流れ場形状：多様な科学的研究に対応するため、バイポーラプレートの流路幅、リブ幅、流路深度は正確なマイクロ流体仕様に合わせて調整可能です。このカスタマイズ機能により、研究者は実験的な形状を特定の計算流体力学（CFD）シミュレーションと一致させることができます。
• 柔軟な活性面積スケール：本反応セルは20×20 mm、30×30 mm、50×50 mmの複数の標準活性面積サイズに対応しています。カスタマイズされたより大きな寸法や非標準寸法も、既存の実験室規模セットアップや電源装置にシームレスに統合できるよう設計可能です。
• 高精度な無漏洩シーリング：組み立てには特注設計の化学的に不活性なガスケットと高精度CNC加工部品を使用し、MEA全体に均一な圧縮を提供します。この厳格なシール完全性により、反応物のクロスオーバーとガス漏洩を防止し、安全で再現性の高い実験操作を保証します。

用途

技術仕様

本高性能反応セルは主力製品シリーズPL-DJ33として提供されています。以下の表に、特殊な研究セットアップへのシームレスな統合を確保するためのコア技術仕様とカスタマイズ範囲を示します。

本製品を選ぶ理由

• 高品質素材の統合：黄銅メッキやステンレス鋼を使用するベースラインの電気化学セルと異なり、本ユニットはすべての重要な構造および流体部品に高純度チタンを採用しています。この素材選定により金属汚染を防止し、優れた耐薬品性を維持し、比類のない機械的安定性を提供します。
• 高精度CNC加工：すべての流路、締結ネジ、シール溝は社内の高精度CNC装置で加工されています。この高い製造公差により、バッチ間で流れ場形状が正確に再現され、実験のばらつきを排除します。
• 対称二重窓診断：独自の設計により、アノードとカソードの両方に同時に光学アクセスが可能です。これにより研究者はシステムの全体像を捉え、一方の電極の現象（気泡発生など）が反対側の電極の流体力学とどのように直接相関するかを観察することができます。
• エンドツーエンドのカスタマイズ機能：KINTEKの高度な加工と技術フッ素ポリマーに関する深い専門知識を活かし、本システムのあらゆる側面を変更することが可能です。複雑な流れ場や非標準活性面積から高圧窓設計まで、お客様の正確な科学パラメータに合わせてすべてのセルを構成します。
• 柔軟なエンジニアリングサポート：当社のテクニカルサポートチームは材料と電気化学の専門家で構成されており、初期設計相談から設置、トラブルシューティングまで支援いたします。現在の実験室セットアップへのシームレスな統合を確実にするため、詳細な操作ガイドラインを提供します。

カスタマイズ構成、ロット注文のお問い合わせ、詳細な技術相談については、正式な見積もりをご請求いただくために、今すぐ当社テクニカルセールスチームまでお問い合わせください。
