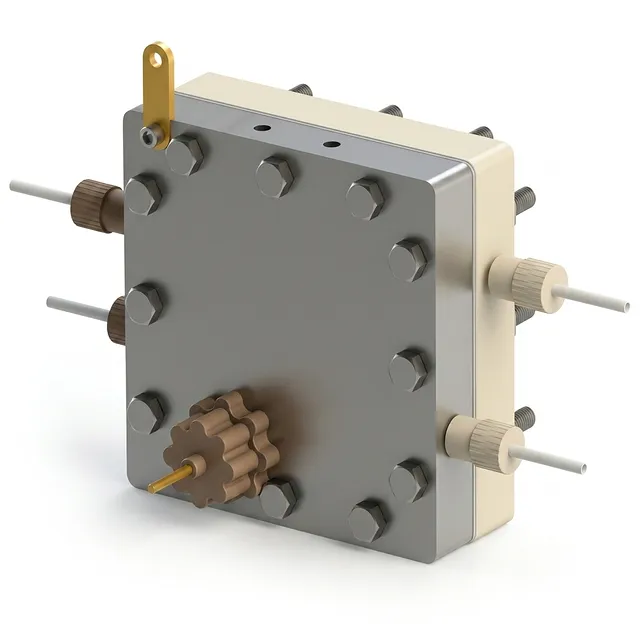

非金属PEEKカソードおよびチタンアノードを備えた膜電極接合電解セル

製品概要

このゼロギャップ膜電極接合電解セルは、高度な電気化学研究開発において卓越した性能を発揮します。最適化されたゼロギャップ構造を採用することで、触媒層とイオン交換膜との直接接触を保証し、イオン移動経路を大幅に短縮し、オーム抵抗を低減し、電解液の消費を最小限に抑えて、比類のないエネルギー効率を実現します。

主に二酸化炭素還元およびエネルギー変換研究のために設計されており、グリーンテクノロジー研究所、学術機関、および化学工学企業に対応しています。これにより、研究者はベンチトップ試験からスケーラブルな工業級操作へのシームレスな移行が可能になります。

非金属PEEKカソードと高純度チタンアノードを搭載するよう設計されており、本ユニットは厳しいテストサイクル下でも構造的完全性と化学的不活性性を保証します。ユーザーは数千時間の運転にわたり、再現性が高く極めて正確なデータを確保しながら、高電流電解プロセスを自信を持って実行できます。

主な特徴

• 高度なゼロギャップセル構造：このセルの内部構成はゼロギャップ動作向けに設計されており、触媒層をイオン交換膜に直接接触させるように配置されています。アノードとカソード間の距離を最小限に抑えることで、この構造はイオン移動経路を大幅に短縮し、内部オーム抵抗を劇的に低下させ、エネルギー消費を最小限に抑えます。これにより、研究者は300 mA cm⁻²を超える要求の厳しい工業級電流密度であっても、安定した高効率の運転を実現できます。
• 耐食性非金属PEEKカソード：カソード板は、高品質なポリエーテルエーテルケトン（PEEK）から精密加工されています。この高度なポリマーは、カソード還元中に生成される攻撃的な試薬や中間体に対して比類のない耐薬品性を提供します。完全に非金属であるため、遷移金属イオンによる交差汚染のリスクを排除し、実験的な触媒評価が純粋で、背景触媒干渉のない状態を保証します。
• 高純度チタンアノード板：アノード半反応の過酷な酸化環境に耐えるため、アノード板は高純度チタンで製造されています。この材料の選択は、優れた耐久性と酸化および酸腐食に対する高い耐性を提供します。その強固な機械的特性により、長期間にわたる熱および電気サイクルでの物理的変形を防ぎ、膜アセンブリ全体に均一な圧力分布を保証します。
• 統合された熱管理システム：高温電解向けに設計されており、アノード板には標準でφ4mmのヒーターロッド穴とφ4mmの熱電対穴があけられています。これにより、研究者はヒーターカートリッジと温度プローブを板本体に直接挿入できます。正確なリアルタイム温度制御を実現することで、高い熱安定性が保証され、電気触媒反応の深い熱力学的プロファイリングが可能になります。
• 最適化された蛇行流路：流体システムは、標準的な50mm x 50mmのチャネル領域をカバーする精密CNC加工された蛇行流路場を特徴としています。この蛇行デザインは反応物の滞留時間を最大化し、活性膜領域全体で極めて均一なガスおよび液体分布を保証します。これにより、停滞領域や局所的な乾燥を防ぎ、安定した反応物供給速度と一貫した物質移動動態をもたらします。
• 高品質なバイメタル導電端子：このセルは、各電極に最適化された個別の高性能電気コネクタを特徴としています。カソードには強固なチタン導電端子が装備されており、実験要件に応じて他の材料に容易に交換できます。アノードには金メッキ銅端子が装備されており、優れた電気伝導性を提供し、接触抵抗を最小限に抑えて高いエネルギー効率を保証します。
• モジュール式で高度な設定が可能なアセンブリ：多用途性を重視して構築されており、このシステムは迅速な分解、洗浄、および再構成を容易にするモジュール式デザインを特徴としています。研究者は、カソードカーボンペーパー、膜、またはアノード拡散層（カーボンペーパー、酸化チタン、金属フォームなどのオプションを含む）などの主要材料を容易に交換できます。この再構成の容易さは、サンプルスループットを加速し、異なる材料のテストを迅速化します。
• 高圧ガス密閉シール：頑丈なステンレス鋼ボルトアセンブリと化学的不活性性ガスケットを装備しており、このセルは気密な漏れ防止環境を確立します。クランプ圧力はすべての点に均一に分散され、ガスクロスオーバーと液体バイパスを防ぎ、二酸化炭素還元などの高圧ガス相電解実験中の安全な動作を保証します。

アプリケーション

技術仕様

PL-DJ27膜電極接合電解セルの技術的アーキテクチャは、高品質材料の厳選な選択と精密な寸法公差によって定義されています。各コンポーネントは、高い電気電流、極端なpH値、および高い動作温度に対応できるよう最適化されています。非金属カソード構造により、遷移金属の溶解とその後の膜への再堆積が完全に防止されます。一方、強固なチタンアノード板は、酸化や劣化することなく、厳しい酸素発生電位に耐えます。

内蔵の熱管理機能は、反応速度論の温度依存性を研究する研究者にとって重要です。高温での電解反応は、活性化過電圧を低下させ、交換膜を通るイオン伝導率を高めることで、全体的なセル効率を向上させることが知られています。統合されたφ4mmヒーターロッドと熱電対ポートを利用することで、ユーザー定義の温度プロファイルを高精度で維持できます。

この製品を選ぶ理由

• 妥協のない材料品質：KINTEKでは、高性能フッ素樹脂およびエンジニアリングプラスチックに関する深い業界をリードする専門知識を活用し、最高の公差で加工されたセルを提供します。高品質なPEEKと高純度チタンを選択することで、このシステムは腐食性の高い試薬に耐え、貴重なサンプルを汚染することありません。
• 精密なカスタムCNC加工能力：既製品の標準製品とは異なり、当社は広範なカスタムCNC加工サービスを提供します。標準の50mm x 50mmチャネル領域は、特定のシステムレイアウト、流路構成、または特殊なセンサーマウントに合わせてカスタムスケーリングまたは再形成可能であり、研究室のニーズに正確に合わせて調整されます。
• 工業級の効率とスケール：最適化されたゼロギャップ構造は、工業用電解槽の実世界の条件を再現します。300 mA cm⁻²を超える電流密度で安定した動作を可能にすることで、当社のセルは研究者に商業的に関連性の高いデータを生成する高度にスケーラブルなテストプラットフォームを提供します。
• 完全なモジュール式カスタマイズ性：セルのすべての部分はモジュール性を考慮して設計されています。交換可能なチタンカソード端子から、複数のアノード拡散オプション（カーボンペーパー、酸化チタン、金属フォーム）に至るまで、このセルは比類のない柔軟性を提供し、研究者は単一のハードウェアユニットで複数の異なる化学プロトコルを実行できます。
• 包括的なエンジニアリングサポート：KINTEKは、専任のアプリケーションエンジニアによるエンドツーエンドの技術サポートですべての購入をサポートします。当社は、システムが既存のガスクロマトグラフィーおよびポテンショスタット設定とシームレスに統合されるよう、適切な膜、拡散層、および熱管理構成の選択を支援します。

技術仕様に合わせて調整されたカスタムチャネル寸法や材料アップグレードについてパーソナライズされた見積もりを受け取る、または話し合うには、今日KINTEKにお問い合わせください。
