標準・カスタマイズ対応電気化学セル

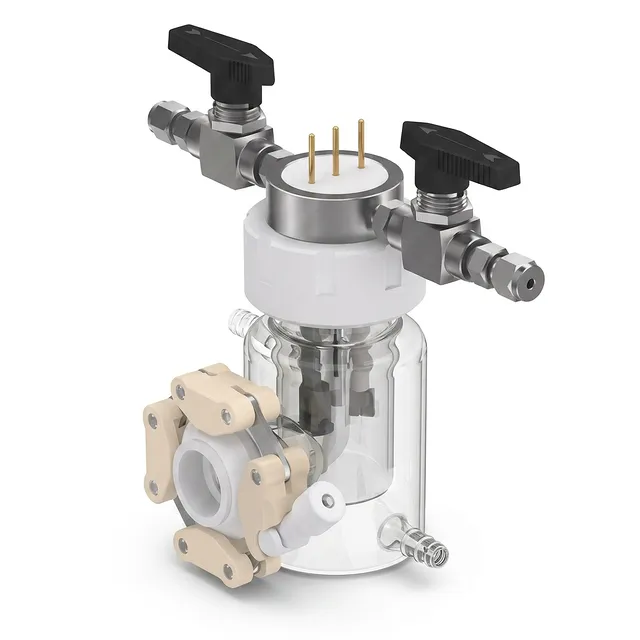

石英窓・密閉ガスパージシステム搭載側面照射型光電気化学セル

商品番号 : PL-DJ21

価格は以下に基づいて変動します仕様とカスタマイズ

ライト窓透過率: > 95% (光学石英)
脱気真空度: < -0.1 MPa
利用可能容量範囲: 30 mL ～ 500 mL (カスタマイズ対応可)

配送:

お問い合わせ配送詳細を確認してくださいオンタイムディスパッチ保証.

説明
ダウンロード

仕様を見るカスタム見積もりをリクエスト

お問合せ

チャット仕様を見る

なぜ私たちを選ぶのか

簡単な注文プロセス、高品質な製品、そしてお客様のビジネス成功のための専門サポート。

簡単なプロセス品質保証専門サポート

製品概要

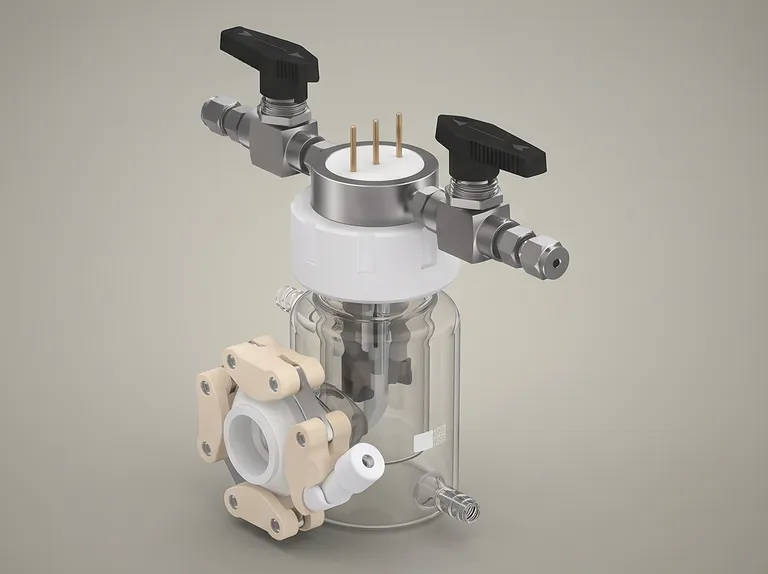

製品画像1

本先進的側面照射型光電気化学セルは、高精度な電気化学、光触媒、およびオプトエレクトロニクス研究を行うプロフェッショナルな研究室向けに、設計の大幅な進化を遂げた製品です。優れた密閉性能を実現するため設計された本装置は、高効率光学窓と複数バルブによる雰囲気制御を統合しており、研究者が高度に制御された試験環境を構築することを可能にします。太陽燃料開発や定常的な物理化学研究のいずれにおいても、本システムは比類のない実験の安定性と再現性を提供します。

標準的な電気化学セルの課題を克服するため特別に設計された本装置は、内部の作用電極と直接位置合わせされる専用の側面照射ポートを備えています。この構成は、電気化学的活性表面の正確な光励起が不可欠な化学、材料科学、クリーンエネルギー分野全体で広く採用されています。設計により、光散乱を最小限に抑え、光学的スループットを最大化することで、高感度測定を実現します。

高品質なホウケイ酸ガラスと精密加工されたフッ素樹脂から構成される本装置は、要求の厳しい実験条件下でも堅牢な耐薬品性と耐熱性を提供します。研究者は、構造的完全性とシール品質が時間経過によって劣化することがないため、腐食性の高い電解液を用いた実験、真空脱気、または軽度の加圧を自信を持って実施することができます。

主な特長

高精度石英光学窓：本セルは、紫外線から可視光域まで95%を超える光透過率を持つ光学グレードの石英窓を備えています。これにより、入射光ビームを減衰をほとんど生じさせずに作用電極まで到達させ、量子効率を最大化し、光電気化学収率測定の精度を高めます。さらに、窓は安全で使いやすい機械式ロックリングシステムに固定されているため、実験間の迅速な工具不要交換や徹底した洗浄が可能です。
完全密閉シール構造：完全密閉システムとして設計された本装置は、最先端の二重シール機構を採用し、内部の反応チャンバーを周囲の大気から完全に隔離します。セルのガラスネックは頑丈な雄ネジを備え、内部コアは360度回転可能なポリテトラフルオロエチレン（PTFE）部品で作られています。システムは耐久性のあるポリオキシメチレン（POM）製の外キャップによって確実に固定され、酸素感受性または水分感受性の反応に不可欠な気密バリアを提供します。
統合型雰囲気保護・ガスパージ機構：高度なガス管理アセンブリを搭載した本装置は、高真空バルブと専用の液中曝気/バブリング装置を備えています。曝気装置に直接接続されたバルブが1次ガス入口として機能し、不活性ガス（アルゴンや窒素など）または活性気体反応物を電解液中に直接制御しながらバブリングすることが可能です。この設計により、電気化学分析の前または分析中に、迅速なガス飽和と溶存酸素の効率的なパージを確実に行えます。
真空および制御加圧操作に対応：堅牢なガラス-ポリマーシール界面により、セル全体が-0.1 MPa以下の真空排気に容易に耐えることができ、電解液の完全脱気が容易になります。さらに、セルは最大安全限界0.5 MPaまでの軽度の陽圧環境に対応可能です。この2つの機能により、研究者は圧力依存反応ダイナミクスの研究を行い、大気の完全な排除を確実にすることができます。
革新的なピンプラグ電極コネクタ：完全な密閉性を維持しつつ信頼性の高い電気接続を確保するため、セル蓋にはイヤホンスタイルの専用内部ピンプラグコネクタが装備されています。作用極、対極、参照極は密閉環境内のこれらの統合ポートに直接差し込むことができ、雰囲気シールを損なう可能性のあるかさばる圧縮継手や信頼性の低いフィードスルーが不要になります。
360度回転式電極位置合わせ機構：高純度PTFE製内部コアは、完全調整可能な360度回転機構を備えています。この設計により、ユーザーはセルを開放することなく上部から電極アセンブリ全体を回転させることができ、カスタマイズされた作用極の活性表面を石英光学窓に完全かつ正確に位置合わせすることが可能です。これにより、光電気化学測定で不一致の原因となることが多い幾何学的な位置ずれを解消します。
二重ジャケット温度調節オプション：本システムは、実験要件に応じて単層構造と二重ジャケット構造のいずれも選択可能です。二重ジャケットバリアントは、外部バスからの恒温水を連続循環させるための外側ガラス容器を備えています。この構成により、セル内の熱プロファイルを高度に安定に維持し、高強度光源や発熱電気化学反応によって生じる局所的加熱を中和します。
モジュール式カスタマイズ・サンプリングポート：多様な実験プロトコルに対応できるよう設計されており、長時間実験中に液体または気体生成物を抽出するためのサンプリングポートをセル本体に統合してカスタマイズすることが可能です。このモジュール性は、30 mLから500 mLまでのカスタム容量オプションにも対応しており、セルの内部寸法に合わせて特別に設計された高度にカスタマイズされた作用極、対極、参照極を収容することも可能です。

用途

用途	説明	主な利点
光電気化学水分解	疑似太陽光下での太陽水素生産用の光アノードおよび光カソードの評価を行い、半導体表面に直接正確な側面照射を必要とします。	透過率95%超の直接光学経路により光吸収を最大化し、密閉シールにより生成ガスへの大気中酸素の混入を防止します。
二酸化炭素還元（CO2RR）	CO2を液体燃料または一酸化炭素に変換する電気触媒経路の評価を行い、液中での定常CO2ガスパージと完全な密閉隔離を利用します。	連続曝気により電解液を効率的に飽和させ、気密構造により生成物のガスクロマトグラフィ分析の精度を確保します。
光触媒の特性評価	導電性基板（FTO/ITO）上に堆積された先進的な集光材料の量子効率および過渡光電流応答の分析を行います。	360度回転PTFEコアにより、光ビームに対する光電極の正確な位置合わせが可能となり、幾何学的誤差を最小限に抑えます。
色素増感太陽電池（DSSC）	制御された温度を維持しながら、連続照射下での液接合太陽電池および先進的な光電界面の試験を行います。	二重ジャケットバリアントは加熱/冷却水を能動的に循環させ、高出力励起レーザーによる熱ドリフトを解消します。
窒素還元反応（NRR）	常温常圧下でのアンモニア合成を研究し、周囲からの窒素混入を完全に排除することが要求されます。	-0.1 MPaまでの真空脱気と密閉シールにより、周囲からの漏洩による窒素の偽陽性測定を防止します。
腐食性媒体中の電気化学	強酸性、アルカリ性、または塩分濃度の高い環境における合金またはコーティングの材料劣化および光誘起腐食の試験を行います。	高品質な高ホウケイ酸ガラスとフッ素樹脂構造により化学侵食に抵抗し、セルの構造的完全性を保護します。

技術仕様

標準C019-1セル由来の最適化された設計アーキテクチャを基に、PL-DJ21シリーズは高い産業規格に準拠して製造されています。以下にPL-DJ21シリーズ各モデルの包括的な設計・動作パラメータ一覧を示します。

パラメータ	モデル PL-DJ21-S（単層）	モデル PL-DJ21-D（二重ジャケット）
主な機能	常温下での側面照射型光電気化学反応	温度制御下での側面照射型光電気化学反応
温度調節	常温動作	循環ウォーターバス用二重ジャケットガラス容器
チャンバー容量オプション	30 mL, 50 mL, 100 mL, 150 mL, 250 mL, 500 mL（カスタムサイズ対応可）	30 mL, 50 mL, 100 mL, 150 mL, 250 mL, 500 mL（カスタムサイズ対応可）
セル本体材質	高ホウケイ酸ガラス（GG-17）	高ホウケイ酸ガラス（GG-17）
光学窓材質	高純度光学石英（SiO2）	高純度光学石英（SiO2）
光透過率	> 95%（紫外線・可視光域）	> 95%（紫外線・可視光域）
窓の取付け	クイックチェンジ・ロックリング機械式継手	クイックチェンジ・ロックリング機械式継手
気密シール設計	外付けガラスネジ + 360°回転PTFE内部コア	外付けガラスネジ + 360°回転PTFE内部コア
外キャップ材質	高剛性ポリオキシメチレン（POM）	高剛性ポリオキシメチレン（POM）
電極密封ポート	カスタム蓋内蔵内部イヤホンジャック式ピンプラグ	カスタム蓋内蔵内部イヤホンジャック式ピンプラグ
電極適合性	カスタムサイズの作用極、対極、参照極が必要	カスタムサイズの作用極、対極、参照極が必要
雰囲気保護	高真空制御バルブ付き液中曝気/バブリングチューブ	高真空制御バルブ付き液中曝気/バブリングチューブ
負圧限度	≤ -0.1 MPa（完全真空脱気対応）	≤ -0.1 MPa（完全真空脱気対応）
正圧限度	≤ 0.5 MPa（軽度加圧許可）	0 MPa / 常圧のみ対応（内部ガラス壁が薄いため加圧厳禁）
生成物抽出	オプションで統合型液体/気体サンプリングポートを追加可能（別途料金）	オプションで統合型液体/気体サンプリングポートを追加可能（別途料金）

本製品を選ぶ理由

妥協のない密閉性：標準的な電気化学セルと異なり、本システムは回転式PTFE内部コアと高剛性POMカラーを組み合わせた二重バリアシール機構を備えています。これにより反応チャンバーの完全な物理的隔離が保証され、微小な大気汚染が長期的なデータの妥当性を損なう可能性のある高感度な触媒実験において非常に重要です。
最適化された光学・幾何学的精度：透過率95%超のカスタム機械式ロックリング石英窓と、360度回転式電極ホルダーを組み合わせることで、研究者が作用極を光経路に完全に位置合わせすることを可能にしています。これにより入射光強度のばらつきを解消し、再現性の高い光触媒測定を実現します。
厳格な安全性・温度範囲：本装置の仕様範囲は慎重に規定されており、単層モデルと二重ジャケットモデルで異なる耐圧性能を提供しています。二重ジャケットモデルは、統合された循環ジャケットによって比類のない温度制御を提供し、温度感受性の反応速度論をレーザー誘起熱ゆらぎから保護します。
オーダーメイドCNCカスタマイズ機能：フッ素樹脂の包括的なエンドツーエンドCNC加工機能を活用し、セル容量のカスタマイズ、カスタム蓋の設計、複数ポートサンプリングシステムの統合、システムの機械的サイズに完全に適合する特注電極の製作を行うことができます。
