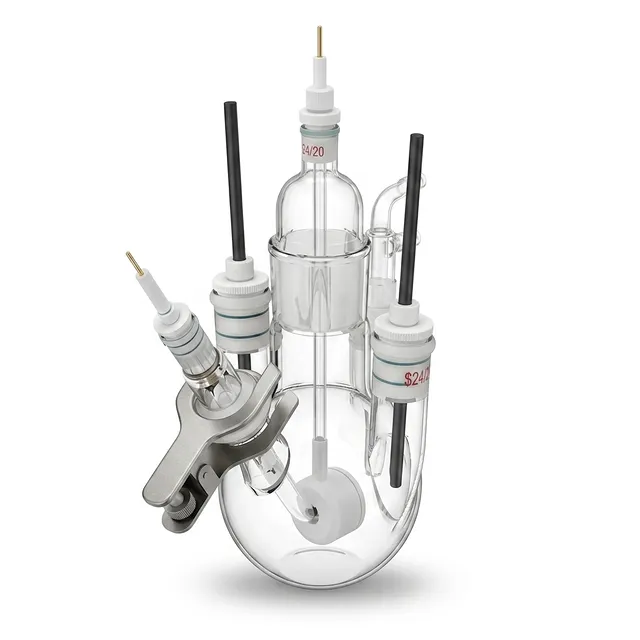

ラギン毛細管および試験片ホルダー付き球形電気化学腐食試験セル

製品概要

本高性能球形電気化学腐食試験セルは、現代の材料科学、冶金学、電気化学研究の厳しい要求に応えるために設計されています。正確で再現性が高く、高度に制御された腐食試験を可能にする本システムは、様々な腐食性液中での金属試験片の電気化学的挙動を調べるための理想的な環境を提供します。ガラス容器の球形形状は、電解液全体に均一な電流密度分布を確保するために特別に最適化されており、これは信頼性の高いターフェルプロット、分極抵抗測定、サイクリックボルタンメトリーデータを得るための重要な要素です。

本装置の価値の中心は、標準的な腐食試験セットアップで一般的に見られる実験誤差を最小限に抑える能力にあります。角度調整可能なラギン毛細管塩橋と標準化された試験片ホルダーを統合することで、本装置はオーム抵抗（$IR$ドロップ）を大幅に低減し、迷入すきま腐食を排除します。本システムは世界中の産業研究開発センター、品質管理試験室、学術機関で広く使用されており、石油・ガス、石油化学加工、航空宇宙、海洋工学、インフラ開発などの産業で活用されています。

高品質で耐薬品性に優れた材料で製造された本システムは、過酷な実験条件下でも優れた耐久性と運用寿命を提供します。すべてのガラス部品は高純度ホウケイ酸ガラスから作られ、すべてのシール、構造、取付部品はカスタムCNC加工されたポリテトラフルオロエチレン（PTFE）で製造されています。この的確な材料選定により、有機溶剤、強酸、高温電解液に対しても優れた耐性を保証し、研究者は装置の機械的・化学的完全性に絶対的な信頼を置きながら、高温かつ高腐食性の実験を実施することができます。

主な特長

• 角度調整可能なラギン毛細管（塩橋）: 一体型の塩橋は角度調整機構を備えて設計されており、研究者は作用極表面に非常に近い位置にラギン毛細管の先端を配置することができます。この正確な位置合わせにより、参照極と作用極の間の電解液経路長を最小化し、$IR$ドロップを効果的に低減して高精度な電位測定を実現します。
• 塩化物フリーの電解液分離: 外来塩化物イオン汚染が敏感な腐食研究に干渉することを防ぐため、塩橋は飽和硝酸カリウム（$KNO_3$）溶液を充填する設計となっており、参照システムの完全性を損なうことなく清浄な電気化学反応を確保します。
• 高精度定領域試験片ホルダー: 作用極アセンブリは、直径14mmの金属サンプルに対応した堅牢な試験片ホルダーを備えています。高度に設計されたシーリングガスケットを使用することで、腐食液に対して正確で標準化された1.0 cm²の面積を露出させ、サンプルエッジでのすきま腐食を防止し、一貫性のある電流密度計算を保証します。
• 二相式F型ガスパージシステム: 本装置は汎用性の高いF型ガス入口管を搭載しており、試験前に高純度窒素やアルゴンなどの不活性パージガスを液面下に直接バブリングすることで溶存酸素を除去できます。測定中はガス流をヘッドスペースに切り替えることで、セルに対流ノイズを導入することなく、安定した不活性なブランケット雰囲気を維持できます。
• 先進的なPTFEおよびすりガラスシーリング: 本セルは高精度なすりガラスネックを備え、テーパー状PTFE蓋とシームレスに嵌合して、締まりの良い気密シールを形成します。さらに、蓋の電極ポートはOリング圧縮ネジを採用しており、長時間の実験中に揮発性溶剤が蒸発することを防ぎ、セルを大気中の酸素から隔離します。
• ジャケット構造および単層構造のバリエーション: 様々な温度依存性研究に対応するため、本セルは単層構造と二重層ジャケット構造の両方から選択可能です。ジャケットタイプでは、循環水または油浴からの恒温流体を外室に流すことで、内部電解液を非常に安定した温度に保つことができます。
• 拡張可能なマルチポート設計: 標準構成では5ポートの蓋設計により、作用極、対極、参照極塩橋、ガス入口、ガス出口を収容します。リアルタイム温度追跡が必要なジャケット構成の場合、セル本体に外部温度計またはPT100センサーを収容するための専用ポートを追加でカスタマイズでき、高機能な6ポート容器に変換することが可能です。

用途

技術仕様

本製品を選ぶ理由

本電気化学セルを選択することは、高品質な設計に投資することを意味し、それが直接的に高品質で、論文に掲載可能、産業的にも妥当な研究データにつながります。大量生産される標準的なガラス器具とは異なり、当社の容器は高品質なホウケイ酸ガラス3.3から製造され、内部機械応力を除去するために厳格な熱焼鈍処理が施されており、高温サイクル中の割れを防止します。高密度PTFE部品は成形ではなくカスタムCNC加工されているため、厳しい機械公差が実現され、完全な気密シールを確保し、劣化することなく長い使用寿命を提供します。

さらに、KINTEKのエンドツーエンドの製造能力により、お客様独自の実験環境に合わせて標準構成を容易にカスタマイズすることが可能です。熱電対ウェルを統合した特殊な6ポート容器本体、より大きなカスタム容積、あるいは代替サンプルサイズ用の特殊な作用極アダプタロッドのいずれが必要な場合でも、当社のエンジニアリングチームがお客様の正確な仕様に合わせて特注部品を製造いたします。当社の高品質腐食セルを選択することで、B2B調達チームと研究科学者の皆様に、迅速な技術サポートと包括的な保証プログラムがバックアップされた、信頼性が高く、適応性に優れた装置が保証されます。

詳細な見積もり、または特定の電気化学研究ニーズに合わせたカスタム変更については、今すぐ弊社営業・エンジニアチームまでお問い合わせください。
